涂層織物耐低溫性能的方法

試樣夾持裝置，可夾持1個或多個試樣;

重錘為圓柱體，直徑范圍為 17 mm～30 mm，底部為45"的倒角，——重錘固定在一定的高度，可以由此位置自由下落，——重錘質(zhì)量和高度根據(jù)需要選擇下列參數(shù)之一∶參數(shù) A∶重錘質(zhì)量為（200士2）g，高度為（200士2）mm。參數(shù) B;重錘質(zhì)量為（2500士2.5）g，高度為（50±0.5）mm。作為示例，附錄 A 給出兩種合適的沖擊儀示意圖，

低溫室，能容納沖擊儀，應(yīng)能使溫度以5℃的間隔遞減（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業(yè)門戶網(wǎng)址www.zx446.com，免費發(fā)布供求，免費發(fā)布產(chǎn)品，免費發(fā)布企業(yè)動態(tài)）。低溫室內(nèi)試樣附近的溫度偏差應(yīng)控制在士1℃.放大鏡。

原理將試樣彎折威環(huán)形后置于低溫室內(nèi)，在一定的初始溫度（5的信數(shù)）下，通過自由下落的重錘沖由試樣。然后以5℃的溫差降溫，每改變一次溫度對試樣進(jìn)行一次沖由，直到試樣出現(xiàn)破壞。或在規(guī)定的較低溫度下用落錘沖擊試樣，觀察其涂層面是否產(chǎn)生破壞。

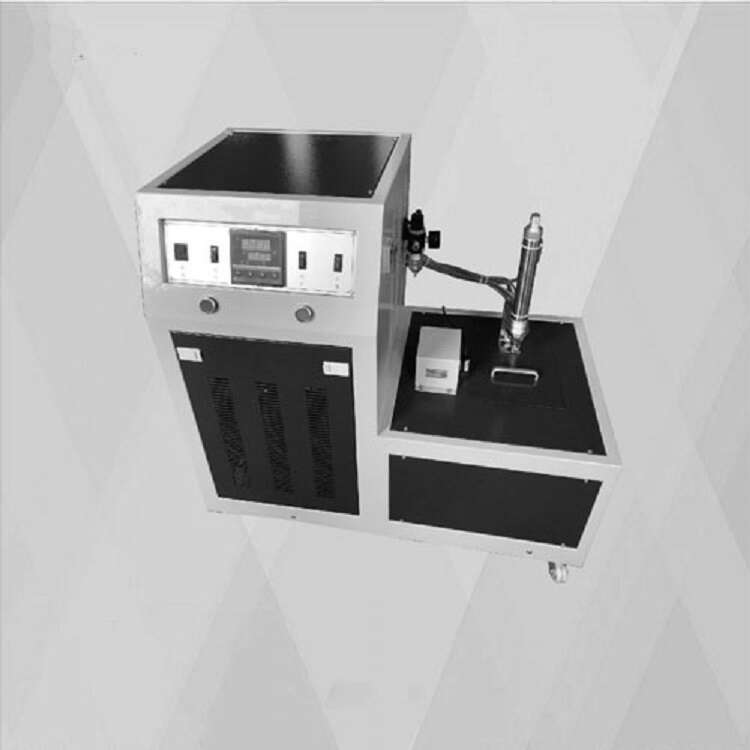

設(shè)備低溫沖擊儀，具有下列基本特征∶

如果有兩塊或兩塊以上的試樣發(fā)生破壞，則結(jié)束試驗，記錄此試驗溫度為 t

每檔試驗溫度至少試驗10塊試樣，縱向和橫向各5塊。每塊試樣的尺寸長度為6mm，寬度為(15±0.5 mm)。

記錄試樣的表面狀態(tài)，判定試樣是否破壞。當(dāng)涂層面在整個厚度上新裂或在部分厚度上出現(xiàn)裂縫，而不是表面變形時（見圖 1），則認(rèn)為該試樣破壞。

操作程序任溫沖擊試驗將試樣的涂層面向外對折成環(huán)狀，夾持在試樣夾持器上，其析曲部分置于樣臺中央， 將試樣夾持器放人低溫室，在規(guī)定的溫度下保持一定時間。參數(shù)A試驗的保持時間為 2 h±15 min，參數(shù) B試驗的保持時間為3 min士20s。

使重錘從對應(yīng)的高度落下，對每塊試樣沖擊一次， 從低溫室中取出試樣，可用放大鏡觀查試樣。必要時試樣可對折。

試樣的調(diào)濕按照 GB 6529 的規(guī)定調(diào)濕試樣，如果能證明兩濕對結(jié)果影響不顯著，則可不進(jìn)行調(diào)濕。

試樣應(yīng)具有代表性，從每個樣品的有效寬度上剪取。

如果僅有一塊試樣發(fā)生破壞，則另取 10塊試樣在相同溫度下進(jìn)行試驗。如果重新試驗的試樣中有一塊或更多塊的試樣出現(xiàn)破壞，則結(jié)束試驗，記錄此試驗溫度為1如果重新試驗的試樣中沒有試樣發(fā)生破壞，則降低 5℃，重新開始試驗;—-如果沒有試樣發(fā)生破壞，降低 5℃，重新開始試驗。

極限脆化溫度 temperatare lmit of britteness

樣品的極限脆化溫度按式（1）表達(dá)，式申;極限脆化溫度，單位為攝氏度（℃）;;——精束試驗時記錄的溫度，單位為攝氏度（℃）。

結(jié)果的表達(dá)低阻沖擊試驗，以試樣的破壞狀態(tài)及破壞的試樣數(shù)量捕述。

涂層織物在紙溫下受到一定的沖擊力后，涂層麗產(chǎn)生破壞時的溫度。
