引 言

熔結環氧粉末涂層（Fusion bond epoxy coating，簡稱FBE）是一種以空氣為載體進行輸送和分散的熱固性重防腐環氧粉末涂料， FBE與金屬表面以化學鍵方式牢固結合，涂層堅硬、光滑、輸送流體流動阻力小，耐磨、耐彎曲、耐化學腐蝕性優良，具有較強的抗陰極剝離能力等優點。另外，F(xiàn)BE施工過程中，不會產生廢水、廢氣和固體廢棄物，是一種環保型涂料。

目前FBE在國內外已廣泛應用于供水、通風、化工、石油鉆桿等多個專業領域，經過不斷的發展完善，這項技術已經走向成熟涂料在線coatingol.com。在國內海洋石油平臺中的部分管線系統中，同樣也采用了內涂FBE的防腐形式。

但由于FBE的固有特性，F(xiàn)BE的設計、施工、檢驗等環節均需高標準要求才能保證涂層不易失效。通常，F(xiàn)BE失效的原因主要有以下幾種：①涂料質量原因：為了降低成本而在生產環氧樹脂中添加一定比例的價格較低的聚酯中間體，以次充好導致涂層失效；棄用材料價格比較高的改性環氧，以低代高導致涂層失效；運輸和貯存時粉末涂料結塊、吸潮、變質導致涂層失效；②施工質量原因：基材表面處理不達標，包含但不限于清潔度、除銹等級、錨紋深度、油污、焊道處理等不滿足要求而導致涂層失效。FBE的涂敷工藝，厚度、尤其是固化工藝的控制不滿足標準要求或粉末廠家推薦，不完全固化或過固化等導致涂層失效；③涂料選擇原因：未按照所服役的基材和環境合理選擇環氧粉末的類型而導致涂層失效。

上述這些均屬于常見的FBE設計和施工問題。目前有很成熟的標準和體系可以解決，可以保證FBE的質量。但是對管線在總裝現場如何較好地進行管線補口問題的研究相對較少且薄弱。若是管線補口質量不佳，則補口位置極易發生腐蝕，尤其是大陰極小陽極的電偶腐蝕。該部位的局部腐蝕易向縱深發展，導致在補口位置發生腐蝕穿孔，造成泄露。所以在總裝現場有局限的施工環境、工機具、施工窗口等客觀因素的制約下，補口的相關技術成為研究的重中之重。

1 海洋石油平臺工藝管線內防腐FBE

作為海洋石油平臺工藝管線內防腐的一種解決形式，F(xiàn)BE被越來越多地使用。但是工藝管線與長輸管線不同，工藝管線的管徑更小，形式更復雜。相對于長輸管線，海洋石油平臺工藝管線應屬于異型管，即非標涂敷管線。在進行FBE內涂時，由于噴砂、噴漆、加熱等設備具體參數的限制，并不是所有組合類型的管線均能進行FBE內涂施工。需依據管線和管件的管徑、長度、類型、壁厚、質量以及管線與管件的組合形式等信息，結合管線內涂的施工能力，進行管線施工設計，在管線預制時合理進行管線斷管。若斷管過多，會增加FBE的補口數量，嚴重影響FBE管線的整體性和質量，增加腐蝕風險。

2 內涂FBE常見補口方式分析

鑒于海洋石油平臺工藝管線的特點以及涂裝施工難度，內涂FBE的現場補口是關系到整體內涂質量的關鍵環節。現對以下幾種常見的海洋石油平臺工藝管線內涂FBE現場補口的方式以及優缺點進行分析。

2.1 焊接連接方式

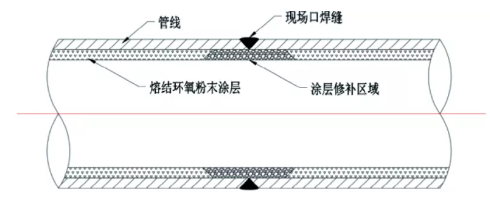

焊接連接是最常見的一種連接方式，方法簡單，易于操作。在管線組對焊接完成后需對焊縫位置進行涂層修復（見圖1）。補口時需要將噴砂機和噴涂機等送至管線內壁焊縫處進行作業。目前，國內該種補口技術相對成熟，已經形成了一整套包含控制單元、噴砂單元、噴涂單元、檢測單元等的設備。但是受制于內補口機尺寸等因素，內補口機不能進行小管徑、彎管、大角度管線等的內補口，內補口機的應用受到嚴重的限制。

而海洋石油平臺工藝管線，其管徑小，管線走向多變且有一定角度，甚至垂直。所以若采用焊接連接方式，應盡可能減少現場焊接口，并將焊接口布置在易于施工的位置。這勢必會對管線分布設計、分段設計、預制能力、總裝能力以及內涂FBE施工方的施工能力提出了更嚴格的要求。同時，受制于焊接方式的局限性，項目投產后管線內部FBE很難檢驗和維修，這也會增加維保風險。

圖1  焊接鏈接方式示意圖

2.2  法蘭連接方式

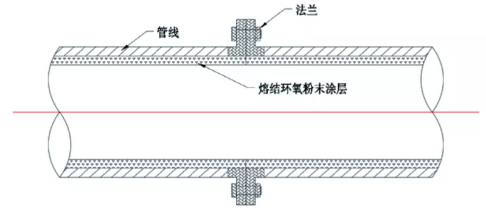

法蘭連接是一種常見的機械連接的方法（見圖2）。采用法蘭連接可以有效避免焊接所造成的內涂層破損，保證了內防腐涂層的連續，且施工效率較高。管線預制階段將法蘭提前焊接安裝完成，待內涂施工完成后，在現場總裝階段只進行法蘭對接的安裝。這種安裝方式簡單，易于標準化和施工安排。但是法蘭連接相比其他連接方式，會大大增加海洋石油平臺的質量，這對浮式平臺的質量控制的影響很大。受制于法蘭連接的局限性，也會增加采用內涂FBE油氣管線系統的泄露風險。同時，法蘭的造價相對較高，會影響項目的整體成本。

圖2  法蘭鏈接方式示意圖

2.3  內襯夾套法連接方式

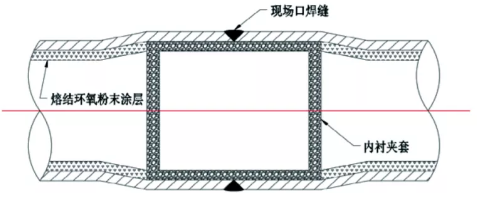

采用內襯夾套法鏈接方式的管線如圖3所示。需在管線兩端膨脹，即擴大管徑（也可不進行膨脹處理，但會出現管線內徑變徑的情況）。待管線預制完成后對管線內表面進行FBE的涂裝。在管線總裝時，分別在對接口兩端的管線端部膨脹口內安裝內襯夾套。待內襯夾套安裝完成后，再進行管線對接口的焊接。內襯夾套的材質可以為非金屬也可以是金屬的，比如玻璃鋼或與管線相同的材質等均可。

內襯夾套方式設計精巧、強度高、耐腐蝕性能優異，易于安裝，與管體配合緊密，理論上減少了泄露的風險, 可以減輕海洋石油平臺的質量。但是在海洋石油平臺工藝管線這種復雜的結構形式中應用較少，原因是管線和管件的公差要求和尺寸控制非常嚴格，并且在管線組對焊接完成后以及項目投產后管線內部的FBE很難檢驗和維修。

圖3  內襯夾套法連接方式示意圖

2.4  耐蝕合金接頭連接方式

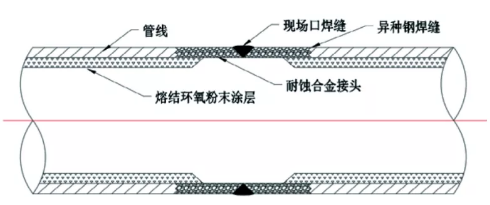

采用耐蝕合金接頭連接方式的管線，先在管線兩端分別焊接耐蝕合金環，然后進行管線內涂FBE的施工，涂層需搭接在耐蝕合金環上，如圖4所示。在管線組對連接時采用對應的耐蝕合金焊條焊接即可。該方法避免了現場涂層的補口施工，可以有效解決內涂FBE現場口的腐蝕問題。但耐蝕合金的成本相對碳鋼等較高，需在項目設計階段提前考慮管線布置，盡可能減少接頭數量。

有的項目為了降低該部分成本，采用碳鋼接頭堆焊鎳基合金的方式代替整體采用耐蝕合金的方法。耐蝕合金接頭與FBE搭接位置的表面處理不宜采用鋼砂，可以使用石榴石。但是采用石榴石進行表面處理后的粗糙度很難達到標準要求或者只能保證滿足標準要求的下限值，且易出現夾砂的情況，夾砂無法徹底清除或避免。這些也會影響該重疊區域FBE的質量。而且耐蝕合金的現場口焊接相比碳鋼，對焊接質量也提出了更高的要求。

圖4 內襯夾套法連接方式示意圖

結 語

海洋石油平臺工藝管線的防腐非常重要，而相對于外防腐可靠的技術相比，內防腐是一個非常薄弱的環節，尤其是現場口位置內防腐補口的質量是整個海洋石油平臺工藝系統平穩運行的關鍵環節。本文介紹的幾種海洋石油平臺工藝管線熔接環氧粉末內補口方式僅為常見的幾種，其各有優缺點，都存在一定的局限性。因此，研發一種能夠徹底解決內補口，尤其是適用于海洋石油平臺工藝管線內補口的技術是非常重要的，這就需要科研人員加大對內防腐補口技術的研究，并盡快將新的成果投入使用。
