我國現階段從造橋總量來說，已成為世界第一，但離造橋強國還有一定差距，無論在精細化方面，還是在工藝裝備先進性方面，均落后于美國和日本。近年來，隨著港珠澳大橋等工程的建造，在鋼橋制造的機械化、自動化、工廠化、大型化方面取得了重大突破和提升，但作為影響橋梁全壽命周期最關鍵耐久性的表面涂裝施工仍然處于傳統的手工作業階段。尤其隨著社會的進步和人民生活水平的提高，愿意從事手工噴砂和涂裝等苦、臟、累作業的技術工人越來越少，人工成本逐年上升，必將嚴重制約行業的健康發展涂料在線coatingol.com。因此，研究、開發機械化、智能化的涂裝施工生產線是行業發展的迫切需要。本文結合溫州甌江北口大橋鋼桁梁項目，對鋼橋梁智能化噴砂系統和噴漆系統、智能控制等方面進行了深入研究[1]，成功開發并建造一條適合鋼桁梁橋涂裝作業的智能化生產線。

１智能涂裝生產線總體設計方案

1.1鋼桁梁結構特點

溫州甌江北口大橋是世界首座三塔四跨雙層公路鋼桁梁懸索橋，系國家“十三五”規劃重點工程，是交通部首批8個綠色公路建設典型示范項目中唯一一座橋梁工程。主橋鋼桁梁采用整節段制造和安裝，全橋共計110個制造大節段。

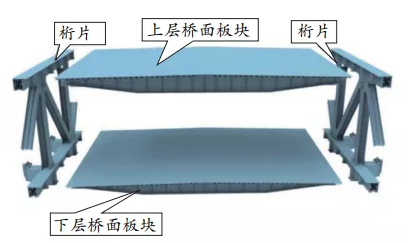

綜合考慮鋼桁梁大節段整體尺寸特點，制定“分級分步”制造和涂裝工藝，將大節段劃分為2個主桁桁片及上、下橋面塊體分別進行制造和防腐涂裝，再進行大節段總拼，有效提高大節段制造效率，如圖1所示。

圖1 鋼桁梁大節段結構及分塊圖

主桁桁片最大外輪廓凈尺寸為20.2m×14.7m×3.8m，形狀不規則，高低落差較大，腹桿與弦桿連接處結構較為復雜，騰挪空間狹?。粯蛎鎵K體外輪廓凈尺寸為36.2m×20.2m×2.5m，橫向跨度較大，下部U肋數量較多，工件本身支墩數需求多，支墩高度相對較低。

1.2智能?chē)娚败?chē)間工藝布局設計

根據鋼桁梁產品結構特點，經分析研究，擬對中鐵寶橋（揚州）有限公司現有4號噴砂車間進行改造，即在現有噴砂車間基礎上增加頂部行車噴砂機器人和底部輪式噴砂機器人代替人工，同時通過電氣控制系統把噴砂車間的噴砂機、回砂系統、除塵系統等生產設備進行網絡集成，實現智能控制。

根據現場勘測，現有噴砂間內部長度約52m，內空寬度23.46m，內空高度7.8m，砂房立柱截面尺寸300mm×400mm，間距7.5m。經計算分析，在砂房?jī)蓚?cè)鋼結構立柱上焊接牛腿支撐機器人行走龍門架，龍門大梁上布置雙梁機器人，跨度約23m，大梁行走軌道長度約45m，大梁的支撐高度約5m，大梁及行走軌道總質量約8t，可滿足鋼桁梁頂部和側部的噴砂除銹。底部輪式機器人可自行驅動在鋼桁梁底部自由行走，實現底部和側面的噴砂除銹，總體布局如圖2所示。

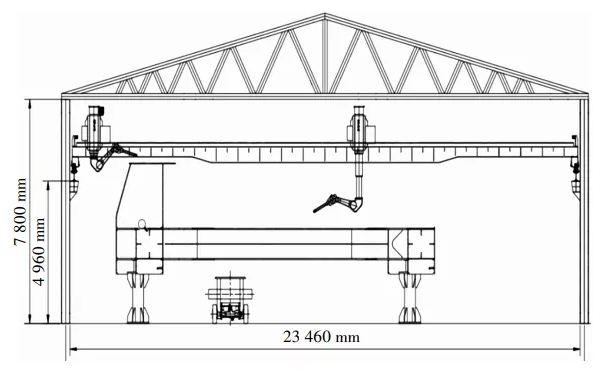

圖2 智能?chē)娚败?chē)間布置

1.3智能涂裝車間工藝布局設計

根據鋼桁梁產品結構特點，通過對涂裝車間設備和系統的智能化研究，擬在中鐵寶橋（揚州）有限公司現有5號涂裝車間增加2臺智能懸臂式噴漆機器人，懸臂機器人采用地面軌道行走方式，在現有的混凝土承載地面上鋪設行走軌道，無需對廠房結構進行改造?，F(xiàn)有噴漆車間內空長度約56m，內空寬度約32.5m，凈空高度約8.1m。機器人軌道縱向長度46.99m,中心間距21.6m,總體布局如圖3所示。

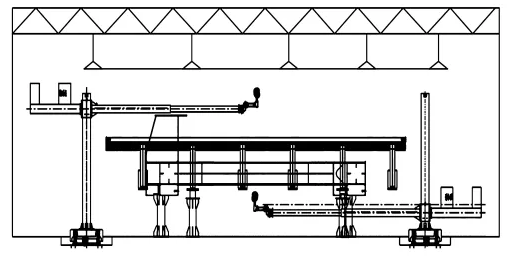

圖3 智能涂裝車間布置

2 智能涂裝裝備技術研究

2.1智能?chē)娚跋到y(tǒng)研發及應用

2.1.1頂部天車機器人

頂部天車機器人噴砂系統采用龍門雙梁設計，搭載噴涂機械臂，機械臂端頭攜帶噴砂槍頭。機器人共配置8個軸用于控制噴槍的運動，噴槍的8個自由度如表1和圖4所示（圖中的8個軸同表1中的8個軸）。

表1 頂部龍門八軸機器人參數

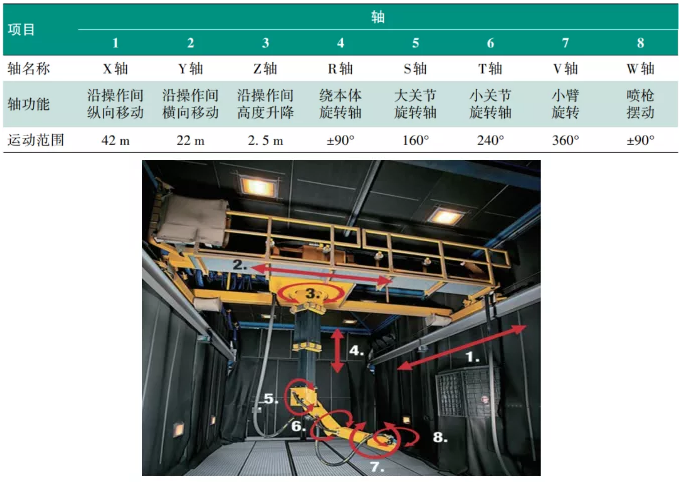

圖4 頂部龍門八軸機器人

頂部天車機器人在運行前，根據橋面塊體和鋼桁片結構特點，編輯運行軌跡并生成專用程序，如圖5所示。頂部天車機器人從始點開始，配合8軸聯動完成橋面塊體和桁片的噴砂除銹工作。

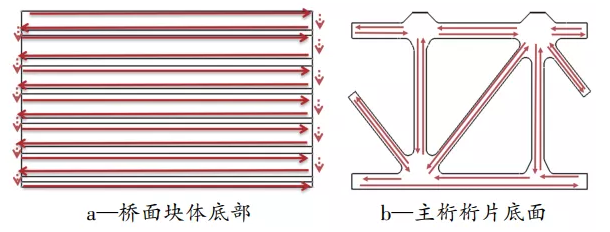

圖5 頂部天車機器人噴砂運行軌跡

選取噴槍壓力為8kgf/cm2時，分別按距離工件200mm、300mm、400mm、500mm、600mm、700mm、800mm、900mm、1000mm、1200mm進行實驗，得出以下結論：(1)當距離＜700mm時，砂粒速度還沒有加速到最大，噴砂打擊力量較小，噴砂效率低，當距離＞1200mm時，砂粒飛行速度衰減比較厲害，噴砂效果比較差。（2）在700~1200mm范圍內，距離越近，打擊力量越大；但噴射出來的砂粒覆蓋面積小，為達到均勻噴砂效果，需要更快的擺動速度和更頻繁的姿勢變換。噴槍距離工件的距離選擇800~1000mm比較合適。

此外，噴嘴流量與噴嘴直徑、噴嘴工作壓力的關系（多次試驗測試數據及類比計算）如表2所示。

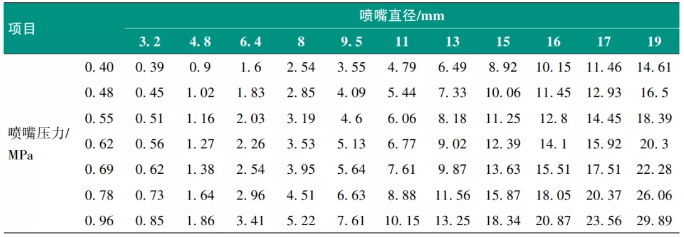

表2 噴嘴流量與噴嘴直徑、噴嘴工作壓力的關系

通過工藝試驗比對，選取最佳工藝參數：噴嘴直徑17mm,噴砂壓力8.4kgf/cm2，流量為40m3/min，噴距為800～1000mm，噴槍擺動角度70°，噴幅寬度S=2*L*tan(70/2)=1120mm，移動速度1.5～3m/min，搭接寬度8～10cm，噴砂效率S=1*1.5*60～1*3*60=90～180。

2.1.2底部輪式機器人

底部輪式機器人噴砂系統采用可移動小車搭載機械臂的結構形式，機械臂端頭攜帶噴砂槍頭，小車上配有觀察室，施工人員可及時觀察噴涂作業時的情況，并在觀察室內可控制小車的移動、轉向、啟停及機械臂的移動。機器人也配置8個自由度，可兼顧鋼桁架底部及橋面塊體底部的自動噴砂。

底部噴砂機器人技術參數如表3和圖6（圖中的8個軸同表1中的8個軸）所示。

表3 底部噴砂機器人參數

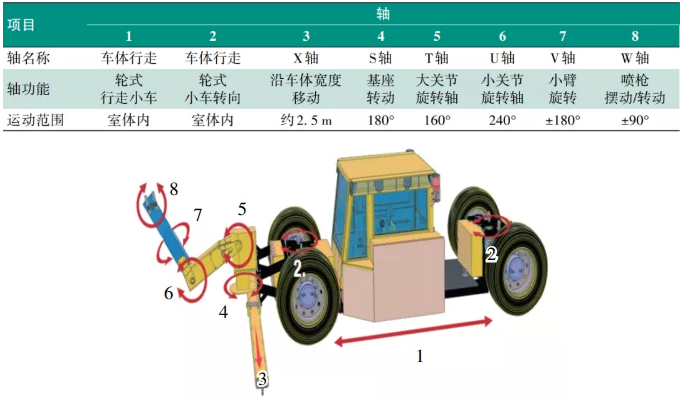

圖6 底部噴砂機器人

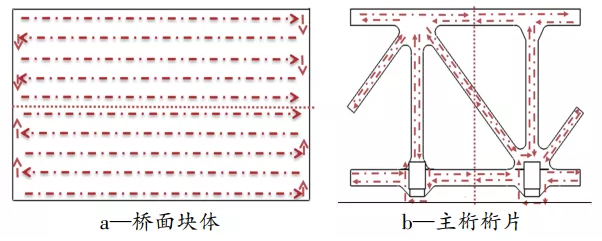

底部噴砂機器人在運行前，根據橋面塊體和主桁桁片結構特點，編輯運行軌跡并生成專用程序，如圖7所示。機器人從起始點開始配合8軸聯動完成整個橋面板鋼橋面和桁片的噴涂的工作。

圖7 底部噴砂機器人噴砂運行軌跡

通過工藝試驗比對，底部噴砂機器人工藝參數與頂部噴砂機器人參數基本一致，即,噴砂壓力8.4kgf/cm2，流量為40m3/min，噴距為800～1000mm，噴槍擺動角度70°，噴幅寬度S=2*l*tan(70/2)=1120mm，移動速度1.5～3m/min，搭接寬度8～10cm，噴砂效率S=1*1.5*60～1*3*60=90～180。

2.2智能化噴漆系統研發及運用

智能化噴漆系統由2臺懸臂式機器人構成，懸臂噴漆機器人共配置8個軸用于控制噴槍的運動。噴漆機器人技術參數如表4和圖8所示。

表4 懸臂噴漆機器人參數

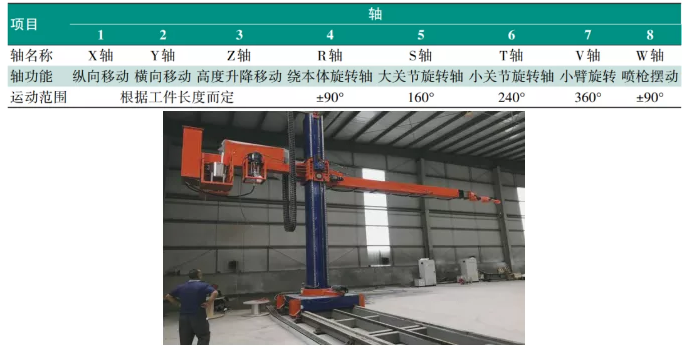

圖8 懸臂噴漆機器人

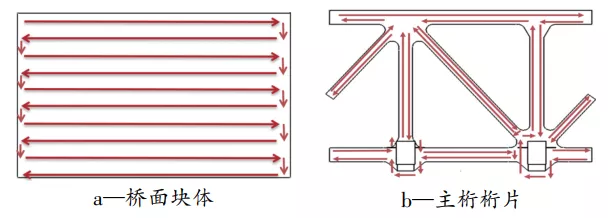

整個系統從噴涂起始點進行相應的噴涂工作，工作路徑的方向如圖9所示。配合8軸聯動，完成整個橋面板鋼橋面及斜頂面的噴涂的工作。

圖9 懸臂噴漆機器人噴漆運行路徑

經多次實際噴漆實驗，當噴槍距離工件太近時，漆霧霧化效果差，影響涂層成膜質量。當噴槍距離工件太遠時，油漆上漆率低、油漆浪費嚴重，綜合考慮后，選取最佳工藝參數：噴嘴直徑0.055in，噴嘴型號855，噴涂幅寬0.5～0.8m，搭接寬度3～5cm，移動速度150～300mm/s，噴漆壓力為0.6MPa，流量為3m3/min，噴距為500mm，噴槍與工作面夾角為目視90°噴漆效率：S=0.377*(120～250)*3600/1000=163～340m2/h。

懸臂噴漆機器人工作實況如圖10所示。

圖10 懸臂噴漆機器人工作實況

3智能監控系統技術

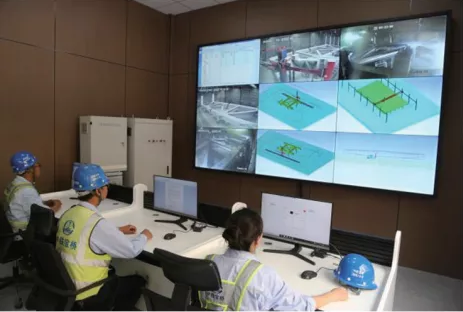

根據智能涂裝作業需求，開發實時精細化生產數據管理系統，根據集散控制原則（集中控制與分散控制相結合），用可編輯邏輯控制器（PLC）對主要設備、閥門進行全面控制，各個設備的運行狀態都會在顯示屏上反映。以顯示屏加觸摸屏作為系統的操作及監控平臺，整個系統分為設備層、控制層、監控層3個層次。設備層以PLC遠程連接各I/O受控設備，控制層以PLC作為系統的控制主機，監控層以顯示器和彩色觸摸屏作為系統的監控平臺，動態顯示各個I/O設備的運行狀態。為操作人員提供一個人性化的操作環境，及時了解現場設備狀況（集控室）,如圖11所示。

圖11 智能監控大屏

此外，系統集成控制配有管理軟件系統，管理系統包括以下內容：動態顯示各個I/O設備的運行狀態、控制現場設備的運行/停止；對現場智能化涂裝系統的作業情況進行視頻監控，并歸檔為施工錄像；另外還可對設備產生的報警信息的時間及相關問題（因設備采用模塊化設計，所以故障定位的報警信息非常精確）、設備運行情況、設備維護記錄、歷史操作記錄、操作時間（包括相對應的噴涂的梁段號）、操作人員等數據進行統計記錄，以上信息均可通過工業5G網傳輸至建筑信息模型（BIM）系統，使智能施工作業的整體過程具有可追溯性。

同時，涂裝房?jī)?nèi)配備有溫濕度傳感器、粉塵濃度傳感器、漆霧測爆儀等傳感報警裝置，供料系統中配備有壓力傳感器，可監測噴砂壓力、噴漆壓力等數據，以保證涂裝施工環境及設備狀態滿足要求。

4智能涂裝生產優勢

4.1功效提升

以為溫州甌江北口大橋標準大節段為例進行功效分析，如表5所示。

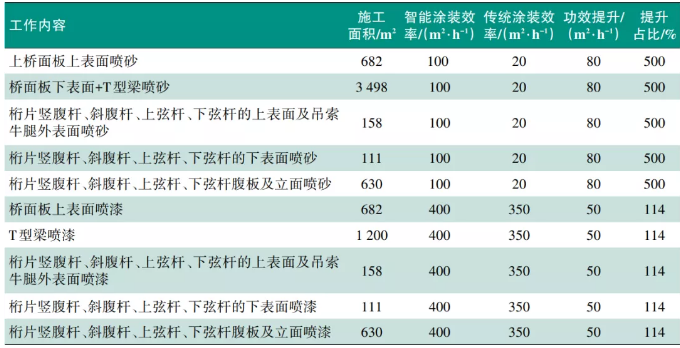

表5 功效分析

由表5可以看出，噴砂功效整體提升500%，噴漆功效提升114%，整體提升效果明顯，后續將進一步優化工藝參數，提升功效。

4.2質量提升

智能?chē)娚皺C(jī)器人系統通過系統控制，能夠保證鋼梁表面噴砂質量均勻一致，噴涂均勻，質量穩定，安全高效。用機械裝備代替人工作業，實現智能自動化作業，在線智能監測，生產過程實時監控，減少人工因個人習慣、工作經驗等導致的質量缺陷發生，系統具備對生產過程數據和工藝參數優化、在線監測和故障診治、制造信息全程跟蹤和產品質量追溯、精益生產管理等功能，在中央計算機統一管理下智能協調工作。經統計，溫州甌江北口大橋首輪鋼桁梁節段涂層厚度均勻一致，厚度偏差控制在±30μm以內，涂層附著力最低6.8MPa，平均8.5MPa，均超過規范要求。

4.3安全提升

用機械裝備取代人工作業，實現智能自動化作業，在線智能監測，生產過程實時監控，設備故障診斷與預警，系統具有可視化流程及離線編程軌跡規劃功能，大大減少人工作業時間和空間，提升了本質安全。噴漆系統采取防爆設計，選用防爆型電機及電器元件，主要電控元件布置在防爆電控箱內，保證噴涂系統運行安全。針對噴砂、噴漆過程中產生的危險因素建立了安全隱患預判預警、系統智能運行，保障安全生產。

5結語

智能涂裝生產線作為鋼橋梁智能制造研究成果之一，已成功應用在溫州甌江北口大橋鋼桁梁涂裝施工中，大幅提升了鋼桁梁橋涂裝生產效率和質量，取得良好的經濟效益和社會效益，在行業內具有廣泛推廣價值。

橋梁涂裝智能化是未來行業發展趨勢，將會得到更普及的應用。為了更好地促進涂裝行業的發展，上下游企業仍須在智能涂裝設備的性能上不斷的優化和完善，繼續優化智能涂裝設備在復雜空間應用性能，如鋼橋梁一些死角、棱邊加勁等位置，不斷提高設備的穩定性，繼續深入開展智能涂裝質量檢測設備的研發及應用等。
