999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

目前，市場上水性膨脹型防火涂料主要以丙烯酸乳液為成膜物，以多聚磷酸銨（APP，成炭催化劑）、季戊四醇（PER，成炭劑）、三聚氰胺（MEL，發(fā)泡劑）作為阻燃體系，在受熱時(shí)，成膜物質(zhì)熔融變軟，成炭劑在催化劑的作用下脫水成炭，炭化物及熔融態(tài)的成膜物在發(fā)泡劑熱分解產(chǎn)生的氣體作用下形成致密、封閉的膨脹炭層，在熱源與鋼材之間形成隔熱屏障，阻止熱量向基材傳導(dǎo)涂料在線coatingol.com。水性膨脹型防火涂料的膨脹炭層如果強(qiáng)度不夠，防火過程中從鋼材表面脫落，就會導(dǎo)致鋼結(jié)構(gòu)裸露在火焰中很快失去承載力。顏填料是水性膨脹型防火涂料的重要組成部分，對提高涂層的耐火性能，特別是提高炭層的強(qiáng)度和穩(wěn)定性具有重要作用。

有研究表明，鈦白粉是少有的幾種可與多聚磷酸銨在高溫下反應(yīng)提高涂層耐火性能的顏料。王清海等選用鈦白粉作為增強(qiáng)顏料，選用高嶺土、氫氧化鋁、硅酸鋁纖維、蒙脫土與之復(fù)配，考察了不同顏填料對炭層強(qiáng)度及涂層耐火性能的影響，結(jié)果表明：（1）鈦白粉的加入可以提高水性膨脹型防火涂料的抗燒蝕性能，當(dāng)鈦白粉的添加量為10%時(shí)，炭層致密、強(qiáng)度高，耐火性能最好。

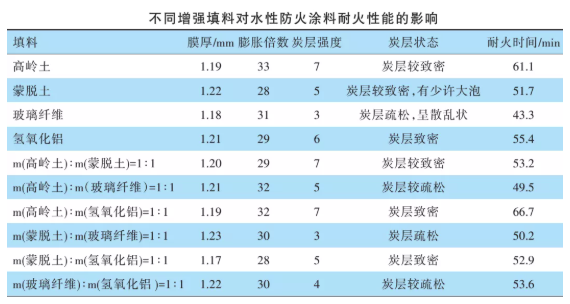

（2）對比4種無機(jī)填料以及它們兩兩之間按質(zhì)量比1:1的混合填料，高嶺土與氫氧化鋁質(zhì)量比1:1的混合填料具有良好的協(xié)同阻燃效果；

（3）高嶺土與氫氧化鋁質(zhì)量比1∶1的混合填料添量為5%時(shí)，能夠顯著提高炭層強(qiáng)度與炭層狀態(tài)，涂層的膨脹倍數(shù)31倍，防火性能最佳。
