999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

摘 要

GMA含有雙鍵和環氧基團，環氧基團可以和多種化合物發生反應，可賦予GMA基樹脂更多的改性性能。

本文用GMA和MMA共聚生成GMA-co-MMA 共聚物，再加入AA和GMA-co-MMA共聚物反應，同時保留部分環氧，得到含有活性羥基、環氧和雙鍵的樹脂；

此樹脂可以以多種方式固化且可分步固化，便于成型加工。同時，本文也討論了熱固化溫度、熱固化時間、紫外光固化能量、光引發劑種類對AA改性GMA-co-MMA共聚物膜材料性能的影響涂料在線coatingol.com。

近年來，主鏈上含有活性側基的功能性聚合物成為高分子領域研究的熱點，這些聚合物具有基體高分子的性能且具有其它獨特應用，含有功能性基團的單體參與聚合反應成為制備功能性高分子材料的一種有效方法。

甲基丙烯酸縮水甘油酯（GMA）是一種被廣泛商業應用的功能性單體，可用作增容劑、藥物載體、表面改性劑、非線性光學材料、離子交換樹脂等。

GMA上含有環氧基，可與羧基、羥基、硅烷、氨基、烯胺、乙酰乙酸、三聚氰胺、醛、異氰酸酯、環氧等反應，環氧基的反應性對基體樹脂的改性有重要意義。

MMA聚合物是廣泛應用的樹脂，可提供優異的光學性能、高透明度、低密度、良好的機械性能、突出的穩定性，但是其耐磨性差，且在低壓力下的磨損也會對其光學性能產生明顯的損害。

一般而言，克服這個問題的方法有兩個，一種是改變MMA 單元在聚合物中的規則排列，另一種方法是在主鏈上引入其它側基，后一種方法相對簡單。

應用后一種方法，把GMA和MMA共聚，可以保留MMA優異的性能，克服耐磨性差的問題，并提供其它功能性應用。

本文介紹了可以多種方式固化的AA改性GMA-co-MMA共聚物及其制備方法，并用異氰酸酯為端基的聚氨酯熱固化，加入紫外光固化劑光固化。

采用這種方式：

（1）改變了甲基丙烯酸酯單元在聚合物中的規則排列，克服甲基丙烯酸酯原有的脆性；

（2）引入了其他可固化基團，使固化方式多樣化；

（3）聚氨酯的加入增強了丙烯酸酯材料的機械性能，尤其是耐磨性；

（4）進一步紫外光固化提高硬度、耐磨等性能。本文討論了熱固化的溫度、時間，UV固化的能量、光引發劑用量對GMA-co-MMA共聚物性能的影響，并通過實驗得到固化效果最佳的AA 改性GMA-co-MMA共聚膜材料。

實驗部分

在裝有溫度計、攪拌、氮氣、冷凝管的四口瓶中加入乙酸丁酯，開動攪拌，通入氮氣，升溫至75℃，勻速滴加含有引發劑的單體混合物，滴加3h。

然后補加引發劑，提高單體轉化率，將體系升溫至120℃，保溫1h，使引發劑分解完全，降溫至60℃以下，將氮氣換為空氣。

加入含有催化劑和阻聚劑的丙烯酸單體，緩慢升溫至90℃，保溫5h，停止加熱，冷卻至室溫，加入阻聚劑和乙酸乙酯，得到AA改性GMA-co-MMA樹脂溶液。

AA改性GMA-co-MMA樹脂溶液加入熱固化劑、催化劑、光固化劑、增塑劑、流平劑等涂布成膜，先經熱固化，再經UV固化，測試性能。

結果與討論

結構表征

GMA-co-MMA共聚物和AA的反應，是環氧基和羧基的反應，反應生成羥基同時聚合物上引入雙鍵，控制環氧基和AA的比例，使一部分環氧基和AA反應，留下一部分環氧基不反應繼續留在共聚物中，反應產物測試紅外光譜，結果見下圖。

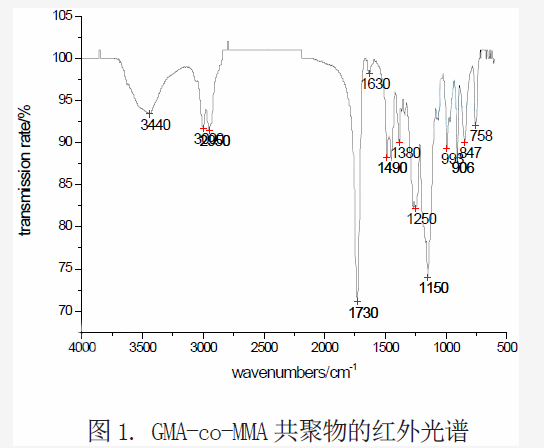

圖1是GMA-co-MMA共聚物的紅外光譜圖，其中在906cm-1、847cm-1、1250cm-1處是環氧基團的特征吸收峰。

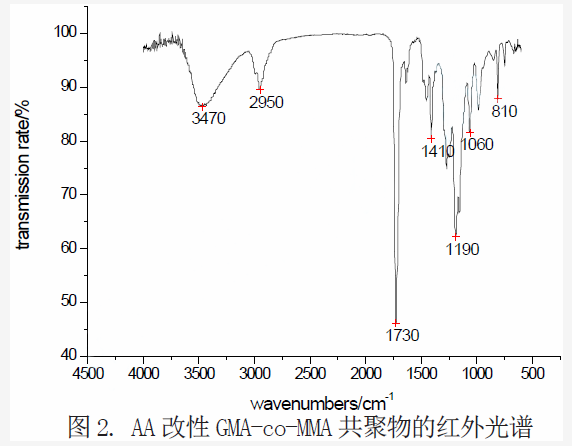

圖2是AA改性后GMA-co-MMA 的紅外光譜，906cm-1、847cm-1、1250cm-1是預留的環氧基團的吸收峰，810cm-1和985cm-1是CH2= CH-的特征吸收峰，3400cm-1左右處是羥基的伸縮振動，由此可見，AA接到GMA-co-MMA側基上。

熱固化條件對涂膜性能的影響

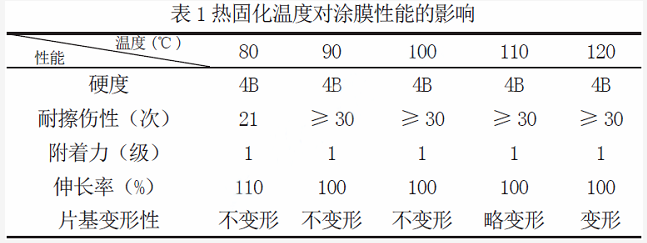

AA改性后的GMA-co-MMA共聚物加入異氰酸酯為端基的聚氨酯預聚體、催化劑、增塑劑、流平劑、丁酮，均勻混合，涂布到PET片基上，在電熱鼓風干燥箱中熱固化，熱固化時間為30s，固化后測試性能，結果見表1：

AA改性后的GMA-co-MMA共聚物含有羥基，羥基可與異氰酸酯反應生產氨基甲酸酯，從而樹脂被熱固化。

從表中可以看出，熱固化溫度低于90℃時耐擦傷性和附著力都不理想，聚合物可能沒有完全固化；

熱固化溫度超過90℃時各項性能都比較理想，但是熱固化溫度超過110℃時PET片基會變形， 影響加工使用， 熱固化溫度選擇90-100℃比較合適。

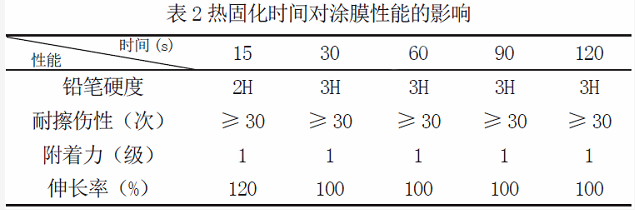

其他條件不變只改變熱固化的時間， 考察100℃時時間因素對最終產品性能的影響。結果見表2：

根據表2，熱固化時間不足30s時，涂層性能不理想；熱固化時間≥ 30s，可達到使用要求，但是，延長熱固化時間涂層性能沒有明顯變化而且會增加成本，因此熱固化時間選擇30s合適。

光固化條件對涂膜性能的影響

AA改性的GMA -co-MMA共聚物中含有雙鍵可UV固化，向AA改性的GMA-co-MMA共聚物中加入異氰酸酯封端的聚氨酯預聚體、催化劑、增塑劑、流平劑、丁酮、IRGACURE-184。

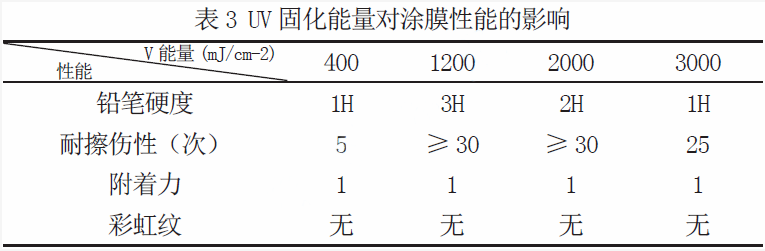

均勻混合，涂布到PET片基上，先在100℃條件下熱固化30s，再UV固化，改變UV固化能量，測試性能，結果見表3：

從表3可以看出，UV固化能量較低時，UV固化不完全，涂膜鉛筆硬度低；UV能量太高，紫外光對涂膜有損害，鉛筆硬度也會降低，因此選擇1200mJ/cm-2左右能量合適。

本實驗中所合成樹脂中含有雙鍵和環氧基團，雙鍵和環氧都可以通過自由基引發聚合， 選用IRGACURE-184為雙鍵的引發劑，引發接入樹脂中的丙烯酸上的雙鍵聚合；硫鎓鹽為陽離子引發劑，可以引發環氧聚合。

向AA改性GMA-co-MMA共聚物中加入異氰酸酯封端的聚氨酯預聚體、催化劑、增塑劑、流平劑、丁酮、IRGACURE-184、硫鎓鹽，均勻混合，涂布到PET 片基上，先在100℃條件下熱固化30s，再UV固化，測試結果見表4：

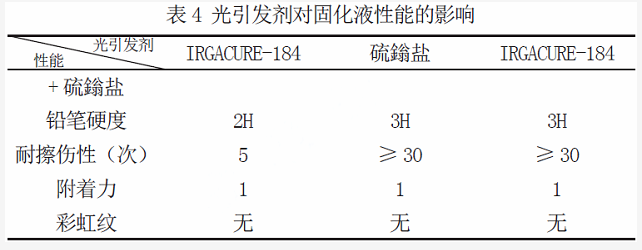

從表4可以看出，使用IRGACURE-184涂膜鉛筆硬度為2H，加入硫鎓鹽后，鉛筆硬度可達到3H，硫鎓鹽分解后生成一個陽離子和一個自由基，既可引發陽離子聚合。

也可以引發自由基聚合，但是硫鎓鹽成本較高，選用硫鎓鹽和IRGACURE-184配合使用，鉛筆硬度也可達3H，其他性能也比較理想。

結 論

（1）制備了一種AA 改性GMA-co-MMA 共聚物，此聚合物中含有雙鍵、羥基和環氧，可以以多種方式固化。

（2）通過實驗得出，AA改性GMA-co-MMA共聚物熱固化的最佳條件為90-100℃、30s。

（3）AA改性GMA-co-MMA共聚物光固化的最佳條件為1200mJ/cm-2左右，選用自由基型光引發劑和陽離子型光引發劑配合使用效果最佳。
