999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

汽車行業(yè)是國(guó)家的支柱產(chǎn)業(yè)，中國(guó)汽車行業(yè)年產(chǎn)銷量已連續(xù)多年雄踞全球第一，同時(shí)汽車也是石油消耗和溫室氣體排放的主要因素。基于能源安全和溫室氣體減排目標(biāo)的要求，國(guó)家不斷出臺(tái)鼓勵(lì)新能源汽車的發(fā)展政策，傳統(tǒng)車企的新能源車型及新能源整車企業(yè)如雨后春筍般浮現(xiàn)。2019 年，中國(guó)國(guó)內(nèi)共銷售了 120. 6 萬(wàn)輛新能源汽車，其中純電動(dòng)汽車 97. 2 萬(wàn)輛，插電式混動(dòng)23. 2 萬(wàn)輛(汽車信息網(wǎng)發(fā)布中汽協(xié)數(shù)據(jù))，連續(xù)五年成為世界新能源汽車產(chǎn)銷量第一大國(guó)涂料在線coatingol.com。

新能源汽車數(shù)量增長(zhǎng)的同時(shí)，其相應(yīng)的新的安全問(wèn)題也日漸突出。2019 年 1-8 月，國(guó)內(nèi)至少發(fā)生 20 起新能源汽車起火事件，其中絕大部分事故是由動(dòng)力蓄電池故障引發(fā)。因此，當(dāng)電池包發(fā)生故障時(shí)，如何提升電池包的防火安全性能，進(jìn)而保證新能源車乘客安全，變成首要的安全問(wèn)題。

1. 電池包用防火材料

電池包內(nèi)的熱失控會(huì)導(dǎo)致其內(nèi)部發(fā)生短路，從而引起電池正負(fù)極材料發(fā)生劇烈化學(xué)反應(yīng)，導(dǎo)致電芯溫度急劇上升、壓力過(guò)大、外殼破裂、整車自燃起火甚至爆炸等事故。電動(dòng)汽車中的動(dòng)力電池自燃具有燃燒速度快、熱值高、差異大和撲救困難等特點(diǎn)， 目前動(dòng)力電池已經(jīng)采取了很多的安全措施。如，通過(guò)電池結(jié)構(gòu)設(shè)計(jì)，提高殼體材料防火性能，改善電池散熱系統(tǒng)，提升電芯材料防火性能等，從而提升電池包的防火能力，降低發(fā)生火災(zāi)或爆炸的風(fēng)險(xiǎn)。

目前各新能源汽車電池包的防火材料以鋪設(shè)防火氈材料為主，如，云母板、超細(xì)玻璃棉、高硅氧棉氈等。當(dāng)電池發(fā)生熱失控后，依靠防火氈材料可以有效隔絕熱量擴(kuò)散和控制火勢(shì)走向，有效延緩電池?zé)釘U(kuò)散時(shí)間，從而提高電池包防火安全性。圖 1 為某新能源汽車使用的防火氈材料，防火涂料貼敷在電池盒上蓋外表面，以減緩電池盒熱擴(kuò)散時(shí)對(duì)乘員艙的熱量傳遞。

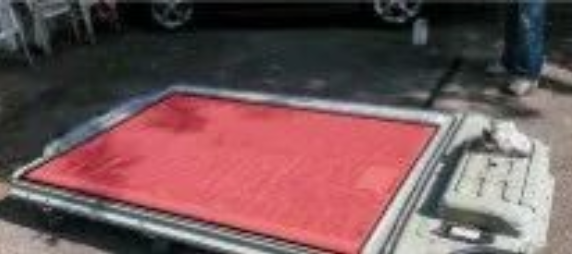

圖 1    某新能源汽車電池盒隔熱氈

雖然隔熱氈可以有效隔絕熱量擴(kuò)散和控制火勢(shì)走向、延緩電池?zé)釘U(kuò)散時(shí)間，但增加防火氈方案也存 在質(zhì)量增加、散熱性能差、設(shè)計(jì)施工過(guò)程中有一些局限性等問(wèn)題，因此為了提高防火性能，使防火材料施工更柔性，本文基于新能源車防護(hù)需求研究了新能源汽車用防火涂料及其施工，并做了一定的驗(yàn)證和總結(jié)。

1. 1 防火涂料的選擇

防火涂料的原理即隔離：防火涂料一般為難燃性或不燃性物質(zhì)，當(dāng)熱量聚集時(shí)可以防止被保護(hù)基材直接接觸空氣、火源，從而起到防火作用。受尺寸限制及空間要求，汽車電池包在車身上安裝后與車身貼合較為緊密、空間較小，且為了滿足小型化、輕量化的要求，其尺寸和電池盒模組及電路系統(tǒng)都非常緊湊，這導(dǎo)致電池包的防火涂層的膜厚為 3~7 mm，為有限的電池包提供零部件裝配空間。

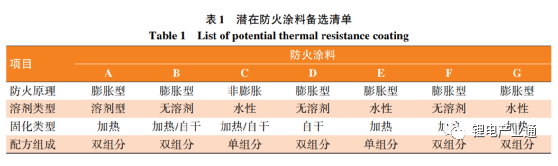

由于新能源汽車用防火涂料屬于新的需求，大部分供應(yīng)商還沒(méi)有成熟的產(chǎn)品，目前主要是改進(jìn)建 筑用防火涂料，然后在車用電池包上進(jìn)行驗(yàn)證并優(yōu)化。本研究從供應(yīng)商提供的防火涂料中，選取了以下幾種防火涂料，如表 1 所示。

從表 1 可以看出，供應(yīng)商提供的防火涂料大部分 為膨脹型耐火機(jī)理，無(wú)溶劑和水性占大多數(shù)，大部分需要加熱固化以保證其耐火性能，多為雙組分。

其中膨脹型防火涂料主要包括成膜物質(zhì)、碳源、酸源、發(fā)泡劑、填料等，其主要成膜物質(zhì)為丙烯酸樹(shù)脂、環(huán)氧樹(shù)脂或氟聚合物等。在加熱時(shí)涂層中熱能被轉(zhuǎn)化，防火涂層能迅速膨脹十幾倍至幾十倍并吸收周圍熱量，從而有效阻止高溫侵入其保護(hù)的基材，并以此達(dá)到防火目的。

水性或無(wú)溶劑涂料可以避免揮發(fā)性有機(jī)物 VOC 的排放，便于廠內(nèi)施工。雙組分及加熱固化材料可以降低材料的烘烤時(shí)間，從而提高生產(chǎn)速度、降低成本。

綜合以上各種因素，最終選定了 B、C、F 這 3 種涂 料進(jìn)行性能驗(yàn)證及廠內(nèi)施工驗(yàn)證。

1. 2  防火涂料性能研究

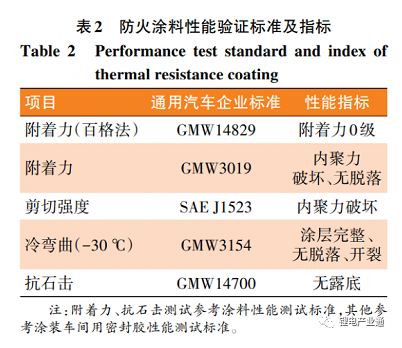

根據(jù)汽車電池包內(nèi)外空間要求，暫定的電池盒防火涂料施工厚度為0. 8~ 1. 5 mm，并基于選中的 B、 C、F 這 3 種防火涂料，選擇噴涂在電池包上蓋內(nèi)部 和外部 2 種施工方案。為了解防火涂料施工在電池包上后，其性能是否能滿足整車性能要求，結(jié)合涂料性能和整車廠內(nèi)相關(guān)材料工藝性能，在行業(yè)暫無(wú)實(shí)驗(yàn)標(biāo)準(zhǔn)的情況下，參考了密封膠及涂料涂層的實(shí)驗(yàn) 方法，制定了涂層性能實(shí)驗(yàn)方法及指標(biāo) ，如表2 所示。

百格法附著力測(cè)試結(jié)果如圖2 所示

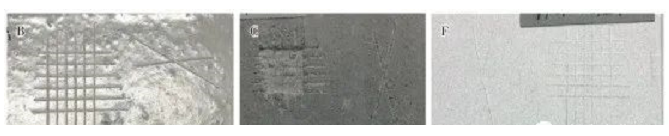

圖 2   百格法附著力測(cè)試結(jié)果

從圖 2 可以看出，涂層 B、F 均可以滿足附著力0 級(jí)要求，而涂層 C 由于過(guò)脆導(dǎo)致涂層全部碎裂脫落，可見(jiàn)涂層 C 若使用在整車上，在比較苛刻的條件下， 可能存在碎裂脫落風(fēng)險(xiǎn)。

在做密封膠附著力實(shí)驗(yàn)時(shí)，需要將涂層做成如 圖 3 所示的形狀，實(shí)驗(yàn)過(guò)程中發(fā)現(xiàn)防火涂層均較硬， 以現(xiàn)有的設(shè)備無(wú)法用刀片進(jìn)行模擬密封膠的附著力測(cè)試，因此，對(duì)于現(xiàn)有的防火涂料來(lái)說(shuō)，該項(xiàng)性能不太適用。

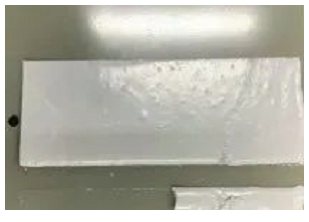

圖 3  密封膠附著力實(shí)驗(yàn)圖片

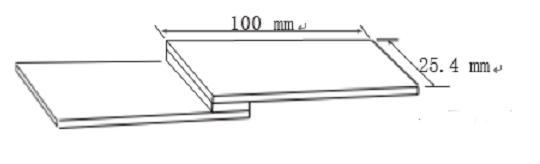

測(cè)試剪切性能時(shí)，將涂料及試板做成如圖 4 所示，然后拉動(dòng)左右側(cè)試板以檢測(cè)涂層的抗剪切性能，經(jīng)檢測(cè)涂層的剪切力均符合表2 的性能指標(biāo)要求。

圖 4  剪切強(qiáng)度實(shí)驗(yàn)板

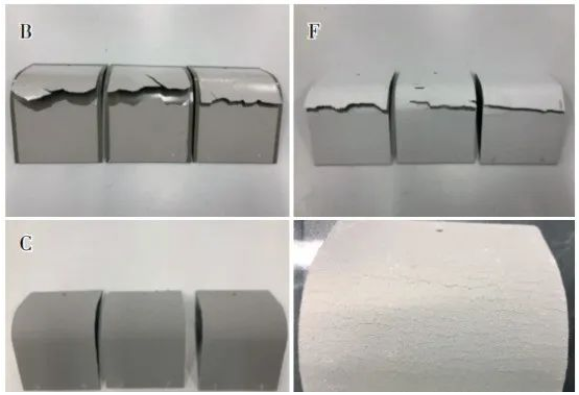

涂層冷彎曲測(cè)試結(jié)果如圖5 所示

圖 5  冷彎曲實(shí)驗(yàn)狀態(tài)

抗石擊實(shí)驗(yàn)測(cè)試結(jié)果如圖6 所示

圖 6  抗石擊實(shí)驗(yàn)狀態(tài)

由圖 6 實(shí)驗(yàn)結(jié)果可以看出這 3 種涂料均能滿足實(shí)驗(yàn)要求。

1. 3  防火涂料施工工藝驗(yàn)證

傳統(tǒng)建筑用防火涂料，施工和使用條件比較簡(jiǎn)單，而汽車用防火涂料施工條件則明顯復(fù)雜，因?yàn)檎嚨牧魉€生產(chǎn)要求防火涂料能夠連續(xù)混合供料、 施工；而防火涂料也會(huì)隨著整車行駛到任何環(huán)境中，因此對(duì)其性能要求也較高。熱固化防火涂料在施工時(shí)，施工的設(shè)備主要采用雙組分供料泵，可以通過(guò)控 制面板控制供料比例、溫度等，如，固瑞克(GRACO ) XM 系列等，圖7、圖 8 為典型的防火涂料施工工藝和施工布局圖。

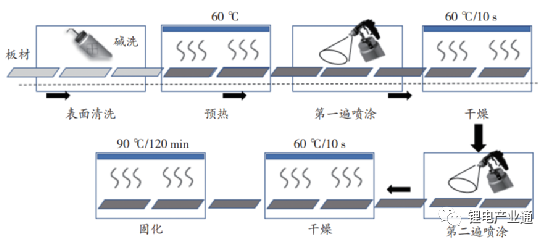

圖 7  施工工藝

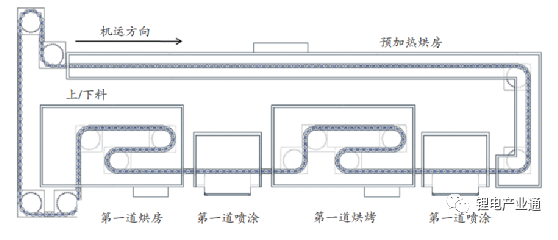

圖 8   施工線布局

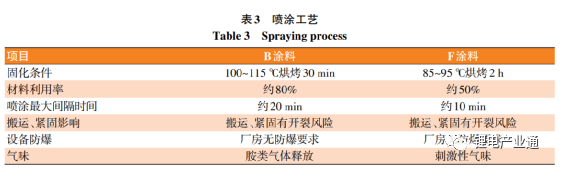

在前期材料性能驗(yàn)證同時(shí)初步研究了涂料的施工性能，試噴了 B 涂料、F 涂料，噴涂工藝如表 3 所示。

2 種涂料均為受熱膨脹型防火涂料，當(dāng)烘烤溫度偏高時(shí)(如，大于 120 ℃)會(huì)出現(xiàn)膨脹現(xiàn)象，所以為了保證防火效果，其在烘烤固化時(shí)要求的烘烤溫度均較低。2 種涂料的A、B 組分與密封膠材質(zhì)基本相似，所以其施工設(shè)備均可以采用固瑞克(GRACO )XM 系列雙組分供料系統(tǒng)施工。

在施工時(shí) B 涂料的反應(yīng)固化速度較慢，所以在較短時(shí)間停線時(shí)仍然可以施工，而 F 涂料的固化時(shí)間較短，但完全固化的時(shí)間較長(zhǎng)，這需要在施工時(shí)不斷排出管路中的混合料，以避免堵槍，直接導(dǎo)致涂料利用率偏低(僅約 50%)，但是可以添加一些溶劑以臨時(shí)解決固化過(guò)快造成的堵槍問(wèn)題 。

同時(shí)由于這些涂料的固化時(shí)間較短，在施工間隙休息時(shí)需 要將已混合的管路清空并清洗，在下個(gè)班次生產(chǎn)時(shí)再安裝上新的管路，且由于噴涂時(shí)需要遮蔽非噴涂區(qū)域，這就導(dǎo)致遮蔽材料、過(guò)噴涂料、清洗用溶劑、過(guò)程中固化浪費(fèi)材料較多，從而產(chǎn)生額外的危廢處理費(fèi)用。

這 2 種涂料在施工固化后搬運(yùn)或緊固螺栓導(dǎo)致其型面變化較大時(shí)，其周邊的材料均會(huì)有一定的開(kāi)裂問(wèn)題，所以其噴涂區(qū)域離緊固面要有一定的距離 (如，大于25 mm )，以避免受力導(dǎo)致開(kāi)裂。

2. 新能源汽車電池包防火涂料及施工驗(yàn)證總結(jié)

2. 1  防火涂料標(biāo)準(zhǔn)

防火涂料與密封膠有一定的相似性(如，黏度等)，但是其與密封膠還是有本質(zhì)的區(qū)別(如，烘烤后 硬度、柔韌性等)，所以密封膠性能不能代表防火涂料的性能，如，性能測(cè)試中的百格法附著力、密封膠附著力、冷彎曲、剪切強(qiáng)度等。因此，表2 中的石擊測(cè)試可以考慮參考 GB/T 1732— 1993《漆膜耐沖擊測(cè)定 法》來(lái)驗(yàn)證，該標(biāo)準(zhǔn)主要檢驗(yàn)零件在運(yùn)輸、裝配過(guò)程中對(duì)涂層保護(hù)的容忍度，模擬涂層在車輛實(shí)際使用過(guò)程中是否會(huì)受到破壞等，而其他的性能標(biāo)準(zhǔn)還需要再不斷摸索和驗(yàn)證。所以，對(duì)于汽車用防火涂料來(lái)說(shuō)，建立標(biāo)準(zhǔn)是首要任務(wù)。

2. 2  防火涂料開(kāi)發(fā)

通過(guò)以上實(shí)驗(yàn)可以看出新能源汽車用防火涂料還不成熟，因?yàn)橥苛洗蟛糠謴慕ㄖ梅阑鹜苛蟽?yōu)化而來(lái)，沒(méi)有獨(dú)立的體系，沒(méi)有按照整車需求進(jìn)行獨(dú)立的開(kāi)發(fā)，其現(xiàn)場(chǎng)施工難度很大，從涂料性能、涂料利用率等方面來(lái)看，不如密封膠和其他涂料成熟，其配方和施工性能還有很大的提高空間，所以需要涂料供應(yīng)商投入更多的精力盡快開(kāi)發(fā)出更便捷、更利于施工、性能更好的涂料。

2. 3  防火涂料配套設(shè)備

汽車用防火涂料對(duì)于現(xiàn)有的設(shè)備供應(yīng)商來(lái)說(shuō)也是新的材料，在實(shí)驗(yàn)時(shí)采用現(xiàn)有密封膠施工設(shè) 備，但是在實(shí)際實(shí)驗(yàn)時(shí)發(fā)現(xiàn)，其只能滿足基本的供料需求，無(wú)法滿足施工時(shí)的精確度要求，還需要對(duì)現(xiàn)有設(shè)備進(jìn)行適度的改進(jìn)，才能使防火涂料施工基本達(dá)到比較良好的狀態(tài)。所以，在防火涂料開(kāi)發(fā)的同時(shí)，要有相應(yīng)的施工設(shè)備，才能保證防火涂料的正常施工。

3. 結(jié)語(yǔ)

對(duì)于新能源汽車來(lái)說(shuō)，防火、防止熱擴(kuò)散非常重要，不管是隔熱氈還是防火涂料都可以達(dá)到阻止熱擴(kuò)散保護(hù)乘客的目的，目前隔熱氈的使用更成熟，而防火涂料還處于起步階段，配方和施工工藝還有很大的提升空間，需要涂料供應(yīng)商、設(shè)備供應(yīng)商和整車企業(yè)充分配合以開(kāi)發(fā)出更柔性化、更易于施工的防火涂料。

基于國(guó)家推動(dòng)新能源汽車規(guī)劃，2025 年新能源汽車銷量占比將達(dá)到 20% 左右，2035 年純電動(dòng)汽車成為新銷售車輛的主流，可見(jiàn)新能源汽車將成為主流，相應(yīng)的電池包防護(hù)防火涂料市場(chǎng)將會(huì)更廣闊。
