999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

摘要：超滑氟硅涂層是一種新型的表面功能涂層，因其表面具有類似液體和分子光滑的特性而表現(xiàn)出良好的疏液、自愈合、防結(jié)冰、防指紋、防生物污損等性能，具有重要應(yīng)用前景。本文介紹了超滑液體浸潤(rùn)涂層(或表面)和類液態(tài)高分子刷涂層2類超滑涂層的制備原理和性能特點(diǎn)。其中，前者通過(guò)超滑液體浸潤(rùn)多孔基底或溶脹于涂層基體之中獲得，該涂層(或表面)潤(rùn)滑性強(qiáng)、自修復(fù)效果好，但易受侵蝕;后者通過(guò)氟硅高分子刷化學(xué)鍵合于基材表面或整個(gè)涂層基體之中制得，超滑性能相對(duì)較弱，但機(jī)械穩(wěn)定性較好涂料在線coatingol.com。進(jìn)一步，重點(diǎn)介紹了2類超滑涂層的性能提升策略及已取得的進(jìn)展。最后，指出了超滑涂層未來(lái)發(fā)展所面臨的挑戰(zhàn)。

超滑涂層是指外界液體不浸潤(rùn)且極易滑落（滑動(dòng)角極?。┑耐繉?，其根源在于涂層表面存在低表面能的潤(rùn)滑液分子、化學(xué)鍵合的類液態(tài)分子或兩者兼具。這類低表面能分子通常為氟硅類物質(zhì)，外界液體與其黏附力極小，從而產(chǎn)生獨(dú)特的超滑特性。因而，超滑涂層在防黏附、防冰、防指紋、防污漬、防海洋生物污損等領(lǐng)域具有良好的應(yīng)用前景。最早報(bào)道的超滑涂層為超滑液體浸潤(rùn)多孔表面（SLIPS），由哈佛大學(xué)Wong等于2011年報(bào)道。他們受豬籠草表面啟發(fā)，利用全氟硅烷表面處理的有序環(huán)氧樹脂基納米結(jié)構(gòu)陣列或納米纖維網(wǎng)絡(luò)為多孔基底，通過(guò)浸潤(rùn)低表面能氟化液構(gòu)筑了SLIPS。2013年，該課題組進(jìn)一步以十三氟辛基三氯硅烷改性的單層孔陣列為基底，再浸潤(rùn)氟化液獲得了透明SLIPS。2017年，Amini等采用交聯(lián)聚二甲基硅氧烷（PDMS）涂層在硅油中浸漬，發(fā)展出超滑液體浸漬涂層。但上述超滑涂層的潤(rùn)滑液易侵蝕流失，穩(wěn)定性差，使用場(chǎng)合受到限制。

相較之下，將潤(rùn)滑液以共價(jià)鍵的形式固定在基體之上形成類液態(tài)的高分子刷超滑涂層則是一種比較好的解決方案。2015年，加拿大女王大學(xué)Liu的課題組將PDMS接枝到高度交聯(lián)的丙烯酸酯聚氨酯涂層基體中，制備出接枝有脫濕潤(rùn)滑成分（NP-GLIDE）的超滑聚氨酯涂層。2016年，德國(guó)馬普聚合所Wooh等則提出了單層有機(jī)硅分子刷超滑涂層。雖然類液態(tài)的高分子刷涂層從理論上解決了潤(rùn)滑液受高溫?fù)]發(fā)以及外界流體侵蝕的問(wèn)題，但是共價(jià)連接的潤(rùn)滑液分子一定程度上也降低了分子遷移能力，從而減弱了涂層的超滑特性。

由上可見，經(jīng)過(guò)多年的發(fā)展，超滑涂層已經(jīng)形成了兩大類，即超滑液體浸潤(rùn)涂層（或表面）和超滑類液態(tài)高分子刷涂層。本文重點(diǎn)介紹這2類超滑涂層的制備原理、性能特點(diǎn)和研究進(jìn)展，并指出了未來(lái)發(fā)展面臨的挑戰(zhàn)。

1 超滑液體浸潤(rùn)涂層或表面

該類超滑涂層根據(jù)潤(rùn)滑液的負(fù)載形式不同可分成2類，一類是潤(rùn)滑液填充于多孔基底的超滑液體浸潤(rùn)多孔表面，即SLIPS，另一類是潤(rùn)滑液溶脹于固體/涂層基體之中的超滑液體浸漬涂層。其中SLIPS是通過(guò)表面微/納多孔結(jié)構(gòu)所產(chǎn)生的毛細(xì)管作用力和范德華力，來(lái)鎖住無(wú)毒且化學(xué)惰性的低表面能潤(rùn)滑液，依靠表面潤(rùn)滑組分的高流動(dòng)性形成均質(zhì)連續(xù)穩(wěn)定的固-液膜層，構(gòu)建出外部液體與表面之間的液液界面，以替代原有的固液界面。SLIPS的光滑度可達(dá)到分子級(jí)別，污染液滴在其表面的運(yùn)動(dòng)摩擦阻力很小且極易滑落。其與超疏表面的結(jié)構(gòu)特點(diǎn)比較見圖1。

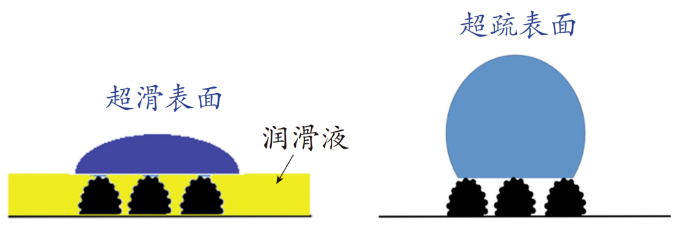

圖1 SLIPS和超疏表面的結(jié)構(gòu)

Fig. 1 The structure of SLIPS and superhydrophobic surface

研究表明，液滴在SLIPS表面滑動(dòng)的臨界尺寸僅有20 μm，而在超疏水表面的臨界尺寸大至幾毫米。SLIPS通過(guò)不同潤(rùn)滑液的選擇，可實(shí)現(xiàn)對(duì)低表面張力液體以及血液或細(xì)胞培養(yǎng)基在內(nèi)的復(fù)雜流體的滑移和防黏附效果，而孔隙浸潤(rùn)所帶來(lái)的壓力穩(wěn)定性提升也賦予其良好的水下防污特性。此外，受困于多孔結(jié)構(gòu)中的潤(rùn)滑液分子的遷移特性也賦予SLIPS良好的自愈合能力。超滑液體浸漬涂層則是將高分子類涂層浸潤(rùn)在相應(yīng)的低表面能潤(rùn)滑液之中以形成溶脹混合體系，在分離壓力的作用下于涂層表面可形成幾十到幾百納米厚的潤(rùn)滑液層以起到極強(qiáng)的防黏附效果。由于缺少微/納多孔結(jié)構(gòu)以提供足夠強(qiáng)的毛細(xì)管作用力鎖定流體，其表面的液體層更容易損耗。但是在分離壓力的作用下涂層內(nèi)部的潤(rùn)滑組分可不斷補(bǔ)充至表面從而保證長(zhǎng)時(shí)間的防黏附效果。

對(duì)于超滑液體浸潤(rùn)表面或涂層而言，其制備原則主要有以下幾點(diǎn)：（1）構(gòu)建粗糙多孔或可溶脹的涂層基底以提供強(qiáng)大的毛細(xì)管作用力和范德華力來(lái)抑制潤(rùn)滑組分的流失；（2）固體基底對(duì)潤(rùn)滑液的化學(xué)親和力必須高于待測(cè)液體，從而形成穩(wěn)定的液體層以阻礙外部介質(zhì)與基底的直接接觸；（3）所選擇的可自由活動(dòng)的低表面能潤(rùn)滑液應(yīng)與外界環(huán)境中的介質(zhì)不互溶，否則會(huì)因流體損耗而逐漸喪失疏液效果。

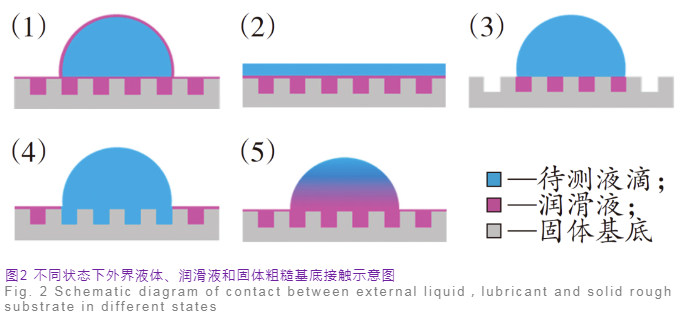

針對(duì)第一和第二條制備原則，Preston等分析了不同液體浸潤(rùn)表面的特點(diǎn)，發(fā)現(xiàn)潤(rùn)滑液層和外界流體相互作用時(shí)會(huì)發(fā)生5 種失效機(jī)制。如圖2 所示：

（1）潤(rùn)滑液的表面能過(guò)低，會(huì)包裹污染液滴形成遮蔽效應(yīng)，從而使得潤(rùn)滑液快速消耗；（2）潤(rùn)滑液的表面能較高，使得污染液滴在其表面鋪展開來(lái)，因此不能變?yōu)樾∫旱味?；?）潤(rùn)滑液未能完全浸潤(rùn)粗糙的涂層基體，從而在未浸潤(rùn)部位發(fā)生釘扎現(xiàn)象；（4）外界流體對(duì)基體的浸潤(rùn)性更好，從而替換掉潤(rùn)滑液而發(fā)生釘扎現(xiàn)象；（5）潤(rùn)滑液與外界流體互溶。

針對(duì)第三條制備原則，Sett等分析了不同潤(rùn)滑液（如硅油、礦物油、全氟聚醚、離子液體等）與各類外界液體（如水、乙二醇、乙醇、異丙醇、戊烷、甲苯等）的相互作用，詳細(xì)討論了潤(rùn)滑液層與外界液體的互溶問(wèn)題?；ト苓^(guò)程一旦發(fā)生，潤(rùn)滑液將被外界液體置換而喪失疏液性能。

由此可知，超滑液體浸潤(rùn)表面或涂層的制備條件比較苛刻，不合適的涂層基體、不匹配的潤(rùn)滑液都將導(dǎo)致涂層的疏液效果喪失。

1.1 涂層基體的制備

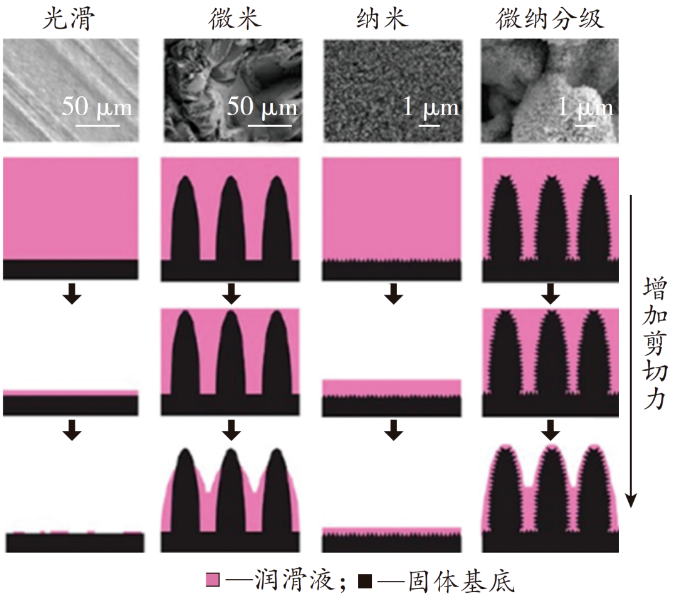

對(duì)于超滑液體浸潤(rùn)多孔表面而言，涂層表面的粗糙度關(guān)乎能否形成強(qiáng)大的物理相互作用來(lái)抑制潤(rùn)滑組分的流失。但究竟是怎樣的表面形貌才最有利于潤(rùn)滑組分的保持成為當(dāng)前研究工作的難題。針對(duì)這個(gè)問(wèn)題，Kim等利用噴砂以及水熱處理的方式在鋁板上分別制備出光滑、微米、納米、微納分級(jí)4種表面（圖3）。

圖3 不同粗糙度的超滑液體浸潤(rùn)多孔表面

Fig. 3 Slippery liquid infused porous surfaces with different roughness

通過(guò)對(duì)比水和乙醇在4種表面的滑動(dòng)角、接觸角滯后以及潤(rùn)滑液的損失來(lái)判斷基體粗糙度對(duì)涂層性能的影響。研究發(fā)現(xiàn)，潤(rùn)滑液占涂層基體的總量不是影響涂層超滑性能的決定因素，而是表面粗糙度。其中納米級(jí)的粗糙度可以最大程度地減弱外界流體對(duì)潤(rùn)滑液的侵蝕，從而降低潤(rùn)滑液損耗以提供長(zhǎng)期的動(dòng)態(tài)疏液性能，而其他結(jié)構(gòu)則很容易造成潤(rùn)滑液的流失。與之相反，對(duì)于仿生荷葉制備的超疏水表面而言則是微納分級(jí)結(jié)構(gòu)可提供最大的接觸角。

因此，對(duì)于超滑表面而言，構(gòu)建納米級(jí)的粗糙度更有利于形成穩(wěn)定的潤(rùn)滑液層。一方面因?yàn)榧{米級(jí)粗糙度表面可形成更密集的突觸點(diǎn)，利用毛細(xì)管作用力來(lái)鎖定潤(rùn)滑液。另一方面，納米級(jí)粗糙度也代表了更加平滑的表面從而降低對(duì)待測(cè)液體潤(rùn)滑性能的影響。

除了一定的表面結(jié)構(gòu)，對(duì)涂層基體的化學(xué)修飾也非常重要。通過(guò)特殊低表面能基團(tuán)的預(yù)處理可以使?jié)櫥簝?yōu)先浸潤(rùn)涂層基體并增強(qiáng)表面的疏液性能。通常使用較多的是表面氟化改性，通過(guò)含氟的硅烷偶聯(lián)劑或者特氟龍沉積等方式在其表面引入低表面能組分，提升對(duì)含氟潤(rùn)滑液的化學(xué)相容性。如Vogel等利用膠體模版法制備出140 nm尺寸的單層孔陣列，并用十三氟辛基三氯硅烷對(duì)其改性。所制備的單層孔陣列可有效鎖止氟化液（DuPontKrytox100）的流失從而提供強(qiáng)有力的防沾污效果。Howell等在聚氯乙烯（PVC）管的內(nèi)部，通過(guò)溶膠凝膠法制備出200 nm 級(jí)的粗糙表面。灌注Krytox100潤(rùn)滑液并將多余潤(rùn)滑液排出后發(fā)現(xiàn)，經(jīng)過(guò)氟化處理的表面仍存在較多的潤(rùn)滑液剩余，而未經(jīng)氟化處理的表面僅剩微量潤(rùn)滑液，說(shuō)明氟化處理對(duì)潤(rùn)滑液附著穩(wěn)定性的提升有重大意義。

1.2 潤(rùn)滑液的選擇

潤(rùn)滑液的選擇對(duì)超滑液體浸潤(rùn)表面的性能具有決定性意義。當(dāng)前文獻(xiàn)報(bào)道的潤(rùn)滑液主要包括全氟聚醚、礦物油、硅油、離子液體等。但是并不是所有的潤(rùn)滑液都可以用于超滑表面。首先需要滿足以下幾個(gè)要求：（1）表面張力較低（通常小于30 mN/m），不僅有利于潤(rùn)滑液在粗糙基體的擴(kuò)散而且可賦予涂層超強(qiáng)的疏液、防黏附效果。（2）不容易揮發(fā)而使得潤(rùn)滑液不會(huì)快速損耗。（3）具有一定的黏度（通常大于100 mm2/s），黏度過(guò)低，易于損耗；黏度過(guò)高則既不利于在粗糙基底的擴(kuò)散也不利于疏液性能的提升。（4）具有化學(xué)惰性且不易與環(huán)境介質(zhì)互溶。能滿足上述要求的物質(zhì)主要有含氟化合物、硅油或氟化硅油。

此外還可以選擇具有特殊功能的潤(rùn)滑液以賦予涂層獨(dú)特的性能。例如Tian等在玻璃表面構(gòu)建氧化鋅納米柱，并向其中注入含磁性Fe3O4的硅油，在外加磁場(chǎng)變化的條件下可實(shí)現(xiàn)光滑表面和粗糙表面之間的快速切換，從而實(shí)現(xiàn)液體定向運(yùn)輸?shù)墓δ堋u等在較低熔點(diǎn)的石油中加入具有光熱性能的納米氧化鐵顆粒，并加入到氟化的陽(yáng)極氧化鋁表面。在受到外界光照后納米粒子吸收光能升溫，可將固體的潤(rùn)滑液變?yōu)橐后w，不僅具有良好的防沾污、防覆冰效果而且可以實(shí)現(xiàn)實(shí)時(shí)的表面修復(fù)性能。因此在超滑液體浸漬涂層的制備過(guò)程中必須多方位考慮涂層的應(yīng)用場(chǎng)景，針對(duì)不同的外界污染物選擇合適的潤(rùn)滑液。

2 類液態(tài)高分子刷涂層

類液態(tài)高分子刷涂層是指將特定成分的聚合物鏈一端以一定的接枝密度固定在基材（涂層或基底）之上，而另一端以可自由活動(dòng)的方式均勻排布于基材表面，由此模擬出類似液體般的潤(rùn)滑效果。根據(jù)高分子刷是僅接枝于基材表面還是均勻分布于整個(gè)涂層基體之中可分為單層類液態(tài)高分子刷涂層和聚合物基類液態(tài)高分子刷涂層，其典型結(jié)構(gòu)及其構(gòu)筑方法見圖4。無(wú)論采取何種形式，需要滿足的制備條件主要有2個(gè)：（1）具有眾多反應(yīng)活性位點(diǎn)的涂層基材；（2）能夠和涂層基材反應(yīng)的可自由活動(dòng)的低表面能分子。

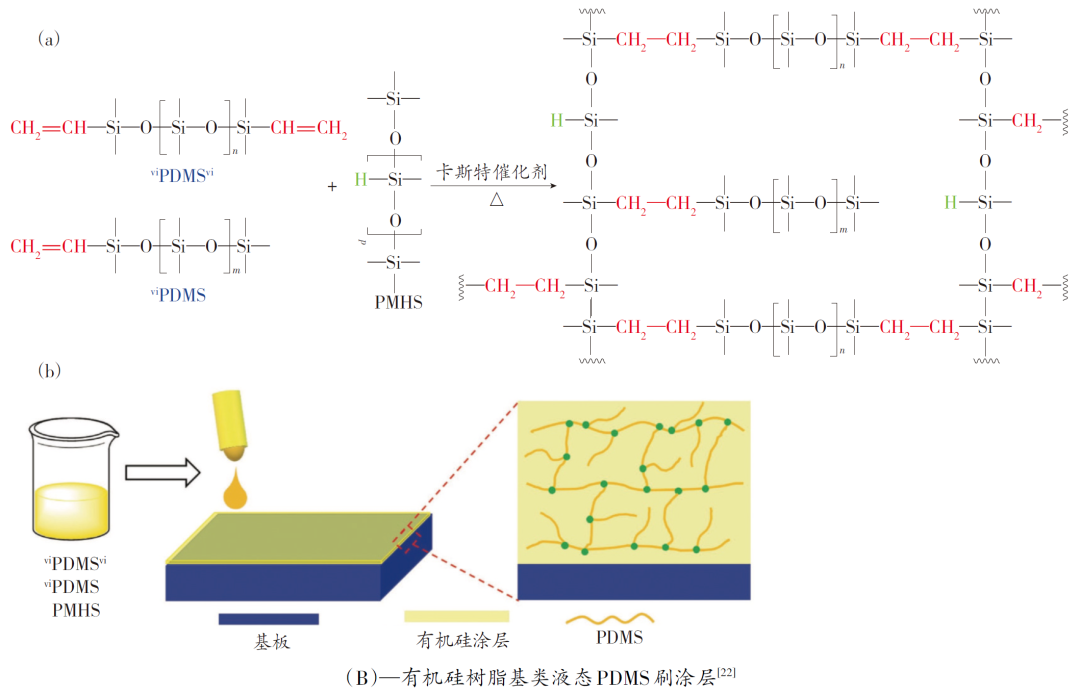

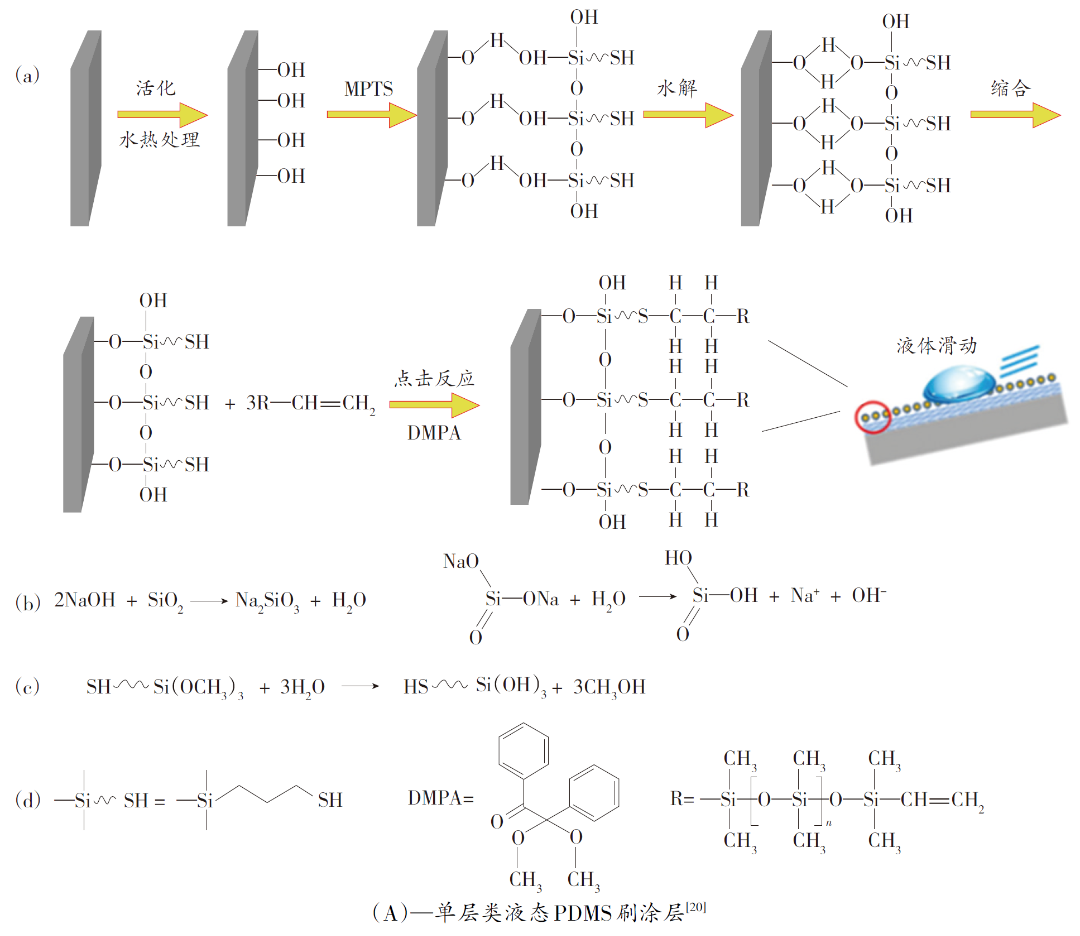

圖4 類液態(tài)PDMS刷涂層的制備與結(jié)構(gòu)

Fig. 4 Preparation and structure of liquid-like PDMS brush coatings

2.1 單層類液態(tài)高分子刷涂層

對(duì)于以烷烴或者全氟烷烴等低表面能端基的活性小分子，通過(guò)氣相或液相反應(yīng)接枝在涂層表面構(gòu)建單分子層類液態(tài)表面。如果接枝密度過(guò)高則烷基鏈段無(wú)法自由運(yùn)動(dòng)，此時(shí)具有固體般的表面性質(zhì)而不具備良好的滑移效果。與之相反，通過(guò)適當(dāng)?shù)亟档徒又γ芏龋瑒t烷基鏈段因運(yùn)動(dòng)能力增加而呈現(xiàn)出類液體般的表面特性，從而降低對(duì)水以及有機(jī)溶劑等液體的接觸角滯后。

除了這些小分子特性的類液態(tài)表面，聚二甲基硅氧烷（PDMS）及其類似物因極低的玻璃化轉(zhuǎn)變溫度而呈現(xiàn)出很高的鏈段運(yùn)動(dòng)能力，由此制備的類液態(tài)聚合物刷表面也具有很強(qiáng)的防污性能。例如Yu等在紫外線照射下通過(guò)簡(jiǎn)單的巰基-烯點(diǎn)擊化學(xué)將端乙烯基的PDMS接枝到巰基改性的玻片表面，從而制備出光滑、透明且具有動(dòng)態(tài)雙疏特性的單層類液態(tài)高分子刷涂層。即使經(jīng)過(guò)長(zhǎng)時(shí)間的紫外光照射、水流沖擊、高低溫循環(huán)測(cè)試，其動(dòng)態(tài)雙疏特性依然沒有改變。

為了避免復(fù)雜的化學(xué)反應(yīng)和較長(zhǎng)的反應(yīng)時(shí)間。Liu等將高反應(yīng)活性的二甲基二氯硅烷溶解于飽和水的甲苯溶液中，并將其滴涂在親水處理的玻片表面。由于水解縮合反應(yīng)過(guò)程中生成的鹽酸起到了進(jìn)一步的催化作用，因此只需30 s，即可直接制備出機(jī)械穩(wěn)定、耐高溫、耐紫外光照射、耐酸堿腐蝕的類液態(tài)高分子刷涂層，該涂層對(duì)各類極性、非極性溶劑均有很低的接觸角滯后。這種表面改性方法也可以用于制備各類超疏水涂層，不僅可以改變涂層表面的化學(xué)特性而且可以起到協(xié)同增強(qiáng)防黏附的效果。

2.2 聚合物基類液態(tài)高分子刷涂層

盡管類液態(tài)的單層分子刷涂層對(duì)各類污染物均有良好的防污效果，但這類涂層往往需要對(duì)基材進(jìn)行預(yù)處理，并且在機(jī)械磨損下其防污效果也將大打折扣。因此如何設(shè)計(jì)出無(wú)基材選擇性且機(jī)械性能更加優(yōu)異的涂層成為人們研究的新重點(diǎn)。例如，Zhang等在含氫硅油和雙端乙烯基硅油的硅氫加成反應(yīng)過(guò)程中加入少量的（1%）單端乙烯基硅油，將類液態(tài)的可自由活動(dòng)的PDMS鏈段接枝在交聯(lián)網(wǎng)絡(luò)中。由此制備出了無(wú)基材選擇性、透明、耐用且有良好憎液性能的光滑涂層。其中涂層基體的交聯(lián)密度越高、剛性越強(qiáng)，越能減少液滴和涂層表面之間的黏附。而接枝的類液態(tài)高分子刷的鏈長(zhǎng)越長(zhǎng)，鏈段的運(yùn)動(dòng)能力越高，則憎液效果越好，但如果鏈長(zhǎng)過(guò)長(zhǎng)，則富集在表面的高分子鏈之間會(huì)相互纏繞，從而降低其運(yùn)動(dòng)能力。此外接枝后的涂層在固化過(guò)程中由于內(nèi)應(yīng)力的作用，其表面會(huì)出現(xiàn)納米級(jí)尺度的無(wú)規(guī)褶皺。這些褶皺的存在會(huì)擾亂三相接觸線進(jìn)一步提升對(duì)污染物的滑動(dòng)效果。

雖然PDMS作為基體涂層具有較低的表面能和接觸角滯后，但這類涂層強(qiáng)度不高，對(duì)基材的黏附能力也較弱。面對(duì)這些問(wèn)題，Liu的課題組將草酰氯封端的聚二甲基硅氧烷（PDMS-COCl）接枝于市售的羥基丙烯酸樹脂鏈段上，將其與異氰酸酯三聚體相結(jié)合制備出透明光滑耐用的聚氨酯涂層。因?yàn)榫郯滨セw的高交聯(lián)度，所以在面對(duì)不同污染物時(shí)不會(huì)出現(xiàn)鏈段翻轉(zhuǎn)現(xiàn)象，從而保證表面富集的PDMS鏈段可以實(shí)現(xiàn)對(duì)正十六烷以及二碘甲烷的動(dòng)態(tài)防污效果。此外，該涂層可有效排斥墨水、指紋、油漆等的黏附，即使經(jīng)過(guò)長(zhǎng)時(shí)間的磨損之后依然具有良好的防沾污性能。盡管這類涂層已經(jīng)能夠?qū)崿F(xiàn)力學(xué)性能和動(dòng)態(tài)防污的有效協(xié)同，但是他們往往需要較高的固化溫度和較長(zhǎng)的反應(yīng)時(shí)間，在面對(duì)一些溫敏性的基材時(shí)則不太適用。為了克服這些問(wèn)題，Zheng等在原有的基礎(chǔ)上采用2-異氰酸酯甲基丙烯酸乙酯和PDMS-COCl共改性的多元醇樹脂基體，在光引發(fā)劑的作用下與三乙烯基功能單體共聚合。僅僅需要5 min的紫外光照射，即可制備出透明耐用的防污涂層。此外，這種光固化的方式還可以獲得具有圖案化潤(rùn)濕性的表面，進(jìn)一步拓展其實(shí)際應(yīng)用價(jià)值。

光固化的方式還可以運(yùn)用于制備高耐磨性、高柔韌性的高分子刷涂層。例如Zhang等通過(guò)光引發(fā)縮水甘油醚氧丙基多面體倍半硅氧烷（GPOSS）的開環(huán)聚合，將硬度極高的氧化硅內(nèi)核與柔性較好的縮水甘油醚氧丙基網(wǎng)絡(luò)相結(jié)合，形成高度交聯(lián)的納米尺度的有機(jī)無(wú)機(jī)雜化網(wǎng)絡(luò)。由于是在納米尺寸上進(jìn)行雜交，所以裂紋尖端并不能有效地區(qū)分涂層的硬區(qū)和軟區(qū)，故而涂層不僅具有極高的硬度（鉛筆硬度超過(guò)9H），而且具有良好的柔韌性。此外為了賦予涂層一定的防污特性，將單端氨丙基的PDMS鏈段添加進(jìn)GPOSS涂層之中。所制備的涂層即使經(jīng)過(guò)500次的彎折以及200次的鋼絲棉摩擦，其對(duì)水和正十六烷的滑動(dòng)特性依然保持不變。

除了這些PDMS基的類液態(tài)高分子刷涂層，一些含氟聚合物也顯示出同等類液態(tài)特性。例如Niu等采用層層自組裝在固體基板上交替沉積帶正電荷的聚二烯丙基二甲基銨和帶負(fù)電荷的二維過(guò)渡金屬碳（氮）化物（MXene）納米片。最后涂覆全氟辛基甲基丙烯酸乙酯和甲基丙烯酸正丁酯的共聚物層。所制備的涂層在550 nm處的光透過(guò)率為77.3%，對(duì)水和各類有機(jī)溶劑都有較低的滾動(dòng)角，即便是表面張力很低的正己烷，在滾動(dòng)角僅為8°的情況下也可輕松滑動(dòng)且沒有任何液體殘留。研究表明聚合物側(cè)基在—CF2—單元大于8個(gè)的情況下具有形成高度有序的近晶B相液晶的趨勢(shì)，規(guī)則排列的側(cè)鏈則賦予該涂層良好的防污效果。除此之外，MXene的光熱特性也使得該涂層具有極強(qiáng)的自愈合能力，在1.5 kW/m2日光照射2 h后即可有效愈合劃痕。

雖然當(dāng)前研究的類液態(tài)高分子刷涂層已經(jīng)具備一定的抗磨能力，但是面對(duì)持久的機(jī)械磨損時(shí)依然會(huì)導(dǎo)致高分子刷的斷裂，進(jìn)而減弱其潤(rùn)滑性能?；诖?，Liu等將原子轉(zhuǎn)移硅氧烷引發(fā)劑分子嵌入到無(wú)機(jī)二氧化硅溶膠-凝膠層中，制備出具有持久引發(fā)特性的涂層，將其浸泡在單體溶液中后可原位生成類液態(tài)高分子刷。由于二氧化硅網(wǎng)絡(luò)的高硬度，即使經(jīng)過(guò)上萬(wàn)次的高壓摩擦依然具有良好的潤(rùn)滑性能，甚至當(dāng)表面接枝的聚合物刷被磨損后，涂層基體內(nèi)的引發(fā)劑還能夠重新引發(fā)新的單體聚合，從而制備出可重復(fù)再生并且機(jī)械堅(jiān)固的類液態(tài)高分子刷涂層。

3 結(jié) 語(yǔ)

超滑氟硅涂層是一類較新型的表面功能涂層，具有獨(dú)特的液體潤(rùn)滑特性，表現(xiàn)出良好的疏液、防結(jié)冰、防涂鴉、防指紋、抗生物污染等性能，疏液、耐壓、自愈合等方面優(yōu)于超疏表面，在食品包裝、海洋艦船、交通裝備、新能源設(shè)施等領(lǐng)域具有重要應(yīng)用前景。超滑氟硅涂層的研究雖已取得一定進(jìn)展，但其發(fā)展也面臨挑戰(zhàn)，主要有：（1）超滑氟硅涂層的超滑特性與力學(xué)性能存在一定的矛盾，需要依據(jù)應(yīng)用場(chǎng)合，分類設(shè)計(jì)研制相應(yīng)的涂層體系；（2）超滑氟硅涂層在復(fù)雜戶外環(huán)境下的耐污能力不清楚；（3）具有高強(qiáng)度、耐磨損的超滑氟硅涂層制備仍有待研究。
