999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

根據聯合國環境規劃署發布的報告，建筑業占據全球能源需求的34%以上。為了實現節能和減碳目標，我們必須有針對性地改善關鍵行業。我國已經將建筑節能設計列為強制性要求涂料在線coatingol.com。在這一背景下，采用建筑外墻反射隔熱涂料成為一項有效的節能措施。相較于傳統涂料，這種涂料具有顯著的隔熱性能提升。在夏季炎熱、冬季寒冷的地區使用這種涂料可以降低建筑全年制冷能耗28%至34%。尤其在以制冷需求為主的氣候區域，這項技術具有巨大的節能降碳潛力。

壹

我國反射隔熱涂料的種類

我國標準對反射隔熱涂料進行了三種分類：

• 隔熱中涂漆：具有較低的導熱系數，是一種中間層涂料，其特點是具有一定厚度，主要隔熱機理基于熱阻隔。


• 反射隔熱平涂面漆：具有較高的太陽光反射率，表面平整，是一種涂料，其隔熱機理主要基于熱反射。

• 反射隔熱質感面漆：采用合成樹脂為基料，太陽光反射率較高，表面呈現立體造型裝飾效果，其隔熱機理同樣基于熱反射。


以上3種涂料均具有一定的隔熱保溫效果，第一種是以熱阻隔為隔熱機理，后兩種是以熱反射為隔熱機理。

氣凝膠材料以其超低導熱系數、A級不燃、超輕質等獨特特性，在建筑節能降碳方面展現出廣泛的應用潛力。氣凝膠反射隔熱涂料巧妙地結合了熱反射和熱阻隔效應，通過包含導熱系數極低的氣凝膠材料的中間層和具有高太陽光反射率的表面層，協同作用以有效阻斷熱量的傳遞。這種創新的設計不僅提供了卓越的隔熱性能，還滿足了建筑節能的迫切需求。

貳

新型氣凝膠反射隔熱涂料

新型氣凝膠反射隔熱涂料采用二氧化鈦和二氧化硅氣凝膠粉末作為太陽反射層的填料，結合二氧化硅氣凝膠和空心玻璃微珠作為隔熱層的填料制備而成。為增強涂料與建筑墻體的附著效果，底層采用水溶性環氧樹脂膠。這一精心設計的組合不僅提高了反射隔熱效果，而且確保了良好的涂料附著性，使其更適用于建筑應用

施工步驟

氣凝膠反射隔熱涂料在建筑外墻的涂覆過程通常包括以下步驟：

① 表面準備：確保建筑外墻表面平整、干凈，并去除任何塵土、油脂或其他污染物。這有助于提高涂料的附著力。② 底涂層施工：使用水溶性環氧樹脂膠等底涂材料，均勻涂覆在建筑外墻表面。底涂層的選擇旨在增強反射隔熱涂料與墻體的附著效果。③ 太陽反射層涂覆：將含有二氧化鈦和二氧化硅氣凝膠粉末的太陽反射層涂料均勻覆蓋在隔熱涂層之上。確保涂布均勻，以提供良好的太陽反射效果。④ 隔熱層施工：在底涂層完全干燥后，涂布含有二氧化硅氣凝膠和空心玻璃微珠的隔熱層涂料。這一層旨在提供隔熱效果，幫助減少建筑對外界溫度的傳導。（閱讀時請更換步驟③④順序）⑤ 涂料固化：等待整個涂料系統充分固化。具體的固化時間會根據使用的涂料類型而有所不同，因此要遵循涂料制造商的建議。

⑥ 檢查和修復：完成涂覆后，檢查涂料表面是否有缺陷或損壞，并進行修復。確保涂料層整體質量良好。

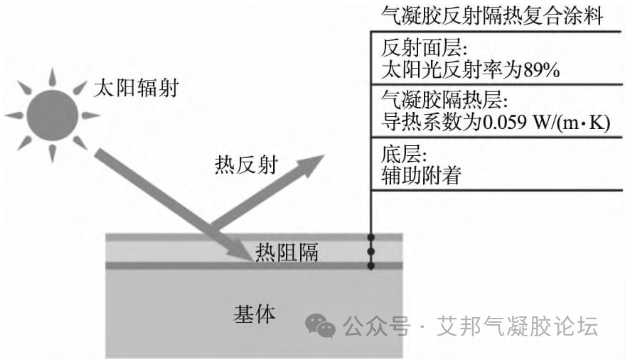

圖1  氣凝膠反射隔熱涂料工作原理及組成

叁

氣凝膠反射隔熱涂料、白色顆粒漆、水泥對比數據

目前，對于反射隔熱涂料的評價主要考慮太陽光反射率、近紅外反射率、導熱系數和隔熱溫差等關鍵指標，檢測標準為GB/T 25261—2018《建筑用反射隔熱涂料》。在研究反射隔熱涂料的節能效果時，可以采用比較建筑在使用涂料前后的制冷能耗的方法。這些評價標準和研究方法有助于全面了解反射隔熱涂料的性能和實際應用效果。

新型氣凝膠反射隔熱涂料的結構包括反射面層、氣凝膠隔熱層和底層。該涂料通過反射大部分太陽輻射，同時借助多種機理協同作用，如阻隔熱傳導等。我們進行了太陽光反射率、導熱系數和隔熱溫差的測試，并以夏季炎熱、冬季溫暖的地區為例，計算了其在建筑外墻上應用的節能潛力。這種涂料的設計和性能特點使其在提高建筑能效方面具有顯著的潛力。

01 氣凝膠反射隔熱涂料的熱反射率

氣凝膠反射隔熱涂料的熱反射率是指該涂料對熱輻射的反射能力。這一性能在降低建筑表面溫度、減輕熱負荷以及提高節能效果方面起到關鍵作用。對于氣凝膠反射隔熱涂料，由于其設計用于提高建筑的隔熱性能，其熱反射率通常較高。這意味著涂覆了這種涂料的表面能夠更有效地反射掉來自太陽輻射的熱量，減緩建筑物的升溫。

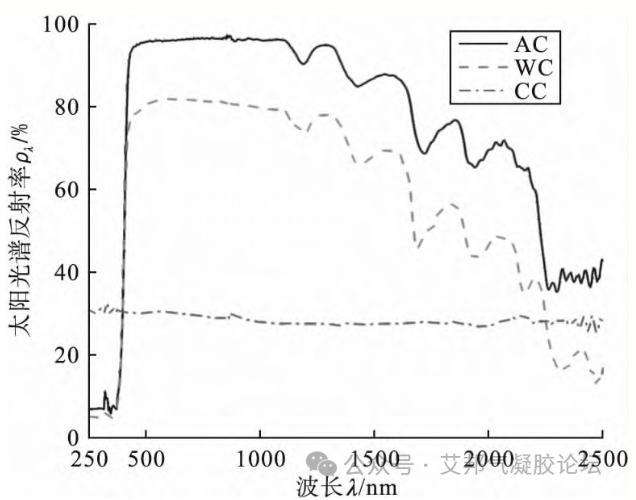

圖2展示了氣凝膠反射隔熱涂料（AC）與兩種常用外墻材料（WC、CC）的太陽光譜反射率。通過計算，得出三種材料的平均太陽光反射率分別為89%、74%和29%，而近紅外反射率分別為91%、73%和28%。明顯可見，與兩種常用外墻材料相比，氣凝膠反射隔熱涂料的太陽光反射率和近紅外反射率分別提升了20%、207%和25%、225%。這突顯了氣凝膠涂料在反射性能上的顯著優勢。

圖2  3類材料的太陽光譜反射率

02 氣凝膠反射隔熱涂料的導熱系數

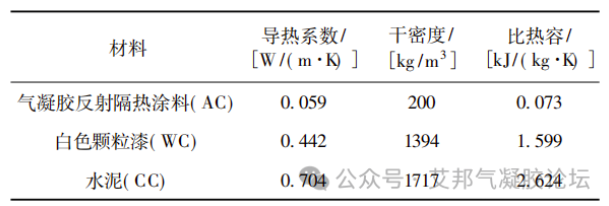

氣凝膠反射隔熱涂料的導熱系數通常較低，這是其優越的隔熱性能的關鍵因素之一。具體的導熱系數取決于具體的氣凝膠反射隔熱涂料的配方和制備工藝，不同廠家和產品可能有略微不同的性能。通常來說，氣凝膠本身是一種多孔且輕質的材料，其導熱系數相對較低。而在反射隔熱涂料中，氣凝膠通常被設計成一層隔熱層，有效減緩了熱量的傳導。表1為氣凝膠反射隔熱隔熱涂料(AC)與兩種常用外墻材料( WC、CC )的熱物性參數，可見因為AC中的二氧化硅氣凝膠具有超輕、超低導熱和納米級多孔結構，其導熱系數、干密度和比熱容遠低于WC和CC。相比于WC、CC兩種外墻材料，AC的導熱系數分別降低了87%、92%。

表1  3類涂料的熱物性參數

03 氣凝膠反射隔熱涂料的隔熱溫差

氣凝膠反射隔熱涂料的隔熱溫差通常取決于多個因素，包括涂料的配方、厚度、表面特性，以及環境條件等。隔熱溫差是指涂料應用后，建筑表面溫度與未涂料表面溫度之間的差異。一般而言，氣凝膠反射隔熱涂料通過其特殊設計的隔熱層，可以有效降低建筑表面的溫度，從而減緩室內的升溫。這種隔熱效果有助于提高建筑的能效，降低空調負荷，從而實現節能的目的。

測試結果計算的AC、WC、CC的隔熱溫差分別為33.8℃、24.6℃、8.89℃，可見氣凝膠反射隔熱復合涂料的隔熱性能遠大于其他普通涂料。

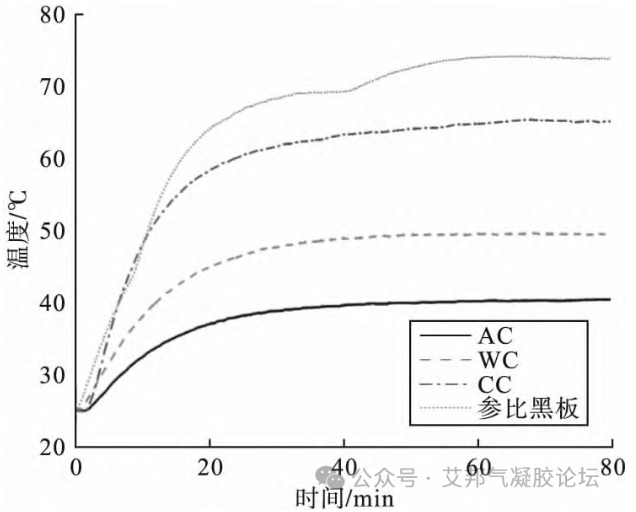

由圖3還可以看出，在初始階段，AC的溫升曲線斜率遠小于其他涂料及參比黑板，且較早的達到了溫度動態平衡，最終穩定在 40.3℃ ，而WC和CC則最終分別穩定在49.5℃、65.2℃ ，說明氣凝膠反射隔熱涂料其較高的太陽光反射率反射了大部分的光輻射能量；其極低的導熱系數進一步阻隔了熱量向基體的傳遞，熱反射和熱阻隔協同作用，得到了較好的隔熱效果。

圖3  不同涂料的動態升溫

04 氣凝膠反射隔熱涂料應用于夏熱冬暖地區的節能潛力

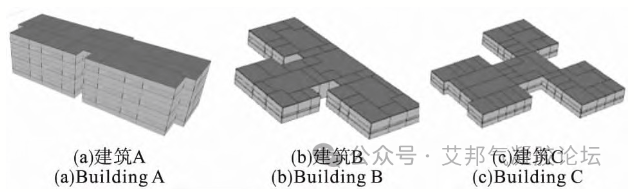

以制冷需求為主且太陽輻射強度較大的夏熱冬暖地區為例，針對該地區一字型、T字型、T字型(大戶型)3種典型建筑模型，計算氣凝膠反射隔熱涂料(AC) 與兩種常用外墻材料( WC、CC)應用于典型住宅建筑全年制冷能耗。WC、CC的太陽光反射率分別代表目前該地區的新建建筑與老舊建筑。3種典型建筑模型如圖4所示。

圖4  3種典型建筑的模型

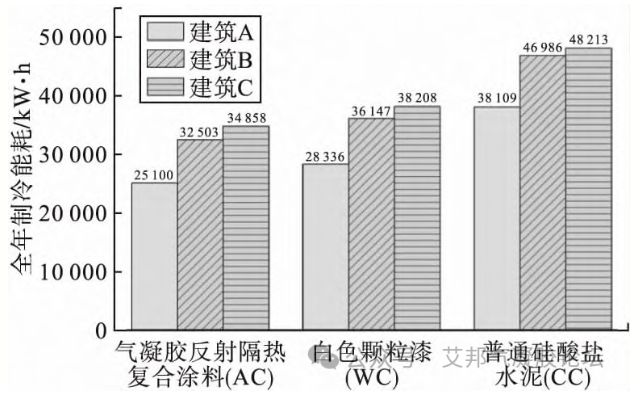

圖5所示為3種典型建筑外墻分別應用AC、WC、CC后的全年制冷能耗，由圖5可知，使用AC后，建筑的制冷能耗有了顯著降低：相比于代表老舊建筑涂料的CC，全年制冷能耗降低了27.70%～34.14%；相比于代表新建建筑涂料的WC，全年制冷能耗降低了8.8%～ 11.4%。

進一步分析可知，使用氣凝膠反射隔熱涂料（AC）對不同建筑類型的節能效果也不同，如相比于CC，建筑A的全年制冷能耗減少了13 009 kW·h，而建筑B則減少了14 483 kW·h，建筑C減少了13 355 kW·h。

圖5  全年制冷能耗

總結

根據上述數據，氣凝膠反射隔熱涂料表現出出色的隔熱性能和卓越的節能效果，適用于建筑領域的節能和減碳措施。特別是在以制冷需求為主的氣候區域，其潛在的節能減碳效果更為顯著。總體而言，氣凝膠反射隔熱涂料在建筑領域的應用趨勢表現為更加注重可持續性、智能化、多功能性設計以及與綠色認證的結合。這些趨勢將推動氣凝膠涂料技術的不斷創新，為建筑行業提供更可持續、高效的解決方案。
