999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

摘要：主要對(duì)中纖板、刨花板采用膩?zhàn)庸瓮糠膺吂に嚕ㄟ^(guò)低溫粉末噴涂及固化得到了高質(zhì)量的邊線涂層，并參照相關(guān)標(biāo)準(zhǔn)對(duì)邊部粉末涂層進(jìn)行測(cè)試，分析了低溫粉末靜電噴涂過(guò)程中人造板封邊對(duì)涂層質(zhì)量的影響，確定了膩?zhàn)庸瓮糠膺吂に囅鄬?duì)于水性封邊工藝具有高填充性、易施工、易打磨的優(yōu)點(diǎn)。膩?zhàn)庸瓮糠膺吿幚砉に?，采用傳統(tǒng)的批灰施工方式，可以實(shí)現(xiàn)各種形狀的人造板封邊處理，是一種兼顧填充性及高操作自由度的低成本、高效的人造板粉末噴涂封邊工藝。

關(guān)鍵詞：粉末涂層  低溫粉末噴涂 人造板粉末噴涂封邊工藝

引言

靜電低溫粉末噴涂技術(shù)，是利用高壓靜電，將低溫粉末涂料均勻地吸附在基材表面，再通過(guò)循環(huán)熱風(fēng)烘道或中波紅外+循環(huán)熱風(fēng)烘道，實(shí)現(xiàn)粉末熔融固化的環(huán)保噴涂技術(shù)[1]涂料在線coatingol.com?？蓱?yīng)用低溫粉末噴涂的基材——密度纖維板及刨花板等人造板是以木材或其他非木材植物為原料，經(jīng)一定機(jī)械加工分離成各種單元材料后，施加或不施加膠粘劑和其他添加劑膠合而成的板材或模壓制品[2]，它們?cè)诤穸确较蛏洗嬖诿芏炔町?，一般情況下，基材上、下表面的密度較大，中間部分密度較小[3]。人造板粉末噴涂固化烘烤階段，厚度方向密度差異容易造成板體厚度方向膨脹程度不同，從而導(dǎo)致基材側(cè)邊開(kāi)裂，進(jìn)而嚴(yán)重影響涂層質(zhì)量，這個(gè)問(wèn)題在中纖板粉末噴涂應(yīng)用中最容易出現(xiàn)。此外，人造板粉末噴涂熱固化過(guò)程中，人造板基材內(nèi)部水分、未干透的膠水、添加劑或其他小分子物質(zhì)

有受熱溢出的趨勢(shì)，若處理不當(dāng)，容易造成粉末涂層出現(xiàn)基材開(kāi)裂、縮孔、針孔及鼓泡等缺陷。此外，為了保證側(cè)邊粉末涂層流平完好，需要保證板材封邊層的打磨性，以實(shí)現(xiàn)粉末基底平整，確保粉末熔融流平?？傃灾?，高質(zhì)量的人造板粉末噴涂對(duì)人造板基材性能及封邊材料工藝有較高的要求。

目前人造板粉末噴涂封邊技術(shù)有UV、水性漆、粉末、PUR封邊等。UV封邊技術(shù)受到工藝自由度及工藝可靠性的限制，難以保證板材噴涂一次成品率以及復(fù)雜形狀板件封邊處理，目前逐漸淡出技術(shù)應(yīng)用圈。粉末封閉處理技術(shù)，受到成本及操作性的限制，目前應(yīng)用相對(duì)較少。PUR封邊可以實(shí)現(xiàn)中纖板及刨花板的粉末噴涂，但是受到工藝自由度的限制，難以實(shí)現(xiàn)非直邊板件封邊處理。水性漆封閉技術(shù)，兼顧了封閉性能及施工高自由度，適用于各種平面形狀工件，

目前在人造板粉末噴涂中應(yīng)用最為廣泛。

本文通過(guò)對(duì)比應(yīng)用目前主流的人造板水性封邊技術(shù)，將一種新的粉末封邊技術(shù)方式——膩?zhàn)庸瓮糠膺吋夹g(shù)應(yīng)用到中纖板及刨花板的粉末噴涂前處理中，通過(guò)測(cè)試及分析以確認(rèn)該工藝在中纖板及刨花板靜電粉末噴涂前處理封邊的適用性，為進(jìn)一步豐富人造板靜電粉末噴涂封邊工藝類(lèi)型提供參考。

1 實(shí)驗(yàn)部分

1.1 試驗(yàn)材料與設(shè)備

1.1.1 試驗(yàn)材料

人造中纖板(12 mm，含水率7%~8%，密度690 kg/m3)、刨花板(20 mm，含水率9%~10%，600 kg/m3)：江西騰臻家具有限公司；環(huán)氧-聚酯低溫固化粉末涂料：理論固化條件為3 min@130 ℃，江蘇銳康新材料有限公司；耐高溫彈性乳液刮涂膩?zhàn)?組成材料：彈性環(huán)氧乳液、滑石粉等)：自制；水性單組分粉末封邊漆JW310280：廣東花王涂料有限公司。

1.1.2 試驗(yàn)設(shè)備

靜電噴涂機(jī)整套設(shè)備：深圳市成企鑫科技有限公司；KT-506木材水分儀感應(yīng)式木材水分測(cè)試儀：上?？?jī)泰電子科技有限公司；DHG-9075A型電熱鼓風(fēng)干燥箱：上海一恒科技有限公司；RS-02A型號(hào)氣紅外試驗(yàn)爐：廣西熱神燃?xì)饪萍加邢薰荆籉LUKE-VT06/CN輕便型紅外熱像儀：福祿克測(cè)試儀器(上海)有限公司。

1.2 試驗(yàn)方法

1.2.1 封邊處理工藝

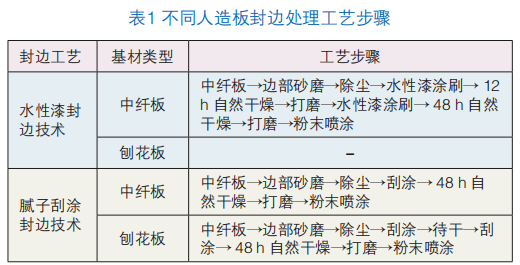

水性漆封邊，采用涂刷或噴涂的方式將水性漆施加到人造板側(cè)邊；膩?zhàn)庸瓮糠膺?，采用家具制造前處理中廣泛應(yīng)用的批灰施工方式，將含高粉劑填料及高性能的耐高溫膩?zhàn)邮┘拥饺嗽彀鍌?cè)邊。上述封邊技術(shù)應(yīng)用的涂刷、噴涂及批灰施工方式，施工自由度高，適用于各種復(fù)雜的平面形狀。本試驗(yàn)針對(duì)中纖板及刨花板分別采用水性漆封邊技術(shù)及膩?zhàn)庸瓮糠膺吋夹g(shù)，具體工藝步驟見(jiàn)表1。

人造板在進(jìn)行封邊處理之前，為去除毛刺，需對(duì)基材邊部采用180目砂紙磨砂，磨砂后采用壓縮空氣進(jìn)行除塵處理。中纖板在初次打磨后，側(cè)邊相對(duì)平整且無(wú)明顯孔隙，刨花板經(jīng)過(guò)打磨后平整度有所提高，但是側(cè)邊孔隙較多。中纖板水性漆一次涂刷12 h后，采用240目砂紙對(duì)邊部側(cè)邊豎起的纖維毛刺進(jìn)行粗打磨，然后進(jìn)行二次水性漆涂刷施工，水性漆封邊層48 h完全干燥后，對(duì)工件側(cè)邊分別采用240目、320目砂紙打磨，為粉末噴涂固化提供平整光滑的

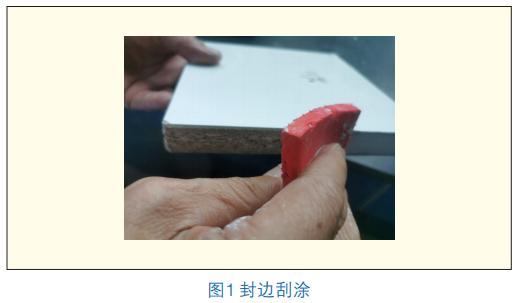

基底表面，使粉末涂料能夠熔融流平。由于刨花板側(cè)邊孔隙數(shù)目較多且尺寸較大，水性漆無(wú)法填充，因此，放棄水性漆封邊技術(shù)在刨花板的應(yīng)用。中纖板膩?zhàn)臃膺吂瓮亢蠓膺厡酉鄬?duì)平整；刨花板經(jīng)過(guò)膩?zhàn)映醮畏膺吂瓮亢笃秸?，但干燥過(guò)程出現(xiàn)凹坑塌陷，為保證封閉層平整性，需要進(jìn)行二次刮涂處理。人造板封邊刮涂(圖1)膩?zhàn)咏?jīng)過(guò)24 h干燥后依次采用180目、240目、320目砂紙打磨。

1.2.2 靜電粉末噴涂及紅外固化

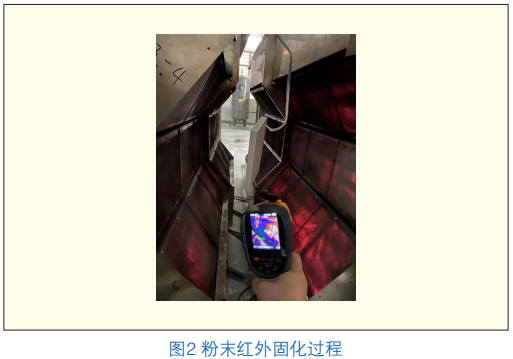

為避免粉末靜電噴涂過(guò)程中，電壓過(guò)高而導(dǎo)致的粉層擊穿[4]，本試驗(yàn)設(shè)置靜電電壓為65 kV，采用手工噴涂，控制噴涂距離15~20 cm。將噴涂好的工件，懸掛進(jìn)入紅外燃?xì)鈱?shí)驗(yàn)爐。由于環(huán)氧樹(shù)脂的分子結(jié)構(gòu)中參與反應(yīng)的環(huán)氧基團(tuán)一些官能團(tuán)在紅外光譜區(qū)存在有較強(qiáng)的吸收峰[5]，且根據(jù)粉末性能與紅外光譜圖數(shù)據(jù)之間的關(guān)系。根據(jù)紅外輻射溫度與輻射板波長(zhǎng)的關(guān)系，將燃?xì)獯呋瘜?shí)驗(yàn)爐板面溫度設(shè)置為300 ℃。采用紅外熱成像儀跟蹤工件紅外固化過(guò)程(圖2)中溫度變化及采用目視方式觀測(cè)粉末熔融過(guò)程。固化工作過(guò)程中，爐體中間區(qū)域空氣溫度大致為80 ℃，工件通過(guò)吸收熱輻射能量實(shí)現(xiàn)升溫，當(dāng)工件整體溫度升高到130 ℃后，且觀測(cè)到工件表面及側(cè)邊區(qū)域粉末完成熔融，隨即將工件移動(dòng)至爐體外側(cè)冷卻，完成人造板粉末噴涂固化過(guò)程。

1.3 封邊層及涂膜性能測(cè)試

本試驗(yàn)根據(jù)基材處理與涂膜性能的相關(guān)情況，重點(diǎn)對(duì)側(cè)邊涂層進(jìn)行涂層外觀觀測(cè)及工件側(cè)邊溶脹測(cè)試，測(cè)試標(biāo)準(zhǔn)參考T/CSTM 00456—2021《中密度纖維板(MDF)粉末噴涂技術(shù)規(guī)范》。

2 結(jié)果與討論

2.1 試驗(yàn)結(jié)果

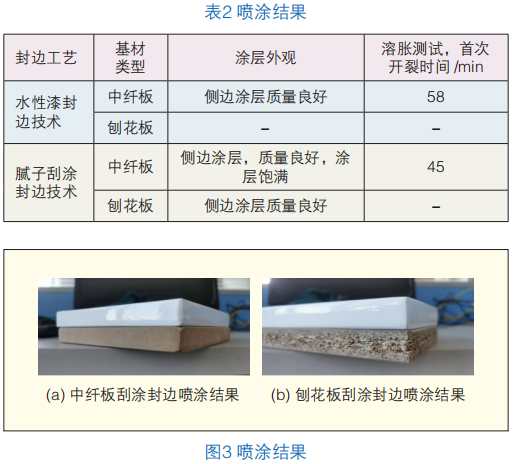

噴涂結(jié)果如表2所示，其中中纖板及刨花板采用膩?zhàn)庸?/p>

涂封邊工藝的結(jié)果如圖3所示。

2.2 結(jié)果分析

2.2.1 不同封邊工藝及封邊材料對(duì)涂膜質(zhì)量的影響

本次測(cè)試中，由于刨花板水性漆封邊，無(wú)法提供平整基底，因此水性漆未能實(shí)現(xiàn)刨花板粉末噴涂。

中纖板水性漆封邊樣，中纖板及刨花板膩?zhàn)庸瓮糠膺厴油繉游匆?jiàn)開(kāi)裂、涂層坍塌及氣孔之類(lèi)缺陷。人造板在粉末固化過(guò)程中，基材板側(cè)邊存在潛在開(kāi)裂及板內(nèi)水汽溢出的趨勢(shì)，由于兩種封邊材料具備足夠的力學(xué)性能，抑制了粉末涂層缺陷產(chǎn)生。其中，水性漆及膩?zhàn)邮┘拥交膫?cè)邊時(shí)，封邊材料內(nèi)的樹(shù)脂成分會(huì)滲透到基材側(cè)邊面的孔隙中，樹(shù)脂交聯(lián)后形成“漆釘”，將封邊層穩(wěn)穩(wěn)地釘扎在板材側(cè)邊，從而緩解了基材受熱傳遞的變形影響；此外，水性漆及膩?zhàn)臃膺叢牧显诜勰┩繉訜峁袒A段未發(fā)生分解及變形，水性漆及膩?zhàn)有纬煞膺厡泳邆渥銐虻拿荛]性，阻止了板內(nèi)物質(zhì)受熱溢出，保證了涂層的完整性。

中纖板粉末噴涂樣本中，水性漆封邊樣本側(cè)邊涂層的飽滿(mǎn)度要弱于膩?zhàn)臃膺厡訕颖荆@是因?yàn)槟佔(zhàn)又泻罅炕厶盍?，其打磨性?xún)?yōu)于水性漆，在相同打磨工藝下，水性漆封邊層的粗糙度可能更大一些，從而導(dǎo)致水性漆封邊的粉末固化層的飽滿(mǎn)度低。

2.2.2 不同封邊工藝對(duì)MDF粉末涂膜溶脹極限的影響

水溶脹測(cè)試用于預(yù)測(cè)MDF噴涂粉末涂料后，其組建邊緣開(kāi)裂的可能性，也可以用于初步評(píng)估封邊層的性能。溶脹測(cè)試過(guò)程中，裂紋出現(xiàn)的過(guò)程大致是：邊緣孔周邊板材首先吸水膨脹，其中，人造中纖板的密度是影響板材水分?jǐn)U散

的重要因素。隨著水分不斷擴(kuò)散到板材邊緣，板材側(cè)邊涂層逐漸有開(kāi)裂趨勢(shì)，由于封邊層的限制，邊緣的膨脹變形受到限制，該過(guò)程中粉末涂層的完整。隨著水溶脹測(cè)試的繼續(xù)開(kāi)展，邊緣板材吸水逐漸增多，封邊層逐漸無(wú)法抵制板材開(kāi)裂，封邊層及粉末涂層拉裂，出現(xiàn)第一條裂紋。

粉末噴涂人造板水溶脹測(cè)試極限與中纖板的密度、封邊層及粉末涂層材料抗裂性能密切相關(guān)。本次參與測(cè)試的中纖板密度為690 kg/m3，人造中纖板水性封邊及膩?zhàn)庸瓮糠膺吶苊洔y(cè)試中首條裂紋出現(xiàn)的時(shí)間接近，分別是58 min及45 min，由此可大致推斷，本次試驗(yàn)中膩?zhàn)庸瓮糠膺厡拥男阅芘c水性漆封邊層性能接近。

3 結(jié)語(yǔ)

(1) 由于水性漆缺乏足夠填充性，無(wú)法滿(mǎn)足類(lèi)似刨花板之類(lèi)疏松且多孔的人造板基材粉末噴涂封邊應(yīng)用。耐高溫膩?zhàn)庸瓮抗に?，具有高填充性、易施工、易打磨及高封閉性的優(yōu)點(diǎn)，可實(shí)現(xiàn)中纖板及刨花板粉末噴涂應(yīng)用。

(2) 人造板粉末噴涂膩?zhàn)庸瓮糠膺吿幚砉に?，采用傳統(tǒng)的批灰施工方式，可以實(shí)現(xiàn)各種形狀的人造板封邊處理，是一種兼顧填充性及高操作自由度的低成本、高效的封邊工藝，為進(jìn)一步豐富人造板低溫粉末噴涂封邊技術(shù)類(lèi)型提供參考。

參考文獻(xiàn)：

[1] 竇心濤，周師岳. MDF人造板粉末靜電涂裝技術(shù)[J]. 涂料技術(shù)與文摘，2014，35(3):42-46.

[2] 全國(guó)人造板標(biāo)準(zhǔn)化技術(shù)委員會(huì). 人造板及飾面人造板理化性能試驗(yàn)方法：GB/T 17657—1999[S]. 北京：中國(guó)標(biāo)準(zhǔn)出版社，1999.

[3] 劉際平，高志豪，顧頌文. 一種熱敏基材封邊的固化方法：201410025193.6[P]. 2014-01-20.

[4] 南仁植. 粉末涂料涂裝技術(shù)[M]. 北京：化學(xué)化工出版社，2014.

[5] 王一建，駱劍，費(fèi)海峰，等. 人造板粉末涂裝紅外加熱快速固化技術(shù)[J]. 涂料技術(shù)與文摘，2016，37(8)：19-23.

來(lái)源：2021/2022中國(guó)粉末涂料與涂裝行業(yè)年會(huì)會(huì)刊

作者：文 / 陳 靈 / 謝羽騏 / 任 華 (江西邁亞科技有限公司)
