999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

摘要：從海洋用粉末涂料高性能要求出發(fā)，結(jié)合相關(guān)涂層標(biāo)準(zhǔn)及表面處理方法，并對其他科研工作者的工作進行了歸納，介紹了海洋用粉末涂料產(chǎn)品的性能要求。

0 引言

海洋占地球表面70%的面積，世界貿(mào)易中90%以上的貨物依靠海洋運輸。加上海洋石油工業(yè)的發(fā)展，對海洋防腐材料的要求及需求越來越高涂料在線coatingol.com。這些內(nèi)在原因與外部原因促進了海洋防腐材料的發(fā)展海洋環(huán)境是非常苛刻的腐蝕和污損環(huán)境,因此腐蝕和污損一直是海洋防腐材料面臨的主要問題。腐蝕和污損問題的發(fā)生會對海洋用材的正常運行和使用性能造成嚴(yán)重影響，因此海洋用材需要高性能涂料對其進行防護。針對海洋特殊的環(huán)境，噴涂在海洋用材的涂層，其耐候、腐蝕、抗菌、耐刮擦、耐鹽等性能需要大大增強。近年來海洋用粉末涂料產(chǎn)品的開發(fā)及研究層出不窮。但是相比于國外，我國在其方面的研究還是大大的落后于國外。故在海洋用粉末產(chǎn)品的研究上，我們還需下苦工。本文歸結(jié)了近年來針對海洋防腐與耐鹽霧方面的研究進行了歸結(jié)。

1 海洋用涂層性能檢測標(biāo)準(zhǔn)文件

在海洋如此惡劣的環(huán)境下，為了減少材料資源的浪費，人工財力的浪費。在針對海洋用材的保護這個問題上，我們需要做到全方面、高質(zhì)量的滿足。在海洋用材的保護涂膜上，我們一般執(zhí)行ISO12944、NORSOKM501、NACE SP0108、ISO20340這幾個標(biāo)準(zhǔn)。

ISO12944是國際化組織ISO在1998年推出的《Corrosion Protection of Steel Structures by Protective Paint Systems》 (鋼結(jié)構(gòu)防護涂料系統(tǒng)的腐蝕保護)的一個全球防腐蝕的研究的公認(rèn)標(biāo)準(zhǔn)。此標(biāo)準(zhǔn)劃分了涂層的耐久性，劃分了大氣腐蝕環(huán)境，提供了設(shè)計考慮，說明了海洋用材的表面類型及表面處理，推薦了腐蝕環(huán)境可以采用何種涂層體系，提供了實驗室性能檢測的方法及其評判標(biāo)準(zhǔn)，規(guī)定了涂裝的工作實施和監(jiān)管。ISO12944；2017是鋼結(jié)構(gòu)涂層防護行業(yè)應(yīng)用最廣泛，接受程度最高的標(biāo)準(zhǔn)之一。此標(biāo)準(zhǔn)同樣適用于海洋用粉粉末涂料的鋼結(jié)構(gòu)腐蝕性能檢測。

NORSOKM501《海上平臺表面處理及防護涂層》標(biāo)準(zhǔn)是由挪威石油工業(yè)領(lǐng)域經(jīng)廣泛參與而制定的。此標(biāo)準(zhǔn)規(guī)定了海洋涂層的選擇及施工工藝，規(guī)定了基材的處理及涂層的厚度性能要求。

NACE SP 0108《防護涂層對近海結(jié)構(gòu)的腐蝕控制》，此標(biāo)準(zhǔn)適用于腐蝕控制的代表、涂裝施工方及涂料制造商，敘述了涂層材料，涂層測試協(xié)議、涂裝施工、質(zhì)量保證及其修補方法。

ISO 20340《海上平臺及相關(guān)結(jié)構(gòu)防護涂層體系的性能要求》此標(biāo)準(zhǔn)在明確的對海洋平臺及其相關(guān)結(jié)構(gòu)防護涂層需要達到的性能要求以及相對應(yīng)的試驗方法。

2 底材前處理工藝及涂層性能檢測標(biāo)準(zhǔn)概述

2.1 底材處理

在ISO12944-4：2017版中明確要求各種底材需進行的表面處理。

2.1.1 熱浸鍍鋅鋼

鋅層采用非金屬磨料進行掃射噴射處理，在掃射噴射清理后，鋅層應(yīng)為連續(xù)的，沒有機械損壞。鍍鋅表面沒有會損害防腐蝕涂層耐久性的附著雜質(zhì)。經(jīng)掃射噴射清理后的表面應(yīng)具有均勻的暗淡外觀。

2.1.2 熱噴涂金屬面

采用掃射清理或其他合適的方式去除糙化表面，去除灰塵，確保后道涂層能牢固附著。

2.1.3 電鍍鋅和粉末鍍鋅面

附著不牢的電鍍鋅或粉末鍍鋅涂層應(yīng)該被去除，電鍍鋅或粉末電鍍鋅表面的污染物應(yīng)被去除，采用專用的的清潔劑、熱水、蒸汽清洗或化學(xué)方式處理，然后采用惰性砂或其他經(jīng)證實的適用材料進行掃射噴射清理。

2.1.4 其他涂漆面

表面的污染物應(yīng)被去除，采用專用的的清潔劑、熱水、蒸汽清洗或化學(xué)方式處理，然后采用惰性砂或其他經(jīng)證實的適用材料進行掃射噴射清理。

在NORSOKM501中規(guī)定在首次涂漆施工之前，待涂裝表面必須清潔、干燥、沒有油脂，并且具有技術(shù)規(guī)格書所要求的表面粗糙度和清潔度。噴射清理后，灰塵和磨料等必須要從表面去除，表面殘存微粒數(shù)量和大小不得超過ISO 8502-3中等級2的規(guī)定。清理后表面的可溶性雜質(zhì)的含量，按ISO 8502-6 標(biāo)準(zhǔn)用蒸餾水萃取后測試，電導(dǎo)率不得超過相當(dāng)于依照ISO 8502-9 測試20 mg/m2 NaCl含量時的測試值。

2.2 涂層性能要求

在ISO20340中明確要求涂層的耐鹽霧老化性能，附著力性能，耐陰極剝離性能及浸海水性能。

2.2.1 涂層最低性能要求

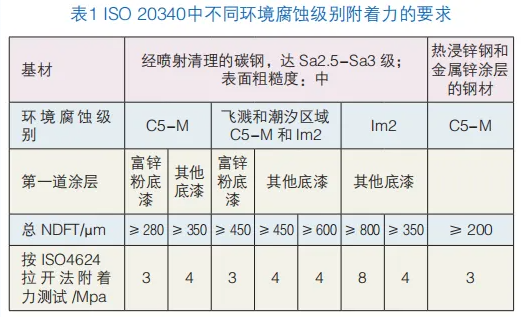

ISO20340中要求附著力性能如表1。

2.2.2 耐陰極剝離與浸海水試驗

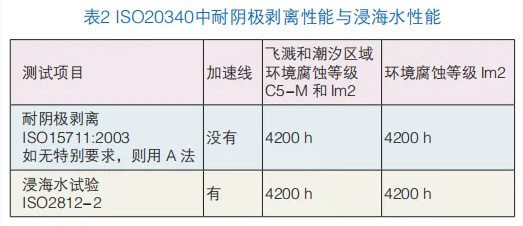

ISO20340中要求耐陰極剝離性能與浸海水性能如表2。

2.2.3 涂層的耐鹽霧老化性能

根據(jù)ISO20340中的試驗方式：在每個測試面板上繪制一條劃線以確保充分暴露于測試的所有元素。劃線應(yīng)該采用機械方法(如采用一種一個帶有鈷槽鉆頭的鉆床的機械)。劃線至少長度50 mm，寬度2 mm，距任一長板邊的距離大于12.5 mm，距任一短板邊的距離大于25 mm。劃線應(yīng)完劃透油漆涂層直至碳鋼底材。劃線要和板面垂直。在熱浸鍍鋅和熱噴涂金屬涂層上，劃線應(yīng)完全通過油漆涂層和金屬層直至碳鋼。進行暴露循環(huán)持續(xù)一周(168 h)試驗包括：

(1) 72 h的紫外線和水的暴露，依照標(biāo)準(zhǔn) ISO 11507：2007，條件如下：ISO 11507：2007中的方法4 h紫外線照射(60±3 ℃)和4 h冷凝(50±3 ℃)交叉進行。II 型紫外燈(UVA 340 nm)見 ISO 11507：2007 中 5.1.2 條。

(2) 72 h鹽霧試驗，依照標(biāo)準(zhǔn) ISO 9227。

(3) 24 h低溫暴露試驗(-20±2)℃。按以上循環(huán)步驟循環(huán)25個循環(huán)后須達到腐蝕平均值小于3 mm。

3 海洋用粉的防腐蝕、耐鹽霧研究進程

基于海洋用材的使用環(huán)境，對其必須采取防腐蝕保護措施，其防腐等級需遠(yuǎn)高于其他普通防腐粉末產(chǎn)品。粉末涂料行業(yè)也對其進行了許多實驗。2013年邢世波[5]等人研究了重防腐環(huán)氧富鋁鎂錳稀土納米涂料，得到了在海洋大氣環(huán)境中耐腐性能優(yōu)秀,使用壽命長,可應(yīng)用于海洋大氣環(huán)境的鉆井平臺、橋梁等鋼鐵構(gòu)造物的重防腐涂料。2014年南京航空航天大學(xué)的姚正軍和杜咪咪[6]用鋅粉，鋁粉，石墨烯，乙撐雙硬脂酰胺，三甲基六亞甲基二胺助劑加入環(huán)氧體系的粉末涂料中，得到了可長期保護鋼結(jié)構(gòu)各類腐蝕介質(zhì)的侵蝕,無毒、無污染、耐鹽霧、附著力強、耐沖擊性強的粉末涂料。2017年佛山市涂億裝飾材料科技有限公司的史英驥[7]將石墨烯加入到戶外配方中，得到了既耐候又具有防腐性能的海洋用粉，對沿海地區(qū)的金屬防腐涂料的技術(shù)升級有了極大的推動。雖然已有這么多先驅(qū)人事做出了研究，但是在海洋用粉的研發(fā)上還是遠(yuǎn)遠(yuǎn)不足，未來我們需更努力。

參考文獻：

[1] ISO 12944 paints and varnishes corrosion protection of steel structures by protective paint systems［S］． Geneva: ISO，1998．[2] NORSOK M501 surface preparation and protective coating.[3] NACE SP0108 corrosion control of offshore structures by protectivecoatings． Lexas: NACE International，2008．[4] ISO 20340 paints and varnishes performance requirements for protectivepaint systems for offshore and elated structures.[5] 邢士波，,李曉剛，,李麗，崔國華， 董超芳，楊體紹. 一種海洋

重防腐環(huán)氧富鋁鎂錳稀土納米涂料及其制備方法 [P].中國專利：CN103254726A，2013-08-21.[6] 姚正軍, 杜咪咪.一種海洋環(huán)氧富鋅防腐粉末涂料及其制備方法 [P].中國專利：CN104087125A，2014-10-08.[7] 史英驥. 一種含石墨烯的耐海洋氣候的粉末涂料及其制備方法 [P].中國專CN106905822A，2017-06-30.

來源：2023粉末涂料與涂裝第二期

作者：文 / 鄒良木 卓順坪 ( 福建萬安實業(yè)集團有限公司 )
