999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

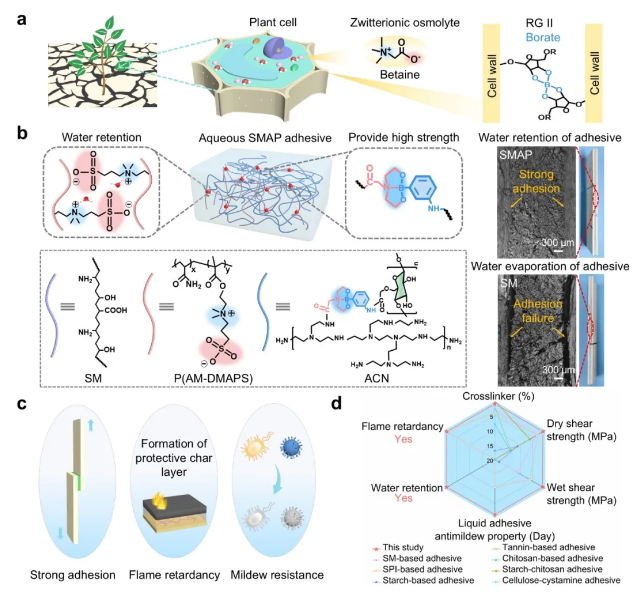

近期，北京林業(yè)大學材料科學與技術學院李建章教授團隊受植物細胞中水分保持和機械支撐結構的啟發(fā)（圖1），創(chuàng)新性地將苯硼酸修飾羧甲基纖維素和N，N-雙（2-羥乙基）甘氨酸修飾聚乙烯亞胺引入蛋白（SM）基質中，在堿性條件下形成穩(wěn)定的硼-氮（B-N）配位硼酯結構（ACN）作為強化網(wǎng)絡。同時，引入兩性離子聚合物P（AM-DMAPS）作為保水劑捕捉水分子，解耦大豆蛋白膠黏劑的保水和耐水膠合性能，制備具有高強度、優(yōu)異耐水性、保水性及阻燃防霉性能的大豆蛋白膠黏劑。

該工作以“Decoupling of Bonding Strength and Water Retention in Aqueous Wood Adhesive Inspired by Plant Cell”為題發(fā)表在國際知名期刊《ACS Nano》上。北京林業(yè)大學博士研究生陳仕清為第一作者，北京林業(yè)大學李建章教授、姜帥成老師、曹自權老師為通訊作者。該工作得到了5·5北京林業(yè)大學工程科研創(chuàng)新團隊（BLRC2023A02）、國家自然科學基金項目（32471787）、博士后創(chuàng)新人才支持計劃（BX20240038）和北京市自然科學基金項目（2254096）的資助。

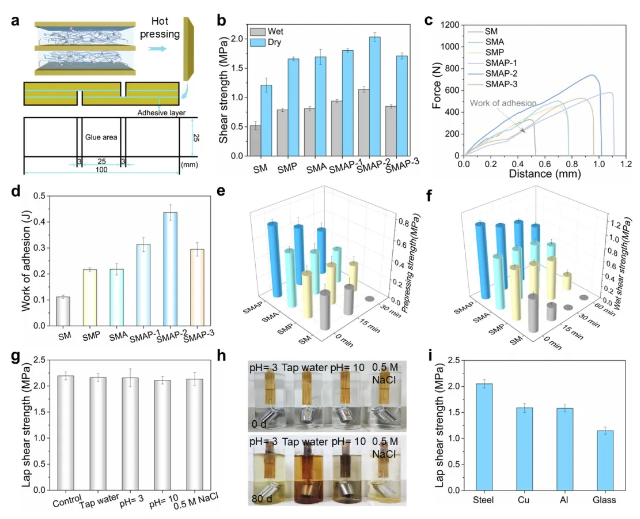

SMAP膠黏劑制備的膠合板濕態(tài)膠合強度比對照組（SM膠黏劑）提高119%。在自然環(huán)境條件下暴露30 min時，SM膠黏劑發(fā)生預壓失效，其濕態(tài)膠合強度降至0 MPa，這是由于水分蒸發(fā)限制了聚合物鏈的運動，致使膠黏劑與木材基材間無法形成有效的界面相互作用。相比之下，SMAP膠黏劑的預壓強度暴露30 min后仍可達到0.48 MPa，其濕態(tài)膠合強度僅從1.14 MPa下降至0.95 MPa。

此外，即使延長暴露時間至60 min，SMAP膠黏劑制備的膠合板濕態(tài)膠合強度仍然保持在0.78 MPa，滿足國家標準中II類室內(nèi)膠合板的使用要求（GB/T 9846-2015，II類≥ 0.7 MPa），這歸因于ACN和兩性離子聚合物的引入增強了膠黏劑的保水性能和內(nèi)聚力，從而提高了膠黏劑與基材之間的界面作用力。

這種協(xié)同作用成功解耦了大豆蛋白膠黏劑耐水膠接性能和保水性能之間的矛盾，不僅實現(xiàn)了膠黏劑膠接性能的顯著提升，還顯著延長了膠合板的成型制造時間。此外，SMAP膠黏劑還具有長期耐溶劑性能和優(yōu)異的普適性。

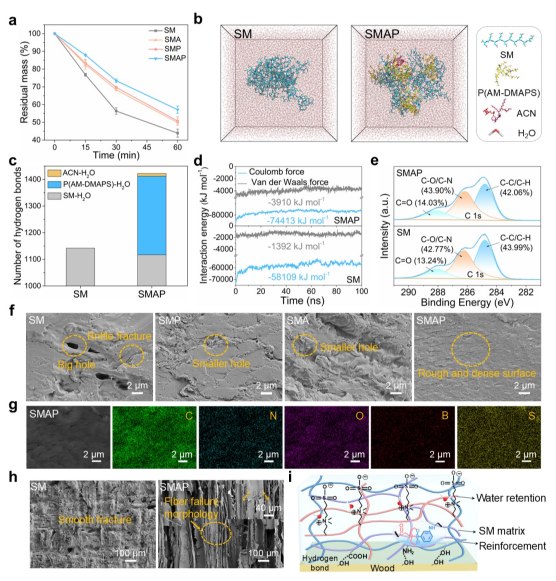

分子動力學模擬表明，水分子更傾向于與P（AM-DMAPS）結合，促進自由水向結合水的轉變，從而提升大豆蛋白膠黏劑的保水能力。蛋白基質中形成的硼酯鍵、氫鍵和靜電相互作用等多重協(xié)同作用不僅增強了膠黏劑的內(nèi)聚力，還在外力作用下賦予膠黏劑優(yōu)異的能量耗散能力，從而表現(xiàn)出卓越的膠接性能。

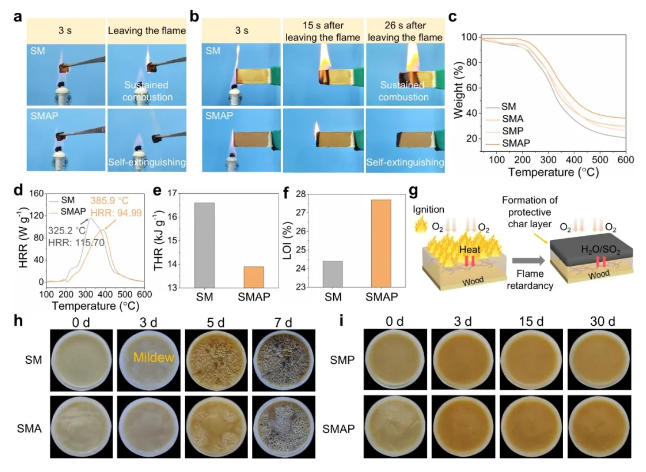

由于硼酸鹽和兩性離子聚合物中季銨鹽基團的協(xié)同作用，SMAP膠黏劑具有優(yōu)異的阻燃和防霉性能。

受植物細胞中水分保持和機械支撐結構的啟發(fā)，科研團隊通過構建剛性的內(nèi)部B-N配位硼酯結構作為強化網(wǎng)絡以增強蛋白基質，輔以柔性的兩性離子聚合物調節(jié)自由水分子狀態(tài)以增強保水能力。這種獨特的結構使膠黏劑具有優(yōu)異的干、濕態(tài)膠合強度和長期耐溶劑性能。在自然環(huán)境條件下，該膠黏劑可以延長膠合板成型制造時間至1 h。此外，該膠黏劑具有良好的阻燃和防霉性能。這一策略實現(xiàn)了生物基大豆蛋白膠黏劑耐水膠接強度和保水性能的解耦，適用于實際應用中的木材粘接成型。
