涂層硬度真石漆的涂層施工干固后十分堅硬，指甲不能摳動，一般的真石漆如果在良好的天氣情況下施工三天后仍能用指甲摳動，應視為涂層太軟，原因主要是選擇的乳液不恰當。施工人員在制備真石漆時，采取與制備乳膠漆相同的乳液，這就導致真石漆配方中的乳液含量較低，成膜時因大量砂石的存在使得涂層不夠緊密。經涂料研發人員研究：用于真石漆制備的乳液的粘結強度不應低于3MPa，成膜溫度不應低于15℃（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。較高的成膜溫度可能會造成在氣溫較低時不易成膜的缺點，可以通過適當多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發，一般不會影響涂膜的性能。真石漆選擇的是粘結力較高的、成膜溫度也較高的復合乳液，這從根本上解決了涂層太軟的問題。

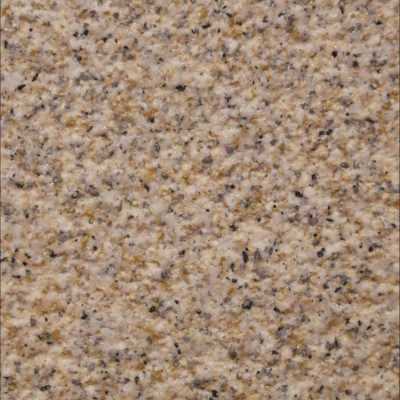

　　涂層抗水性涂層抗水性良好，穩定著色，不發白，無色差有些真石漆涂層在每次下雨以后，都會發白，涂層變得疏松，而在雨停后，經太陽一曬，涂層又恢復原來的顏色。其實，這是由于涂層的耐水性不好、吸收了水分所引起的，配方原因是選用的丙烯酸乳液在合成時需加入表面活性劑，有些廠家為了增加乳液的穩定性，所用的表面活性劑大大超量；有些廠家在制備真石漆時加入羧甲基纖維素、羥乙基纖維素等物質作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。實驗說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42%，而在上述涂料的基礎上加入0.4%乙基纖維素，吸水率上升至4.3%。由于真石漆的涂層較厚，一旦吸收了水份后，不容易在較短的時間內釋放出來，因此造成外觀發白，涂層內部疏松的結果。真石漆ESE選用的成膜助劑：有機矽改性丙烯酸酯乳液（矽丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會發生發白的現象。隨著人們對內外墻涂料裝飾性要求的提高，天然真石漆以其獨特的外觀及性能越來越受到大家的喜愛，不少住宅、庭院甚至高樓大廈都提出涂飾與天然花崗巖、大理石等天然石材外觀十分相近的真石漆，在性能方面要求具有較強的硬度、防水、耐老化等。
