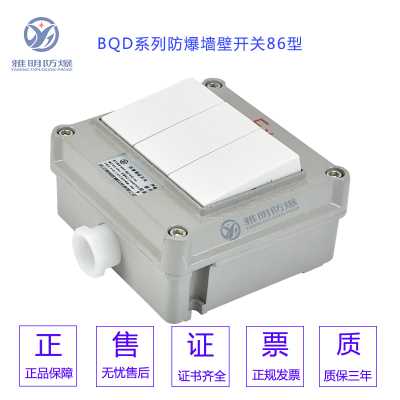

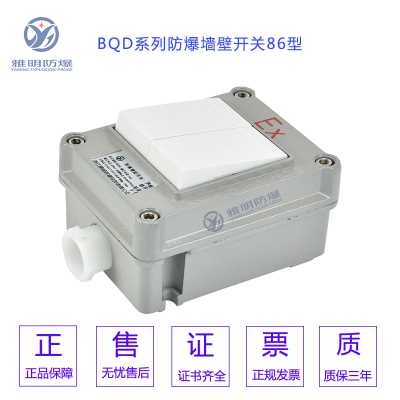

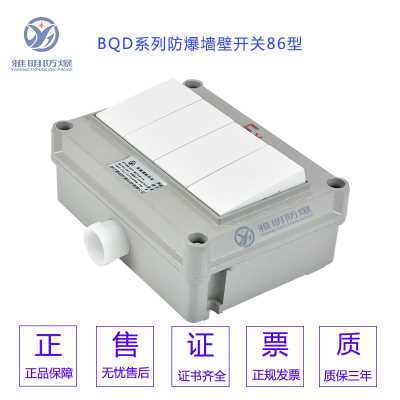

BQM-86型10A220VIP65防爆墻壁開關技術參數：
參數名稱 | 數值 | 參數名稱 | 數值 |
額定電壓 | AC220V/50Hz | 額定電流 | 10A |
防爆標志 | Exd IIC T6 Gb | 防護等級 | IP65 |
Ex tD A21 IP65 T80℃ | 防腐等級 | WF1 |
進口螺紋 | G3/4" | 引入電纜 | Φ6～Φ12 |
外形尺寸 | 141×65×76mm(單聯) | 安裝孔距離 | 49×84mm |
141×100×76mm(雙聯) | 84×84mm |
141×135×76mm(三聯) | 119×84mm |
產品特點
1. 本產品外殼采用鋁合金壓制成型，表面磨砂，外形美觀。
2本產品采用迷宮式密封結構設計，新型優化的設計方案，保證了可靠地密封強度，結構. 理、通用性強、使用壽命高、外形美觀，手柄操作可靠，簡單靈活;
4. 所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計，便于用戶安裝，維護;
5. 布線方式，鋼管或電纜、防爆軟管均可;
6. 可根據用戶要求特殊定制;(若訂貨請說明開關接點型號)
本產品外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
本產品為復合型防爆結構，客體，蓋，轉軸， 引入裝置多處采用密封形式；
安裝方式，靈活可靠外形美觀；鑄鋁合金防爆照明開關油漆房配電室單聯單控墻壁開關盒
防爆照明開關盒BQK10A250V單聯雙聯三聯墻壁明裝暗裝翹板控制開關
結構概述
BQM系列防爆墻壁開關采用鋁合金鑄造成形，開關芯子采用澆封工藝，表面噴塑，此產品為國內外首創的新型結構產品，替代老型產品旋鈕式結構，采用翹板式操作模式操作，產品的接線功能與普通墻壁開關功能相同，產品具有防水，防塵等特點，導線通過引入裝置進入接線腔，鋼管或電纜布線，電纜布線時須配電纜夾緊密封接頭，產品內外均設有接地螺絲，產品上下均有導線通過引入裝置，如不要時必須采用實心密封接頭封堵。
