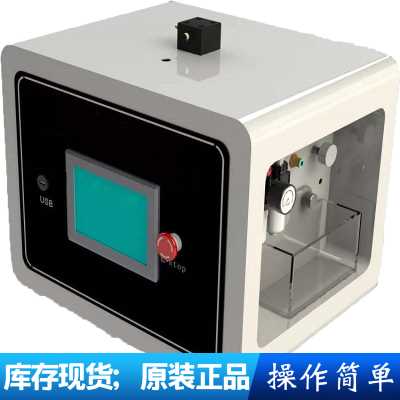

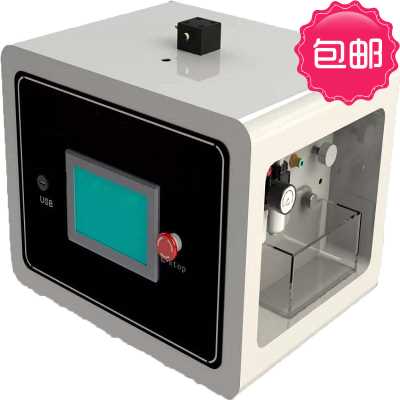

呼吸guan路泄漏測試儀采用7寸PLC多彩液晶觸控屏，中英文菜單顯示，斷電存儲；PLC控制動態顯示；過載報警停機保護；可打印測試數據，儀器由可以調節流量閥（高壓液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。

呼吸guan路泄漏測試儀符合YY0461-2003，ISO5367-2000要求研制。

技術參數：

1、壓力傳感器測量范圍：0?300kpa（可任意設置）

2、空氣流量壓力：0-300kpa，可任意設置

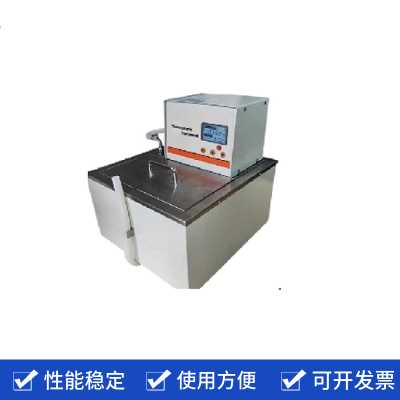

3、恒溫槽0-99°，15升，可任意設置

4、時間控制器

5、數據存儲：200組

6、整機重量：約80kg

7、整機功耗：80w

8、標準魯爾內外接頭

實驗步驟：

D.1 原理

通過向管路中引入空氣，施加并保持一個內部氣壓，記錄維持該內部壓力所需的空氣流量，以試驗呼吸guan路的管體的無泄漏:對于呼吸guan路帶有裝配端的情況，試驗管體、接頭以及它們的連接無泄漏;對于呼吸guan路帶平滑端的情況，試驗呼吸guan路與相應規格的外圓錐接頭的連接無泄漏（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

D.2 試件

試驗在一個呼吸guan路上進行。

D.3儀器

D.3.1 施加并保持(6±0.3)kPa的內部氣壓的裝置。

D.3.2 對呼吸guan路進行狀態調節的裝置,并使試驗在(23士2)℃溫度下進行。

D.3.3 記錄供試管路保持所需內壓時空氣流量的裝置,精確到4.7所述流量的士5%以內。 D.3.4 相應規格的外圓錐試驗接頭,同B3.3。

D.4步驟

D.4.1預期拉伸后使用的呼吸guan路,應在拉開狀態下試驗。

D.4.2 對于以裁切其長度狀態供應的呼吸guan路,切取不少于lm的適宜長度的試件。

D.4.3該試驗步驟在(232)℃溫度下進行。并在該溫度下進行狀態調節至少1h后進行。

D.4.4 將一個或一段呼吸guan路的一端按B.4.2鎖接到試驗接頭上,封閉一端。

D.4.5 如果供試呼吸guan路是成對的并與Y形件連為一體的,將一個支管路的一端按B.4.2鎖接到試驗接頭上,封閉另外兩個端口和APL閥(如果安裝)。

D.4.6通過向呼吸guan路內通入空氣的方法施加并保持(6士03)kPa的內部氣壓(D3.3)記錄保持該氣壓所需的空氣流量(D3.3)。

D.5 結果表述

D.5.1 以保持規定的內部氣壓所需的空氣流量表示結果,以毫升每分鐘為單位。

D.5.2 對于以裁切其長度狀態供應的呼吸guan路,以每米長度管路的毫升每分鐘表示結果。
