自動四探針粉末電阻率測試儀

在中國標準分類中，四探針法涉及到半金屬與半導體材料綜合、金屬物理性能試驗方法、、、電工合金零件、特種陶瓷、質譜儀、液譜儀、能譜儀及其聯用裝置、電阻器、半導體集成電路、工程地質、水文地質勘察與巖土工程、水環境有毒害物質分析方法、電工材料和通用零件綜合、半金屬、元素半導體材料、金屬無損檢驗方法。

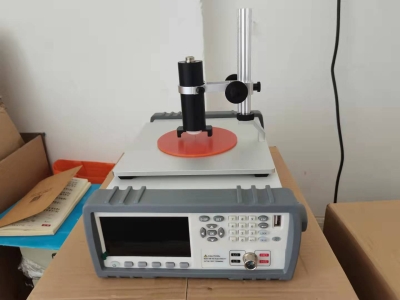

自動四探針粉末電阻率測試儀

電阻率： 1×10-6～2×106Ω.cm、電壓量程： 2mV.20mV. 200mV.2V

GB/T 6617-1995 硅片電阻率測定 擴展電阻探針法

標配：測試平臺一套、主機一套、電源線數據線一套。

GB/T 6617-2009 硅片電阻率測定 擴展電阻探針法

測量誤差±5%直流恒流源： 輸出： 100uA.1mA.10mA.100mA.1A.10A. 分辨率：  醉小1μΩ

主機外形尺寸：330mm*340mm*120mm

GB/T 1552-1995 硅、鍺單晶電阻率測定直排四探針法電源：220±10% 50HZ/60HZ

電流輸出：直流電流0～1000mA?連續可調，由交流電源供電（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

GB/T 1551-1995 硅、鍺單晶電阻率測定 直流兩探針法

自動四探針粉末電阻率測試儀誤差： 100uA.1mA.10mA.100mA： 0.1%；

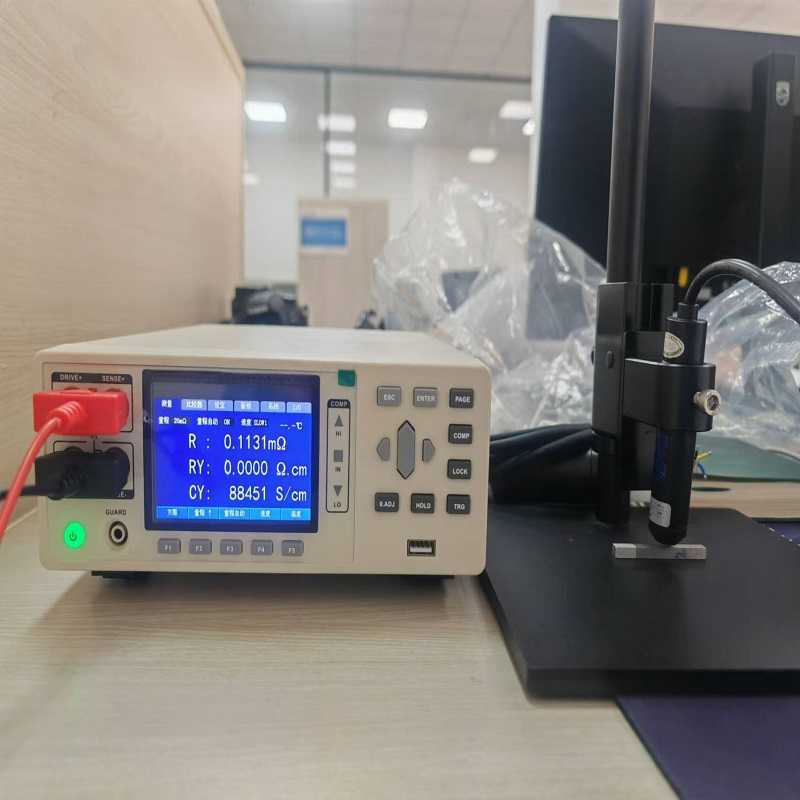

本儀器采用4.3吋大液晶屏幕顯示，同時顯示電阻值、電阻率、方阻、電導率值、溫度、壓強值、單位自動換算，配置不同的測試治具可以滿足不同材料的測試要求。測試治具可以根據產品及測試項目要求選購.

測量精度±（0.1%讀數）電源交流/ AC power   220±10% 50HZ/ 60HZ

自動四探針粉末電阻率測試儀本儀器配置各類測量裝置可以測試不同材料之電導率。液晶顯示，無需人工計算，并帶有溫度補償功能，電導率單位自動選擇，BEST-300C 材料電導率測試儀自動測量并根據測試結果自動轉換量程，無需人工多次和重復設置。選配：配備軟件可以由電腦操控，并保存和打印數據，自動生成圖表和報表。

顯示方式：液晶顯示:1A，10A 0.15%范圍本標準規定了硅片電阻率的擴展電阻探針測量方法。

炭素材料制品的電阻率值是評價炭制品電極質量，也是在炭制品加工中控制監督工藝過程的重要參數。

提供中文或英文兩種語言操作界面選擇，滿足國內及國外客戶需求

測量電壓量程：2mV20mV200mV2V電阻分辯率：0.01μΩ

電導率：5×10-6～1×108ms/cm

量程誤差：2mV 檔: 0.1%讀數+ 6個字

20mV. 200mV. 2V檔： 0.1%讀數+ 2字:20mV. 200mV. 2V. accuracy： 0.1%

電阻率：2×10-8—20kΩ·cm;電阻：0.01μΩ—20kΩ；電阻：1×10-5～2×105Ω

鋁用炭素材料檢測方法 第2部分 陰極炭塊和預焙陽極室溫電阻率的測定 GB/T6717、GB/T 24525-2009、YS/T63.2炭素材料電阻率測定方法.；ISO 11713-2000、YS/T63.2-2005和YS/T 64-1993標準方法測試陰極炭塊、預焙陽極、陽極糊陰極糊和炭素制品常溫下的電阻率。

分辨率： 0.1uV，1uV，10uV，100uV

分辨率：  0.1uV  1uV  10uV  100uV

顯示：4.3寸液晶屏、直讀電阻值、電阻率、電導率、溫度、電流、電壓等數據

測量范圍：炭素長度：1.6m—2m;炭素直徑：100mm—600mm

電阻測量范圍：量程：1μA，10μA，100μA，1mA，10mA，1000mA,?

誤差：±0.2%讀數±2字

測量電阻靈敏度達0.01μΩ. ，測試電流能達到10A

GB/T 14141-2009 硅外延層、擴散層和離子注入層薄層電阻的測定.直排四探針法

品牌與技術支持優先選擇技術成熟、提供售后支持的品牌  北廣精儀儀器設備有限公司的設備提供完整的技術支持和售后服務，保障儀器的長期穩定使用。操作與維護便利性人機交互設計直觀的菜單操作、旋轉鼠標輸入或自動量程切換功能可簡化操作流程，減少人為誤差。耐用性與維護選擇具備堅固外殼、防塵防水（如IP54等級）的儀器，適應戶外或復雜工業環境。同時，關鍵部件采用進口元件的儀器壽命更長。應用場景擴展

若需同時測量土壤電阻率或泄漏電流，可考慮多功能測試儀，但需確認其是否兼容半導電材料特性。總結建議明確被測材料的電阻范圍及測試環境，選擇匹配量程和精度的儀器優先采用四端子法的設備，確保測量準確性根據場景（現場/實驗室）選擇便攜式或高精度臺式儀器。核查品牌資質與售后服務，避免后續使用問題。

例如，北廣精儀的的半導電電阻測試適合中高阻值測量，而需要更大電流擊穿氧化膜的場景可參考回路電阻測試儀的選型思路（如連續可調電流設計）。

質子交換膜燃料電池雙極板的功能及性能要求，綜述了樹脂/石墨雙極板復合材料的性能研究進展及雙極板的主要成型方法——注射成型與模壓成型，并對這兩種成型方法進行了比較。指出在雙極板成型中，模壓成型既可兼顧成分和性能又可保證成型工藝的要求，可以考慮將模壓成型作為雙極板批量生產的主要成型方法。

關鍵詞  質子交換膜燃料電池    雙極板   復合材料   成型方法

   能源科技的發展包括改善能源結構，提高能源效率，大力發展清潔、低碳能源，強化能源節約，提高能源利用效率，減少環境污染。

   燃料電池是一種不同于常規意義上的直接將化學能轉化為電能的發電裝置，不受卡諾循環的限制，能量轉化率高、環境友好，引起了世界范圍內科學家的關注，無疑成為未來能源發展的重要研究對象。

此同時，盡快地實現雙極板低成本批量生產，也能大力推進雙極板的市場化，因此，雙極板的生產工藝也是亟待解決的問題。

 樹脂/石墨復合材料雙極板性能研究

   樹脂/石墨復合材料雙極板的電導率較純石墨板低得多，但其潛在的應用前景還是吸引了國內外研究者的強烈興趣。

   其采用的基體材料涉及天然石墨、人造石墨、膨脹石墨等，粘接材料涉及酚醛、環氧、聚苯硫醚、氟、乙烯基等各種樹脂，增強材料涉及碳纖維、碳納米管等，導電填料則涉及導電炭黑、金屬粉等。自2002年以來，這類材料成為越來越多的材料和燃料電池研究者所關注的焦點，并已取得了可喜的進展。

   從目前發表的研究結果來看，酚醛樹脂以其較高的機械強度、耐熱、低毒、價廉等獨特的優勢被廣泛地用作樹脂/石墨復合材料中的粘結劑。

   陰強等用干粉模壓法制備酚醛樹脂/石墨復合材料，當酚醛樹脂含量為15%（質量分數），壓制溫度為240℃，壓制時間為60min，壓力為30MPa，石墨粒徑為105~150μm時，復合材料的電導率和彎曲強度分別可以達到142S/cm、61.6MPa。

   另外，該課題組首次采用Fenton/UV方式對碳納米管進行表面處理，制備了碳納米管增強的酚醛樹脂/石墨復合材料，并且指出當碳納米管含量為5%（質量分數）時，復合材料的性能達到最佳值，相比增強前復合材料的電導率和彎曲強度分別提高了36.0%和14.1%。

   Wang W等采用模壓成型方法制備的磨碎碳纖維增強酚醛樹脂/石墨復合材料的電導率和彎曲強度高達208.12S/cm、57.44MPa，其中磨碎碳纖維經過450℃空氣氧化處理。Mathur R B等研究了不同的碳填充料（天然石墨、人造石墨、炭黑、碳纖維）對酚醛樹脂/石墨復合材料雙極板性能的影響。

   研究表明，以天然石墨為基體材料，加入其他碳填充料可彌補天然石墨低硬度、與樹脂潤濕性差的缺陷，對復合材料的力學性能與導電性能有一定程度的改善。Dhakate S R等研究了不同尺寸的膨脹石墨對酚醛樹脂/膨脹石墨復合材料雙極板性能的影響，4種不同尺寸的膨脹石墨分別由粒徑為30μm、50μm、150μm和300μm的人造石墨加工所得。聚苯硫醚具有機械強度高、耐高溫、耐腐蝕、熱穩定性好、加工成型好、電性能優良等優點，因此人們也嘗試將其應用于樹脂/石墨復合材料雙極板的研究中。以聚苯硫醚為粘結劑，石墨為導電填料制備了聚苯硫醚/石墨復合材料，分別研究了樹脂含量、模壓溫度、模壓時間對復合材料彎曲強度和電導率的影響。

   實驗得出，當樹脂含量為20%、模壓溫度為380℃、模壓時間為30min時，復合材料的電導率和彎曲強度分別為118.9S/cm和52.4MPa；當樹脂含量為20%、模壓溫度為390℃、模壓時間為30min時，復合材料的電導率和彎曲強度分別為105S/cm和55.7MPa。

   在其他的樹脂/石墨復合材料雙極板的研究中，采用模壓成型制備了碳納米管/聚丙烯納米復合材料雙極板，研究了聚丙烯結晶度對碳納米管分散的影響。結果表明，低結晶度的聚丙烯對碳納米管的分散性最好，并且相應的雙極板的導電性、力學性能、熱穩定性較好。

   制備了苯并噁嗪/石墨復合材料雙極板，分別研究了人造石墨、天然石墨、膨脹石墨復合材料雙極板的性能，并與粘結劑為酚醛樹脂時的雙極板性能做了比較，結果表明，3種石墨以苯并噁嗪為粘結劑時，雙極板的氣密性、力學性能較好，電導率較高，主要是因為苯并噁嗪固化時無副產物，熔化時粘度低、流動性較好。

 樹脂/石墨復合材料雙極板制備工藝

   利用樹脂/石墨復合材料制作雙極板可通過模壓或注射工藝成型，流場可被一次成型，適合大規模生產，可降低雙極板的生產成本。

 注射成型

   注射成型是低成本、大批量生產塑料制品的極好的加工方法，同時也是開發高技術產品不可或缺的加工技術。注射成型復合材料雙極板是將特定比例的導電填料與樹脂混合料從注塑機的料斗關入機筒內，被加熱融化后的混合料通過柱塞加壓經由噴嘴注入閉合模具內，經冷卻定型后，脫模得到制品。

   導電基體可以為石墨、不銹鋼合金纖維，為了進一步提高雙極板的綜合性能，可以添加炭黑、碳纖維、碳納米管等填料。其主要優點是成型周期短、生產效率高、成本低。缺點是注射成型時需要的樹脂量較多，雖然提高了雙極板的力學性能，但是雙極板的電性能受到很大影響，會降低雙極板的市場影響力。盡管如此，由于注射成型技術的優越性，人們還是期望用這種方法成型出高性價比的雙極板。
