999久久久蜜桃TV,国产精品禁18久久久久久 ,久久久亚洲精品成人7777,久久处女精品,激情亚洲一区国产精品久久久久,国产乱伦操第一页,一级强奸操逼片一区二区三区,产国传媒91一区久久无码,国产极品美女到高潮无套久久,色色欧美色色

試板：除非另有規定，應按GB/T 9271的規定進行處理。按產品標準規定涂漆。試板背面涂適當的保護涂料或受試涂料，試板的邊應以適當的方法封住。

試棒：除非另有規定，應按GB/T 1727的規定進行。

放置時間：按產品標準規定或按GB/T 1727的規定，一般最少放置16 h（烘干漆除外）。

四、操作要點

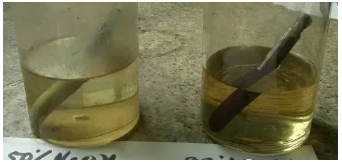

1. 甲法（浸泡法）

程序A：使用單項液體

將試件的2/3或全部浸入溫度為 (23±2) ℃的產品標準所規定的介質中，可用適當的支架使試件樣板以接近垂直位置浸入，并加蓋。如果規定鼓入空氣攪拌或循環這種液體時，鼓氣應以脫除油脂的緩慢空氣流如有此規定，就應在規定時間補加測試液或蒸餾水，以保持原體積或濃度。待達到產品標準規定的浸泡時間取出試板：如果為水溶液，就用水徹底清洗試板。

如果為非水溶液，則用已知對涂層無損害的溶劑來沖洗，并用濾紙吸干，立刻檢查試板涂層變化現象。如果規定有恢復期，應在恢復期后，重復這種檢查和對比。

如果需要檢查底材侵蝕現象，用規定方法除去涂層后進行。

程序B：使用兩項液體

可用適當的支架使試件樣板以接近垂直位置浸入適當的容器中，對于試板，其板寬處于水平位置。

除非另有規定，將密度大的液體自容器邊倒入，至試板被浸達60 mm深度，操作時要小心，務必不要沾染此水平以上的試件。

除非另有規定，將密度大的液體自容器邊傾入，至試件（棒和板）被浸達60 mm深度。操作時要小心，務必不要沾染此水平以上的試件。

除非另有規定，以同樣方式加入第二種密度小的液體至試板全部浸沒，加蓋，不要攪動，讓其放置。

待達到產品標準規定的浸泡時間取出試件樣板，用濾紙吸干，立刻檢查試板涂層與每一個液相接觸部分的變化現象。如果規定有恢復期，應在恢復期后，重復這種檢查和對比。試板中途檢查時，不必取出，否則要隨即清洗并重復浸泡操作。

如果需要檢查底材侵蝕現象，用規定方法除去涂層。

2. 乙法（吸收介質法）

使吸濕盤浸入適當數量的試液，然后讓多余液體滴干，將盤放至試板上，使盤均勻地分布，并且至少離試板邊緣12 mm。用直徑約40 mm，并且曲率接觸不到圓盤的表面皿蓋上盤子，使試板在受試期（這種測試期間不應超過7天）妥善置于無風環境中。如采用揮發性液體，就可能有必要以新浸透的圓盤加以替換（如此試驗應記錄在報告中）。

規定的試驗期后移去盤子，如果測試液是水溶液，就用水徹底清洗；如果是非水液體，則用對漆膜無損害的已知溶劑徹底清洗。用適當的吸濕紙或布沾吸去殘留液體，并立即檢查試板涂層變化現象。如規定有恢復期，達恢復期后，應重復檢查和對比。

如果需要檢查底材的浸蝕現象，按規定方法除去涂層。

3. 丙法（點滴法）

將試板置于水平位置，并在涂層上滴加數滴試液，每滴體積約0.1 mL， 液滴中心至少間隔20 mm，并且至少離試板邊緣12 mm。

除非另有規定或商定，溫度維持在 (23±2) ℃，在規定時間內，使試板不受干擾，充分接觸空氣。

如有規定在測試部位以適當方法覆蓋以防止過度蒸發。

達到規定期后，如果是水溶液就用水徹底清洗，如果是非水溶液，就用對涂層無損害的溶劑徹底沖洗，并立即檢查涂層的變化現象。

如果需要檢查底材的浸蝕現象，用規定的方法除去涂層。

五、結果檢查

甲法：檢查漆膜的失光、變色、生銹、起泡、脫落等現象，合格與否按產品標準規定，以不少于兩塊樣板符合產品標準規定為合格。

乙法：檢查接觸吸濕盤的漆膜的失光、變色：生銹、起泡、脫落等現象，合格與否按產品標準規定，以不少于兩塊試板符合產品標準規定為合格。

丙法：檢查滴加試液部分的漆膜的失光、變色：生銹、起泡、脫落等現象，合格與否按產品標準規定，以不少于兩塊試板符合產品標準規定為合格。

六、結果判定

漆膜失光、變色、生銹、起泡、脫落等現象的評價可參照GB/T 1766《色漆和清漆 涂層老化的評級方法》中的規定進行。
