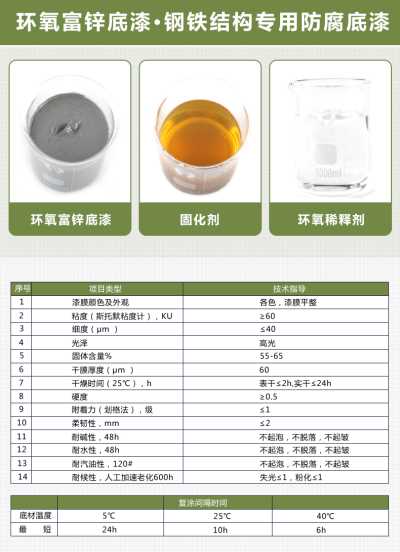

環氧富鋅底漆

組成特點:

該漆由鋅粉、由A組分環氧樹脂為基料并加入超細鋅粉，環氧樹脂等為一組份（A）以固化劑為B組份采用聚酰胺樹脂作為固化劑配制而成的雙組份重防腐底漆，具有常溫干燥，鋅粉不易沉淀等特點。

性能和用途：

該漆漆膜中鋅粉含量較高，具有陰極保護作用，有良好的附著力和優異的耐水、防銹性能。還具有漆膜快干，抗油等特點，能與大部分防銹漆及面漆配套（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。漆膜厚度控制在20微米左右不影響焊接性能。該漆可作為造船各部位和橋梁的鋼板經拋丸噴砂處理后的保養底漆，鋼鐵結構表面防腐涂層。

顏色：鋅灰色

閃點：約27℃

基本參數：干燥時間（25℃相對濕度65%）表干0.5小時實干24小時完全固話7天

涂裝配套及施工：

1、 涂裝前首先將該漆A、B兩種組分按規定比例混合攪拌均勻熟化半小時即可進行涂裝施工。  配漆  A組分: B組分=5:1，配制后使用期（25℃）8小時。

2、 該漆用刷涂、滾涂和高壓無空氣噴涂等方法施工即可。

3、 使用量參數：作為保養底漆約80克/㎡，干膜厚度20微米。作為防銹漆約270克/㎡，干膜厚度70微米。

4、 稀釋劑：環氧稀釋劑

5、 金屬表面處理：為了對金屬物的保護作用，鋼鐵表面需經拋丸或噴砂方法處理、去氧化皮、鐵銹、油污等，達到瑞典除銹標準Sa2.5級后才能涂裝。

6、 后道配套涂料：環氧云鐵厚漿底漆、環氧瀝青系列涂料、氯化橡膠涂料。

7、 施工環境低于10℃固化反應遲緩。

包裝規格：環氧富鋅底漆漿（A組份）25kg/桶，固化劑（B組份）2.5kg/桶。

貯存期：一年
