1.產品簡介:

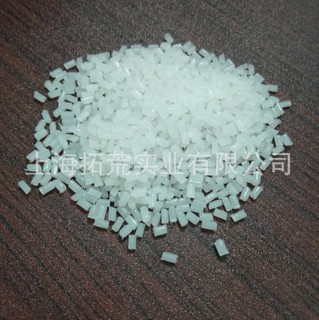

PVDF J-2是一種粒狀的均聚聚偏氟乙烯產品，具有中等的熔融粘度，適合于通過擠出加工工藝制備有關的PVDF制品。
采用PVDF J-2為原料，通過適當的工藝制備而成的PVDF制品，具有良好的機械強度與韌性，在室溫下不被酸、堿、強氧化劑和鹵素所腐蝕，對脂肪烴、芳香烴、醇和醛等有機溶劑很穩定，在鹽酸、硝和稀、濃（40%）堿液中以及在100℃溫度下，其性能基本不變，并且耐γ射線、紫外線輻射，在較寬的溫度范圍內可以長期使用并基本保持其性能。
2.產品特性:
項目 | 單位 | 指標 | 測試方法 |
外觀 | / | 白色半透明顆粒 | / |
標準相對密度 | / | 1.77~1.79 | ASTM D792,@23/23℃ |
熔點 | ℃ | 165~171 | ASTM D3418, 10℃ /min |
熔融指數 | g/10min | 6~12 | ASTM D1238, 230℃ /12.5kg |
吸水率 | % | ≤ 0.05 | ASTM D570 |
拉伸屈服強度 | Mpa | ≥ 40 | ASTM D638, 50mm/min@23℃ |
屈服伸長率 | % | 5~10 |
拉伸斷裂強度 | Mpa | ≥ 30 |
斷裂伸長率 | % | 20~50 |
硬度 | 邵氏D | 70~80 | ASTM D2240 |
3.安全說明:
PVDF J-2在310℃以下熱穩定性良好（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。在310~320℃的環境下長時間放置，會發生微量的分解，其主要分解產物為有毒的氟化氫和氟碳有機化合物。在高于370℃的環境中，產品分解速度明顯加快。因此，建議在加工與使用過程中，環境溫度不應超過310℃。
此外，盡管PVDF J-2具有優良的阻燃與抑煙性能，當PVDF J-2遇到火時，仍會釋放出有毒的氟化氫和氟碳有機化合物。
4.包裝與貯存:
包裝于聚乙烯塑料袋內，再裝入紙桶。每桶凈重25公斤。貯存于清潔干燥的倉庫內。
