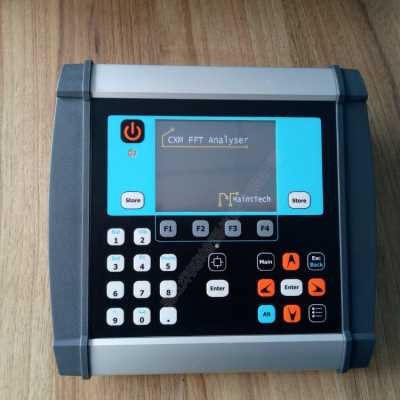

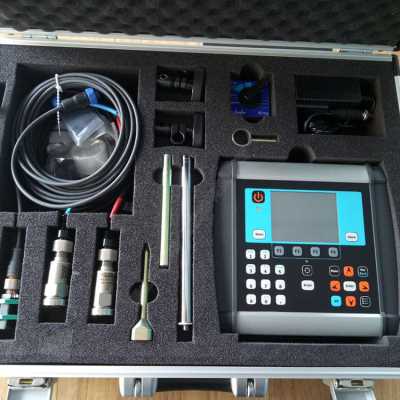

振動分析儀 CXM簡介

CXM振動分析儀不同于其它的分析儀器，它具有強大的振動分析功能;

◆ 轉動設備的機械損壞，40%--50%的故障與動平衡不良有關。

◆ 光學速度傳感器容易安裝及使用，并且具有良好的距離適用性。

◆ 不需要猜測平衡結果，能大量節省平衡旋轉設備的時間;

◆ 可平衡風機，渦輪機，汽輪機，泵浦，磨床等所有轉動設備（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

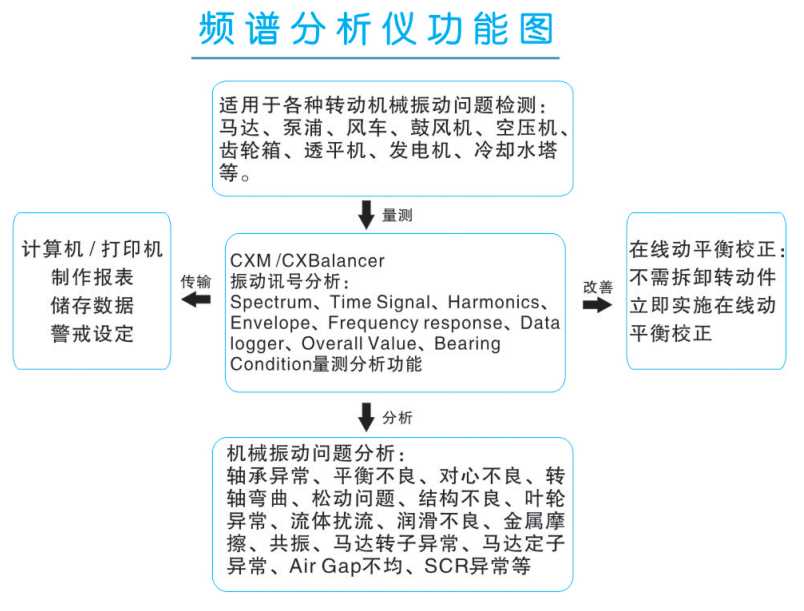

振動分析儀 CXM功能

1. 諧波分析功能

可同步測量兩個測點的振動值

可同步顯示轉速.總振動值及諧波

可幫助初學者準確判斷是否為動平衡.對中不好等機械故障

2. 頻譜分析功能

測量頻寬選擇：

High pass:4 HZ, 8 HZ ,10 HZ

Low pass:1000,1600,6400、12800HZ

Window:Hanning/Rectangular

3.Envelope(包絡頻譜分析功能)

測量頻寬選擇：

0.6—1.2k,1.2—2.2k

2.2—3.2k,3.2—6.4k

此功能用于軸承及齒輪的早期缺陷的分析。

4.Frequency Response (頻率響應功能)

可同時采集到一倍轉速頻率振動值及相位

可改變機器轉速采集到不同轉速下振幅與相位

此功能主要判斷設備的共振頻率

5.總振動值測量功能

長條顯示振動穩定狀況

數字顯示振動值

頻寬設定:高通4. 8. 10hz低通1k,1.6k,3.2k,6.4k

具備持續量測及凍結量測功能

可設定ISO振動量測標準

6.軸承狀況值測量功能

長條顯示振動穩定狀況

數字顯示振動值

頻寬設定：500,1000,2000

采用ENVELOPE訊號處理技術

振幅單位：gE

具備持續量測及凍結量測功能

7.動平衡校正功能(選配)

可通過試重法.影響系數法實施平衡校正

可實施單.雙面動平衡校正

可適用于動平衡轉速120—120000RPM

內建數字轉速追蹤濾波裝置

具轉速變化及時時監控功能

平衡配置可自動切換平衡分布點

隨時更改校正半徑，重新計算平衡配重

可通過試重法.影響系數法實施平衡校正

可自動對比平衡等級是否符合ISO1940平衡等級標準

8、路徑檢測功能

可同時下載多個路徑

可同時采集軸承值、包絡譜、頻譜圖、時間波形

可設置警戒值的報警，直接顯示紅、黃、綠

可直接比對前一次的振動值

9、長時間在線檢測功能

可檢測振動缺陷的設備

總時間可選擇1、2、4、8、12、24小時

10、高級版振動分析軟件(選配)

具量測點數據庫管理系統

可建立非振動的量測點，并可手動輸入抄表數值

可作非振動量測點(如壓力、溫度、油脂)的趨勢分析

具量測路徑管理系統

可以預設總振動值及軸承狀況值的警戒限

可無限登錄設備檢修、損壞、分析診斷數據

總振動值及軸承狀況值趨勢分析

具SKF、FAG等軸承查詢及新軸承建文件功能

需內建18種廠牌軸承數據庫20000筆以上軸承數據

設備監控警戒限設定及設備運轉狀況瀏覽

具正確轉速及異常頻率自動修正功能

可自動出具量測及設備異常分析診斷報表

皮帶輪、齒輪箱或多段式設備可自動計算轉速

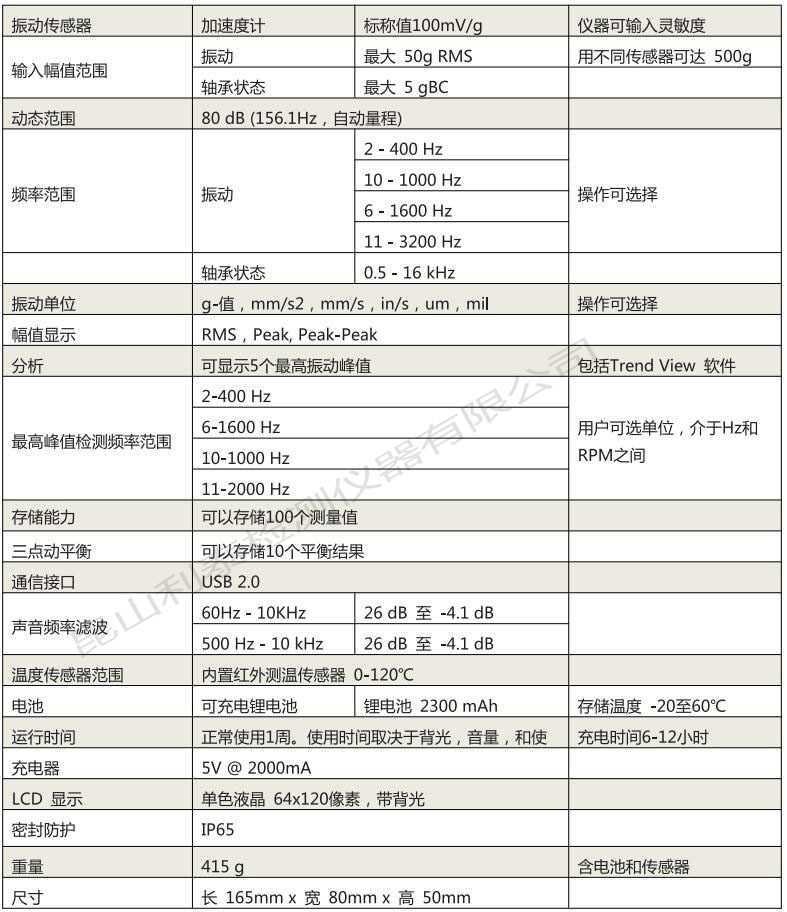

振動分析儀 CXM技術參數
