膜式水冷壁的組合特點為：

1、當分段的管排吊放到組合架上之后，要對管排的寬度、長度、平整度及對角線進行檢查和調整。如管排寬度大于或小于規定尺寸時，可將鰭片割開適當的長度，調整到規定尺寸后再重新焊好。管排對角線差值超過lOmm時，可割開尺寸偏大一端部分管子間的鰭片，使管距縮小至能消除對角線差值后，再將鰭片焊好（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。管排不平整度超過允許范圍時，可采用龍門架利用千斤頂頂壓校正。

膜式水冷壁的組合特點（13462476990）

2、管排的對接不同于單根管子的對接。單根管子的焊口在焊接后大約收縮1～2mm，這對其他管子沒有影響。但管排就不一樣了，兩段管排對口焊接時，若采用由一側往另一側的順序焊接，焊到最后管子引起的變形是很大的。所以，在對口焊接前，應先對這道焊口的對口間隙進行全面測量，并按對口間隙過小、適中、過大分類，假若出現對口間隙過大或過小的情況，必須采取割管、換上適中的短管的方法處理。對口要從間隙適中中取最小值先行對口焊接，這時由于焊接的收縮，將會使間隙稍大的管子變成可以焊接，為了減少管子的焊接收縮變形，應采取對稱和交叉焊的方法。

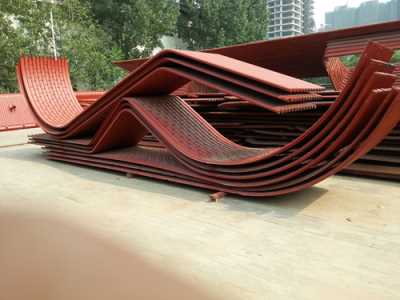

3、前、后水冷壁下部有爐底（冷灰斗部分）、后水冷壁上部有折焰角，所以組合件尺寸較大，形狀也較特殊，組合比較困難。

膜式水冷壁的組合特點（13462476990）

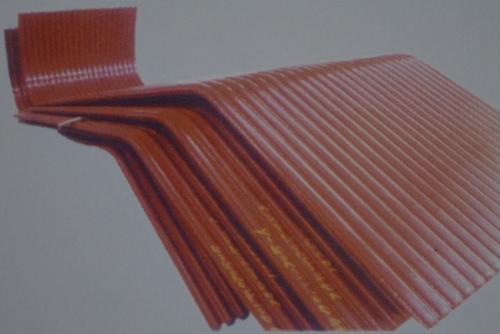

4、后水冷壁管的單根通球與其他受熱面管子有所不同。因為后水冷壁在上聯箱處有折焰角，折焰角的彎形管數于后水冷壁的管數相同，為了增加折焰角的剛性，在其處還裝有相當數量的間隔直通管（大多爐型）。在折焰角與直通管交叉分路處，裝有等徑異形鑄鋼三通（三岔管）。在直通管與上聯箱連接處裝有節流孔為Φ5mm或Φ10mm的節流圈。這樣，大部分工質走彎形管，有利于折焰角的冷卻，小部分工質走直通管保證了直通管與彎形管有相應的膨脹量，以減少內應力，故通球難度增大
