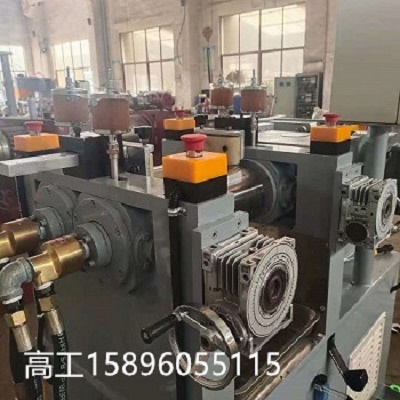

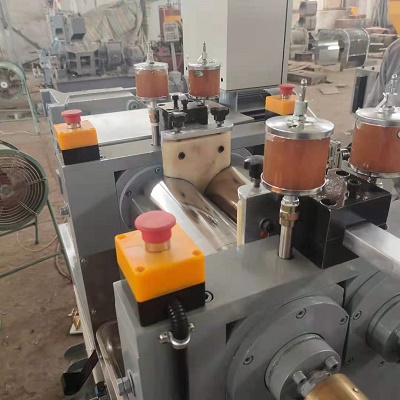

6寸XK-160實驗型小開煉機橡塑機械

設備技術參數及配置

開煉機：

1. 主要規格

1.1型號：　　　　　　　　　　　　　 XK-φ160×320mm

1.2型式：　　　　　　　　　　　　　 整體拼接式

1.3一次加料量：　　　　　　　　　　 1～3kg

1.4主電動機：　　　　　　　　　　  5.5KW-6級節能交流電機

1.5 輥筒速比：（前：后）              1：1.35

1.6輥輪線速：(設計值)               前：8.95m/min

詳細規格：

　2.1輥筒組：

　2.1.1型式：前、后輥為中空式。　　　　　　　 　　　　各1支

　2.1.2材質：合金冷硬鑄鐵（LTG-H），經回火處理后進行精密磨加工。

　2.1.3工作表面硬度：HS：70±2

2.1.4軸承采用雙列調心滾子軸承（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。　　              　    4組

2.1.5軸承座采用鑄鐵（FC30），經回火處理后加工制成。并附潤滑油孔。　　　　　　　　　　　　　　                4組

　2.1.6軸承座封蓋為鐵制并附迷宮環油封，內外側均不漏油。  4組

2.1.7輥筒加熱及冷卻用旋轉接頭附不銹鋼金屬軟管。　　　  2組

2.2底座及機架

　2.2.1底座采用鋼板焊接，經回火處理，機械加工。　　　 1個

  2.2.2機架采用鋼板焊接，經回火處理后加工制成，       2組

  2.2.3不銹鋼料盆                                        1個                       　

  2.3輥筒間隙調整裝置

　2.3.1調整范圍：0.2～5mm

　2.3.2由渦輪、蝸桿、螺桿、刻度盤組成。

　2.3.3調距方式：手動螺桿式

2.4擋膠板組：手動擋膠板

  2.4.1傳動底座和尼龍板座采用優質SS41焊接

　2.5傳動機構：

　2.5.1主馬達：6級節能交流馬達，轉速970rpm。　　　　        1臺

2．5.2減速齒輪箱：單入力、單出力，密閉浸油式硬齒面減速機。噪音≤78dB, 安全系數：SA≥2倍以上。                       1臺

  2.5.3減速機齒輪箱與馬達聯軸器：彈性套柱銷聯軸器。　　      1組

2.5.4減速齒輪箱與輥筒聯軸器：柱銷聯軸器。　　　　          1組

2.6緊急剎車裝置：

2.6.1型式：電力液壓塊式制動器。加防護罩2.8.2操作箱：操作控制回路。（固定在員工方便操作的地方）

2.8.3機內接線由生產廠負責集中至機上接線盒內，供方負責主機與配電箱的接線。

2.6.2剎車能力：剎車后輥輪滑行≤1/4周長。

2.6.3：?：急停按鈕安裝位置：安裝在機器壓板的兩端的上方      4個

      ?：拉桿急停裝置，拉動拉桿，立即制動。                  2組

2.7潤滑組：

2.7.1軸承潤滑：采用手動黃油潤滑方式。

2.8電氣控制組：

2.8.1控制箱：表面噴漆落地型。（與設備底座固定）             1個

外加小控制操作箱1個
