高壓漏電起痕漏電起痕(GBT6553-2024)

高壓漏電起痕測試中交直流電壓的切換需要結合測試目的、設備能力及標準要求進行綜合調整。

以下是北廣精儀儀器設備有限公司的具體步驟和注意事項：

1. 理解測試背景與目的

高壓漏電起痕漏電起痕(GBT6553-2024)（Tracking）：指絕緣材料在電場和污染物（如濕氣、導電塵埃）共同作用下，表面逐漸形成碳化導電通路的現象。測試目的是評估材料在高壓下的絕緣耐久性（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

交/直流差異：

交流（AC）：電壓周期性變化，導致材料表面放電更頻繁，易產生局部電弧。

直流（DC）：電壓方向恒定，可能加速離子遷移，形成穩定漏電路徑。

2. 切換交直流電壓的關鍵步驟

（1）設備配置

測試設備要求：需具備交直流輸出功能的高壓電源（如可編程高壓發生器），并配備漏電流監測模塊。

電路切換：

手動切換：通過物理開關選擇AC或DC輸出（需斷電操作）。

自動切換：使用可編程電源，通過軟件控制輸出模式（需確保設備支持無縫切換）。

（2）參數調整

電壓等效性：需根據標準調整電壓等級。例如：

 IEC 60112標準（交流測試）：通常使用100~600V AC。

 直流等效測試：若標準未明確，需通過實驗確定等效直流電壓（可能需提高至1.2~1.4倍交流有效值）。

電流限制：設置過流保護閾值，防止材料擊穿。

3）測試條件適配

-環境控制：保持溫濕度恒定（如23℃/50% RH），避免干擾。

-污染物施加：按標準使用電解液（如NH?Cl溶液），確保交/直流測試條件一致。

3. 遵循測試標準

-常見標準：

IEC 60112：規定交流電壓下的相對漏電起痕指數（CTI）測試。

ASTM D3638：可能涉及直流測試（需查閱具體版本）。

標準選擇：若需對比材料在交直流下的性能，需制定等效測試方案（如相同能量等級）。

4. 安全與操作注意事項

安全防護：

  -測試前確保設備接地，穿戴絕緣裝備。

  -直流測試時需注意殘余電荷釋放（使用放電棒）。

數據記錄：

  - 記錄電壓類型、失效時間、漏電流曲線等關鍵參數。

  - 對比交直流下起痕路徑形態差異（如直流可能更易形成線性碳化通道）。

5. 實際應用案例

場景1：研發新材料

  需分別在交直流下測試，分析材料抗起痕性能的極化效應。

-場景2：認證測試

  根據產品應用環境選擇電壓類型（如直流設備優先DC測試）。

-常見問題解答

- Q：交直流電壓能否直接等值替換？

 A：不能。需考慮有效值、材料響應差異，建議通過預實驗確定等效電壓。

-Q：切換時是否需更改電極配置？

A：通常無需更改，但需清潔電極以避免交/直流殘留影響。

通過以上步驟，可實現高壓漏電起痕測試中交直流電壓的安全、準確切換，確保測試結果的有效性和可比性。實際操作中需嚴格遵循設備手冊及標準規范。

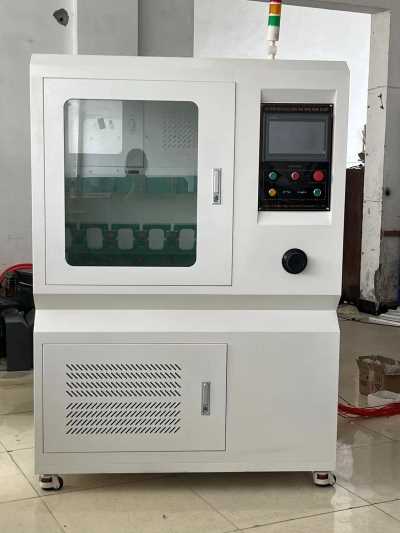

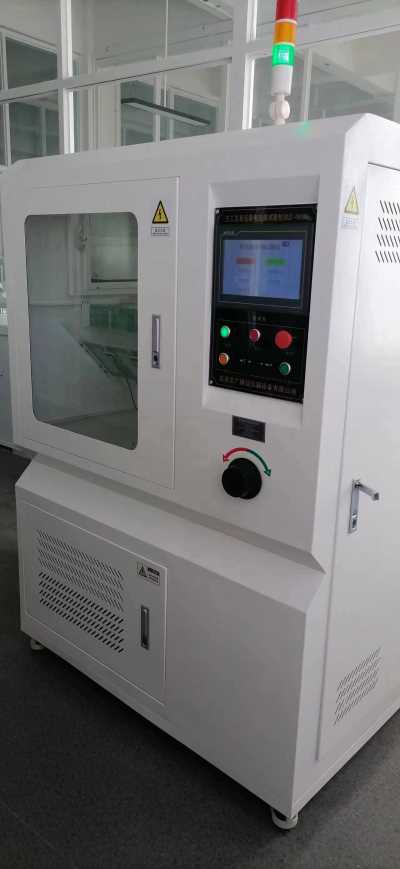

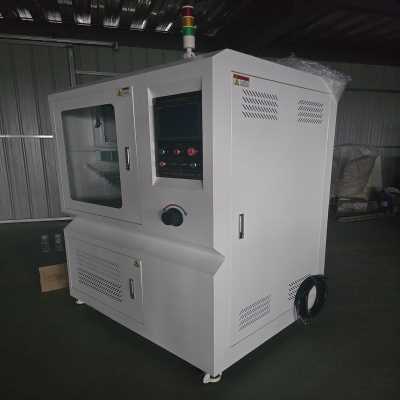

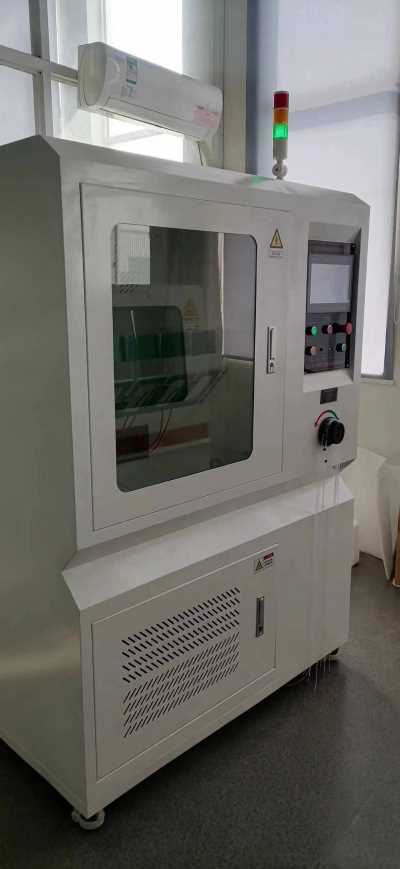

高壓漏電起痕試驗儀和漏電起痕試驗儀CTI是絕緣材料在不同電壓環境下表現出的兩種失效現象，其核心區別在于電場強度、起痕形成機理及材料破壞模式。以下是詳細對比及選擇建議：

一、高壓漏電起痕試驗儀vs漏電起痕試驗儀CTI區別

| 特性            | 高壓漏電起痕                        低壓漏電起痕

| 電壓范圍         通常 >1 kV（如電網設備、高壓電纜）   通常 <1 kV（如家電、低壓電子設備）

| 電場強度           | 高電場導致強烈局部放電和電蝕         | 電場較弱，依賴污染物或濕度引發起痕

| 起痕機理            | 直接由強電場擊穿材料或引發碳化路徑   | 污染物（如鹽霧、灰塵）與潮氣共同作用

| 破壞速度            | 更快（可能瞬間形成導電通路）         | 較慢（需長期積累污染物

| 材料失效表現        | 深度碳化、燒蝕、可能伴隨電弧損傷     | 表面導電通路，局部碳化或氧化

| 測試標準            | IEC 60587（高電壓下耐電痕化試驗）     | IEC 60112（常規CTI測試，電壓≤600 V）

二、選擇絕緣材料的關鍵因素

1. 電壓等級

-高壓場景（如輸配電設備）：選擇高CTI（Comparative Tracking Index ≥600 V）材料，如 交聯聚乙烯（XLPE）環氧樹脂或 硅橡膠

- 低壓場景**（如PCB基材）：可選用CTI ≥175 V的材料，如 FR-4環氧板、聚酰胺（PA），但需考慮長期污染環境下的穩定性。

2. 環境條件

污染等級：高壓環境中若存在導電粉塵，需材料具備抗電蝕性；低壓潮濕環境需關注材料疏水性和抗水解性。

- 溫度：高溫環境（如電機繞組）需耐熱材料（如 聚酰亞胺薄膜）

3. 材料特性

- 高壓優先：高介電強度、抗電弧性（如 PTFE或 陶瓷填充塑料）。

- 低壓優先：表面憎水性、易清潔性（如 硅膠涂層）

4. 成本與工藝

- 高壓材料（如 特種工程塑料PEEK）成本高，需權衡性能需求；低壓場景可選用經濟型材料（如 PBT或 PET）

三、典型應用場景與材料推薦

- 高壓場景

- 示例：高壓絕緣子、變壓器套管

- 材料：硅橡膠復合絕緣子（耐候性強）、環氧樹脂澆注料（高機械強度）。

- 低壓場景

- 示例：家用電器插頭、低壓開關

- 材料：阻燃PC/ABS合金（CTI 250-400 V，低成本）、陶瓷填充PPO（抗污染）。

四、測試與驗證建議

高壓測試：按IEC 60587進行傾斜平面試驗（如4.5 kV，50滴電解液），觀察材料是否起痕或燃燒。

低壓測試：按IEC 60112標準（100-600 V）測定CTI值，模擬潮濕污染環境下的耐久性。

北廣精儀儀器設備有限公司總結

選擇時需綜合電壓等級、環境嚴苛度及成本：

-高壓：優先高CTI、抗電弧材料，避免電擊穿；

-低壓：關注表面抗污染能力，平衡CTI與成本。

實際應用中，還需結合UL、IEC等標準進行合規性驗證。
