Renishaw雷尼紹Equator比對儀

1.renishaw雷尼紹Equator比對儀概述

Equator比對儀通過向車間提供高重復性、對熱效應不靈敏、多用途并且可重新編程的比對測量方案，實現制造過程控制。

車間用比對測量

為控制車間的制造過程，數十年來工程師一直在使用量具，如卡尺、通過/不通過量規或孔徑規等。隨著制造水平的進步，對新制程控制方法的需求也在增加（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

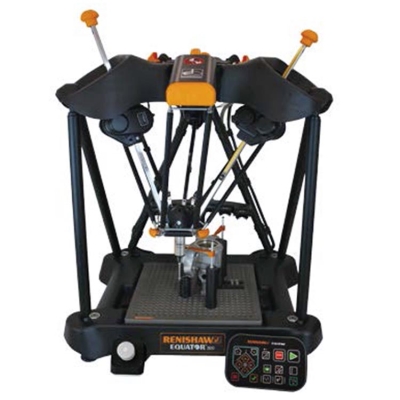

Equator比對儀是一套靈活的比對測量系統，能夠?yàn)槭謩?dòng)或自動測量應用提供高速、可重復和易用的測量解決方案，因此全世界數以百計的制造商正在逐步用Equator比對儀替換其目前的測量方案。

2.renishaw雷尼紹Equator比對儀優勢：

降低廢品率

減少生產瓶頸

降低擁有成本

輕松實現自動化

對熱效應不敏感

多用途并且可重新編程

1)降低廢品率

實施正確的制程控制后，工件報廢的成本通常會減少。無論是作為自動化內嵌制程控制方法實施，還是作為獨立制程控制方法實施，Equator比對儀的速度均可使客戶從樣品檢測轉到100%工件檢測，從而顯著提高制程能力。

利用過程監控功能，操作人員可以查看條形圖和實時比對測量數據圖表，從而可以在出現廢品之前校正制程。

2)減少生產瓶頸

坐標測量機通常位于車間周?chē)臏乜厥覂?nèi)。如果待測量的工件很多，需要排隊，可能需要延遲一段時間才能得到檢測數據。這些延遲可能意味著必須暫停生產，或者在不了解工件是否符合公差的情況下冒險繼續生產。

借助Equator比對儀的多功能性和操作速度，工件之間切換迅速，從而可實現很短的循環時間。Equator比對儀的溫度不敏感性和易于使用的優點允許操作人員直接在車間內比對測量工件，從而節省時間。

3)擁有成本低

購買Equator比對儀很快將收回投資。將手動測量升級為Equator比對儀自動測量可大幅提高生產效率，同時減少人工成本。Equator比對儀（包含相關夾具）僅是同等功能定制量具方案成本的幾分之一。

對于定制量具，如果修改工件或制造新工件，則需要花費昂貴的成本重新制作量具，而Equator比對儀可以重新編程，因此無需這些費用。

4)輕松實現自動化

在“智能工廠”和全自動制造需求的推動下，許多Equator比對儀測量應用均涉及與自動化單元的集成。

Equator EZ-IO組件可隨Equator比對儀一同提供，它專門為自動化系統集成商而設計，使其能夠輕松配置自動化工作單元內Equator比對儀與各種設備之間的通信。通常，Equator比對儀上的工件裝載由機器人或上下料系統完成。

5)對熱效應“不敏感”

Equator比對儀能夠在車間環境內快速準確地測量工件，而不需要溫控室環境，對于許多應用而言，這是zui主要的優點。

Equator比對儀的創新測量技術以生產件與標準件的傳統比對方法為基礎。重新校準與測量生產件一樣快速，并可立即對任何熱效應進行補償。

6)可重新編程

在設計和制造環境中，工件改進過程是頻繁發生的。實踐正明，Equator比對儀作為單套比對測量系統是圓滿的解決方案，它可以對工件的當前狀態進行測量，也可以應對工件將來的設計變更。

使用內置在所有Equator比對儀中的雷尼紹MODUS軟件，可以輕松地修改工件程序以增加或更改特征。

7)多用途

對于每隔數周成批生產不同工件的應用，Equator比對儀快速?gòu)囊粋€(gè)工件切換到另一個工件的能力被正明是不可或缺的。

使用Equator比對儀的Organiser軟件，操作人員可以使用圖片、工件名稱或條形碼輕松選擇不同工件程序。可以使用可重復夾具和夾具板完成夾具的快速更換。

3.renishaw雷尼紹Equator比對儀特點

Equator比對儀適用于中到大批量生產的比對測量應用。無論對于連續工件加工，還是靈活生產各種工件（作為常規批次加工），它均是理想的過程控制設備。

多個行業數以百計的應用實踐正明，Equator比對儀是專門為車間環境設計的堅固耐用的系統。通過校準重新回零后，可應對溫度的大幅變化。

Equator比對儀：

1， 靈活 — 能夠比對測量多個工件并輕松應對設計變更；

2， 快速、自動

3， 擁有成本低、無需校準；

4， 結果一致、不依賴操作人員 — 優異的量具重復性和再現性；

5， 對熱效應不敏感；

6， 相對于工件尺寸而言，機器占地面積小。

4.renishaw雷尼紹Equator比對儀 — 替代現有測量方案

1）替代定制量具

Equator比對儀是傳統且獨用測量系統的全新替代方案：

1， 定制量具缺乏靈活性 — 只能用于一個工件。Equator比對儀可在程序和夾具之間切換，僅需數秒；

2， 定制量具需要配備多個傳感器，以計算幾何形狀。Equator比對儀可通過掃描復雜的特征快速采集幾何形狀；

3， 定制量具制作成本昂貴，變更困難且費用高。Equator比對儀可根據設計的變更，對程序進行快速更改。

2）替代手持量具

Equator比對儀是多種手持量具的理想替代方案，例如游標卡尺、電子卡尺、千分尺和塞規：

1， 手持量具測量速度快，但是需要手動操作。Equator比對儀通常速度更快，而且實現了自動化測量；

2， 手持量具的測量結果可能不一致且依賴于操作人員控制。Equator比對儀具有優異的量具重復性和再現性，這一特性可在每個工件和特征上獲得驗正。

3）將坐標測量機級別的檢測精度擴展至車間環境

雖然坐標測量機是高精度、靈活的絕dui式系統，但其測量精度僅在溫控室內方可保正：

1， Equator比對儀可應對車間環境下快速變化的溫度；

2， Equator比對儀擁有成本低，無需定期校準；

3， Equator比對儀占地面積小，可自始至終安裝在車間工作臺臺面上或放置在比對儀外罩

5.renishaw雷尼紹Equator比對儀測量類型 — GD&T（幾何尺寸和公差）

Equator比對儀與MODUS配用，非常適合測量一系列GD&T特征，具有高度重復性。其中包括：

直線度

圓度

同心度

垂直度

徑向跳動

總徑向跳動

對稱度

直徑

圓柱度

平面度

角度

位置

線輪廓

表面輪廓

平行度

6.renishaw雷尼紹Equator比對儀生產過程檢測、出廠檢測和使用壽命測試

Equator比對儀采用zui先進的生產設備制造。裝配過程經過精心設計，每個階段均包含質檢程序，其中包括對每臺機器進行測試。雷尼紹還進行廣泛的使用壽命測試，以驗正Equator比對儀能夠24/7不間斷運行并使用若干年。
