Renishaw雷尼紹 XL-80激光干涉儀

1.renishaw雷尼紹 XL-80激光干涉儀

機床與坐標測量機 (CMM)按照標準驗證機床和坐標測量機的精品工具

研發與計量

供校準和研究實驗室使用的可溯源性測量

運動系統

動態性能，支持高速、高分辨率應用

2.renishaw雷尼紹 XL-80激光干涉儀概述

1）精度和動態性能

優越穩定的激光源和準確的環境補償，保證了±0.5 ppm的線性測量精度。可以高達50 kHz頻率讀取數據，max高線性測量速度可達4 m/s，即使在max高速度下線性分辨率仍可達1 nm。所有測量選項（不只是線性）均采用干涉法測量，使您對記錄數據的精度有信心（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

2）使用方便

XL-80設定和使用快速簡便，可減少等待時間并增加測量時間，同時仍具有純粹干涉測量系統精度高的優點。

激光干涉儀和補償器均可通過USB與計算機連接，因此無需單獨的接口，也不必擔心復雜的設定。

3）便攜性

XL-80激光和XC-80補償器體積小巧，這意味著一套完整的線性測量系統只需裝在一個“便攜箱”中，重量僅為12公斤。再加一個三腳架（裝入尼龍拉鏈攜帶箱中），您就擁有了一個真正便攜的機器測量方案。

4）充滿信心

優越的設計、制造和技術支持是雷尼紹的標志性特征。不管是微米級測量還是納米級測量，max先進的設施和品質保障都極為重要。標準的三年保修期和支持網絡體現了我們對您的承諾。

3.renishaw雷尼紹 XL-80激光干涉儀特性與優點

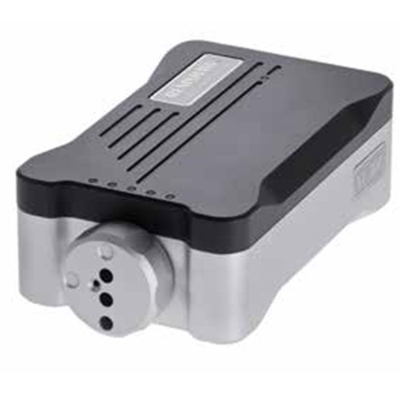

1）XL-80激光頭可以產生非常穩定的激光光束，采用的波長可溯源至國家和全世界標準。

2）激光穩頻精度通過熱控制技術將激光管長度變化控制在幾納米范圍內，達到3年內精度保持在±0.05 ppm（百萬分之一）。

3）性測量精度在整個環境范圍內，即從0 oC - 40 oC（32 oF - 104 oF）和650毫巴 - 1150毫巴的范圍內，精度為±0.5 ppm。可以高達50 kHZ頻率讀取數據，max高線性測量速度可達4 m/s，即使在max高速度下線性分辨率仍可達1 nm。

4）儀器內置的USB意味著激光系統與計算機之間無需單獨的接口。

激光頭前部的一排LED狀態指示燈顯示激光狀態和信號強度，相當于將屏幕軟件上的“狀態顯示”擴展到激光頭上。

可以在標準 (40 m) 和長 (80 m) 距離模式之間切換。

5）模擬I/O端口允許模擬信號輸出和觸發信號輸入。

6）預熱時間少于6分鐘。

7）外接開關電源允許輸入電壓在90V - 264 V之間變化。

8）CARTO軟件可以進行線性、角度、回轉軸、直線度和垂直度測量。其他測量模式則需要使用LaserXL。

4.renishaw雷尼紹 XL-80激光干涉儀系統簡介

1）計算機軟件 — 簡單易用但功能強大的軟件

2）標準連接 — 通過USB連接XL-80和XC-80

3）可信度 — XL系統的所有測量模式（不僅僅是線性測量）均采用激光干涉原理，因此您可以充分信賴所有的測量精度

4）無線光學鏡組 — 在整個軸行程上進行測量時可免受電纜拖拽的影響

5）激光穩頻精度 — 通過熱控制技術將激光管長度變化控制在幾納米范圍內，達到3年內精度保持在±0.05 ppm（百萬分之一）

6）方便準直調整 — 輕巧的光學鏡組和快速的夾具解決方案。獲得的光學鏡組提供非重疊輸出并返回激光束以簡化準直調整

7）可溯源的測量 — 干涉測量直接受益于激光波長的可溯源性。雷尼紹的校準結果可溯源至國際度量衡 (CIPM) 相互承認協議 (MRA) 的簽約者，CIPM MRA為全世界提供了統一的測量標準

8）靈活 — 適用于數字方波信號輸出（出廠設定選項）和外觸發信號輸入的連接

9）熱穩定性 — 激光熱源遠離測量光學鏡組。陽極氧化鋁殼光學鏡組比鋼制光學鏡組對環境適應速度快10倍，而且輕巧耐用

10）易于安裝 — 信號強度LED指示燈和激光校準特性簡化安裝和加快使用

11）便攜 — 憑借小巧輕便的設計，整個系統可用非常容易攜帶的“輪式便攜箱”進行運輸，一套線性系統加箱子僅重12 kg

12）精準 — 在0 °C - 40 °C (32 °F - 104 °F) 溫度范圍內保持完全測量精度

13）即裝即用 —  XC-80還配備外接空氣溫度傳感器和材料溫度傳感器。該系統附帶供電電源、一本綜合使用手冊和所有必需的電纜

5.renishaw雷尼紹 XL-80激光干涉儀應用

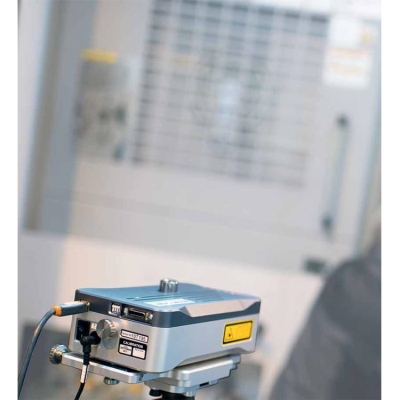

1）機器驗證

XL-80激光系統max常見的用途是用來驗證運動系統。

通過測量機器性能，用戶不僅對加工過程充滿信心，還可提前發現加工件中存在的問題。

與激光跟蹤系統不同的是，XL-80可直接在機器上單獨測量幾何誤差。這樣一來，用戶對測量結果更有信心，并且能夠發現誤差。機器精度可通過以下途徑提高：

 對機器裝配進行針對性改造

 根據數據應用誤差補償

重復運行測試可驗證所作的改進并展示機器改進后的功能。

2）誤差補償

誤差補償可通過減少機器所示 位置和實際 位置之間的誤差來提升機器的整體性能。大多數機床都會包含一些用于調整反向間隙和線性誤差的選項。然而，功能更強大的機床控制器可提供在刀尖位置應用空間補償的選項。空間補償將考慮所有幾何誤差，包括線性誤差。XL-80可用于將補償值填入到補償表中。

雷尼紹空間補償軟件將激光測量讀數轉換成補償文件，然后可直接將其輸入到特定的機床控制器中。

3）激光觸發

當對線性測量采用“自動”采集功能時，系統會在機器移至一個被認為穩定的位置時測量位置誤差。然而，一些應用需要激光系統在自定義的時間或在同步位置采集數據。XL-80激光系統可采用以下觸發方式：

1， 使用計算機鼠標或按鍵手動觸發

2， 編碼器同步觸發*

3， 基于時間的觸發

4， 利用繼電器通過機器的控制器進行觸發

4）動態分析

了解系統的動態特性，例如加速度、速度、振動、停止時間、共振和減振，對于許多應用都至關重要。這些特性將影響系統的操作能力，例如位置精度、重復性、表面光潔度及磨損。

標準的Renishaw雷尼紹 XL-80激光干涉儀

1.renishaw雷尼紹 XL-80激光干涉儀

機床與坐標測量機 (CMM)按照標準驗證機床和坐標測量機的精品工具

研發與計量

供校準和研究實驗室使用的可溯源性測量

運動系統

動態性能，支持高速、高分辨率應用

2.renishaw雷尼紹 XL-80激光干涉儀概述

1）精度和動態性能

優越穩定的激光源和準確的環境補償，保證了±0.5 ppm的線性測量精度。可以高達50 kHz頻率讀取數據，max高線性測量速度可達4 m/s，即使在max高速度下線性分辨率仍可達1 nm。所有測量選項（不只是線性）均采用干涉法測量，使您對記錄數據的精度有信心。

2）使用方便

XL-80設定和使用快速簡便，可減少等待時間并增加測量時間，同時仍具有純粹干涉測量系統精度高的優點。

激光干涉儀和補償器均可通過USB與計算機連接，因此無需單獨的接口，也不必擔心復雜的設定。

3）便攜性

XL-80激光和XC-80補償器體積小巧，這意味著一套完整的線性測量系統只需裝在一個“便攜箱”中，重量僅為12公斤。再加一個三腳架（裝入尼龍拉鏈攜帶箱中），您就擁有了一個真正便攜的機器測量方案。

4）充滿信心

優越的設計、制造和技術支持是雷尼紹的標志性特征。不管是微米級測量還是納米級測量，max先進的設施和品質保障都極為重要。標準的三年保修期和支持網絡體現了我們對您的承諾。

3.renishaw雷尼紹 XL-80激光干涉儀特性與優點

1）XL-80激光頭可以產生非常穩定的激光光束，采用的波長可溯源至國家和全世界標準。

2）激光穩頻精度通過熱控制技術將激光管長度變化控制在幾納米范圍內，達到3年內精度保持在±0.05 ppm（百萬分之一）。

3）性測量精度在整個環境范圍內，即從0 oC - 40 oC（32 oF - 104 oF）和650毫巴 - 1150毫巴的范圍內，精度為±0.5 ppm。可以高達50 kHZ頻率讀取數據，max高線性測量速度可達4 m/s，即使在max高速度下線性分辨率仍可達1 nm。

4）儀器內置的USB意味著激光系統與計算機之間無需單獨的接口。

激光頭前部的一排LED狀態指示燈顯示激光狀態和信號強度，相當于將屏幕軟件上的“狀態顯示”擴展到激光頭上。

可以在標準 (40 m) 和長 (80 m) 距離模式之間切換。

5）模擬I/O端口允許模擬信號輸出和觸發信號輸入。

6）預熱時間少于6分鐘。

7）外接開關電源允許輸入電壓在90V - 264 V之間變化。

8）CARTO軟件可以進行線性、角度、回轉軸、直線度和垂直度測量。其他測量模式則需要使用LaserXL。

4.renishaw雷尼紹 XL-80激光干涉儀系統簡介

1）計算機軟件 — 簡單易用但功能強大的軟件

2）標準連接 — 通過USB連接XL-80和XC-80

3）可信度 — XL系統的所有測量模式（不僅僅是線性測量）均采用激光干涉原理，因此您可以充分信賴所有的測量精度

4）無線光學鏡組 — 在整個軸行程上進行測量時可免受電纜拖拽的影響

5）激光穩頻精度 — 通過熱控制技術將激光管長度變化控制在幾納米范圍內，達到3年內精度保持在±0.05 ppm（百萬分之一）

6）方便準直調整 — 輕巧的光學鏡組和快速的夾具解決方案。獲得的光學鏡組提供非重疊輸出并返回激光束以簡化準直調整

7）可溯源的測量 — 干涉測量直接受益于激光波長的可溯源性。雷尼紹的校準結果可溯源至國際度量衡 (CIPM) 相互承認協議 (MRA) 的簽約者，CIPM MRA為全世界提供了統一的測量標準

8）靈活 — 適用于數字方波信號輸出（出廠設定選項）和外觸發信號輸入的連接

9）熱穩定性 — 激光熱源遠離測量光學鏡組。陽極氧化鋁殼光學鏡組比鋼制光學鏡組對環境適應速度快10倍，而且輕巧耐用

10）易于安裝 — 信號強度LED指示燈和激光校準特性簡化安裝和加快使用

11）便攜 — 憑借小巧輕便的設計，整個系統可用非常容易攜帶的“輪式便攜箱”進行運輸，一套線性系統加箱子僅重12 kg

12）精準 — 在0 °C - 40 °C (32 °F - 104 °F) 溫度范圍內保持完全測量精度

13）即裝即用 —  XC-80還配備外接空氣溫度傳感器和材料溫度傳感器。該系統附帶供電電源、一本綜合使用手冊和所有必需的電纜

5.renishaw雷尼紹 XL-80激光干涉儀應用

1）機器驗證

XL-80激光系統max常見的用途是用來驗證運動系統。

通過測量機器性能，用戶不僅對加工過程充滿信心，還可提前發現加工件中存在的問題。

與激光跟蹤系統不同的是，XL-80可直接在機器上單獨測量幾何誤差。這樣一來，用戶對測量結果更有信心，并且能夠發現誤差。機器精度可通過以下途徑提高：

 對機器裝配進行針對性改造

 根據數據應用誤差補償

重復運行測試可驗證所作的改進并展示機器改進后的功能。

2）誤差補償

誤差補償可通過減少機器所示 位置和實際 位置之間的誤差來提升機器的整體性能。大多數機床都會包含一些用于調整反向間隙和線性誤差的選項。然而，功能更強大的機床控制器可提供在刀尖位置應用空間補償的選項。空間補償將考慮所有幾何誤差，包括線性誤差。XL-80可用于將補償值填入到補償表中。

雷尼紹空間補償軟件將激光測量讀數轉換成補償文件，然后可直接將其輸入到特定的機床控制器中。

3）激光觸發

當對線性測量采用“自動”采集功能時，系統會在機器移至一個被認為穩定的位置時測量位置誤差。然而，一些應用需要激光系統在自定義的時間或在同步位置采集數據。XL-80激光系統可采用以下觸發方式：

1， 使用計算機鼠標或按鍵手動觸發

2， 編碼器同步觸發*

3， 基于時間的觸發

4， 利用繼電器通過機器的控制器進行觸發

4）動態分析

了解系統的動態特性，例如加速度、速度、振動、停止時間、共振和減振，對于許多應用都至關重要。這些特性將影響系統的操作能力，例如位置精度、重復性、表面光潔度及磨損。

標準的XL-80激光干涉儀可以高達50 kHz的頻率采集動態數據。QuickViewXL軟件包簡單易用，有直觀的界面，能夠記錄、查看和保存動態數據。

5）雙軸

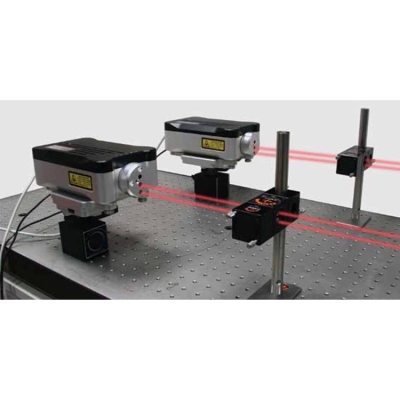

在一些設備中，機器的一個軸由兩個驅動裝置和兩個反饋系統控制（如龍門銑床、車床和大型龍門型坐標測量機）。在這種情況下，兩個激光裝置與雙軸軟件結合使用，能夠自動同步采集平行軸數據。

6）實驗室應用

XL-80系統自從推出后便成為了許多實驗室應用的系統，包括世界上許多的校準中心。它具有極為穩定的激光頻率、公開的誤差范圍、以及CIPM MRA*提供的完整溯源性，因此非常適合用作基準系統。同時，多種連接和觸發選項使該系統更具靈活性，而且可輕松設計成為自定義裝置。XL-80激光干涉儀可以高達50 kHz的頻率采集動態數據。QuickViewXL軟件包簡單易用，有直觀的界面，能夠記錄、查看和保存動態數據。

5）雙軸

在一些設備中，機器的一個軸由兩個驅動裝置和兩個反饋系統控制（如龍門銑床、車床和大型龍門型坐標測量機）。在這種情況下，兩個激光裝置與雙軸軟件結合使用，能夠自動同步采集平行軸數據。

6）實驗室應用

XL-80系統自從推出后便成為了許多實驗室應用的系統，包括世界上許多的校準中心。它具有極為穩定的激光頻率、公開的誤差范圍、以及CIPM MRA*提供的完整溯源性，因此非常適合用作基準系統。同時，多種連接和觸發選項使該系統更具靈活性，而且可輕松設計成為自定義裝置。
