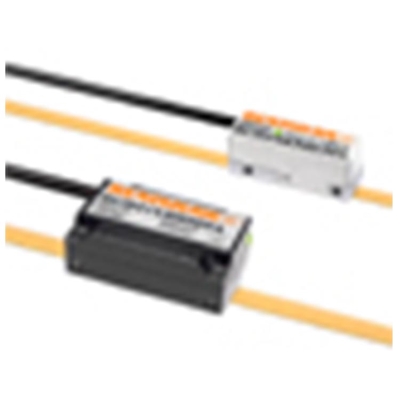

Renishaw雷尼紹 RG系列光柵系統
RG2和RG4是很常用的雷尼紹光柵，即使在大多數開放式直線光柵都不適用的條件下，也能提供高度可靠的位置反饋。
RG2讀數頭系列包括RGH22、小型RGH24和超小型RGH25。這三款讀數頭都具有光學濾波系統，可讀取20 μm柵距的鍍金鋼帶柵尺，分辨率達5 nm（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。許多世界領xian的線性運動原始制造商都將這些產品作為標準配置安裝。此外，這些產品廣泛應用于醫護、機床、PV、半導體和FPD制造領域。
RG4讀數頭也使用光學濾波系統，讀取40 μm柵距柵尺，具有更加寬松的安裝公差和更高的速度。還提供RGH34緊湊型讀數頭和鋼帶柵尺選項。
RG2是開放式的非接觸直線光柵系統，能夠消除摩擦和磨損，可保證高速、高分辨率的可靠運動。RG2具有優越的20 μm柵距，確保了在大多數開放式直線光柵都不適用的條件下，仍具有優異的信號穩定性。
1.RGH22直線光柵系統
開放式、非接觸RGH22讀數頭配有雷尼紹創新靈活的20 μm RGS20-S鋼帶柵尺，具有50 nm的分辨率。
RGH22讀數頭的特性與優點
讀數頭小巧、堅固，采用內置細分電路，能夠提供具有行業標準的模擬和數字輸出
非接觸式設計提供高速、可靠的操作，摩擦和磨損均為零
內置LED安裝指示燈使讀數頭便于安裝
光學濾波系統在大多數開放式光柵都不適用的條件下，仍具有優異的信號穩定性
光學零位提供可重復的起始位置，而限位開關則指示軸行程的終點
RGS20-S 20 μm柵距鋼帶柵尺
20 μm RGS20-S由薄型柔性鋼帶制成；鋼帶經過鍍金具有更高的反射率和耐腐蝕性?？梢允褂帽趁孀詭У牟桓赡z將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。
柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達70 m的軸長需要
RGS-S柵尺的膨脹特性與基體材料（和柵尺粘貼）的膨脹特性一致，從而簡化了系統的熱補償
具有專li的柵尺安裝工具有助于實現快速的安裝
表面涂漆的柵尺易于清潔且堅固耐用
可方便地“剪至所需長度”，確保了不必要的浪費和高xiao的庫存管理
±3 μm/m線性度通過簡單的補償就可實現高精度
技術規格
讀數頭尺寸
16.0 mm x 44.0 mm x 27.0 mm (H x L x W)
輸出（分辨率）
RS422：5 μm、1 μm、0.5 μm、0.1 μm、50 nm。
模擬：1 Vpp、12 μA
參考零位 勵磁塊
限位開關 單限位或雙限位
速度高達 10 m/s
間隙公差
0.8 ±0.1 mm
柵尺類型 RGS20-S鋼帶柵尺
真空兼容 否
2.RGH24直線光柵系統
開放式、非接觸RGH24讀數頭配有雷尼紹優越靈活的20 μm RGS20-S鋼帶柵尺，具有10 nm的分辨率。RGH24結構輕巧，非常適宜在微云臺、磁勵塊及其他空間有限的場合應用
RGH24讀數頭的特性與優點
超小型讀數頭帶有內置細分電路，能夠提供具備工業標準的模擬和數字輸出
非接觸式設計提供高速、可靠的操作，摩擦和磨損均為零
內置LED安裝指示燈使讀數頭便于安裝
光學濾波系統在大多數開放式光柵都不適用的條件下，仍具有優異的信號穩定性
光學零位提供可重復的起始位置，而限位開關則指示軸行程的終點
可與包括10針JST接頭在內的多種接頭選件配合使用，方便集成
RGS20-S 20 μm柵距鋼帶柵尺
20 μm RGS20-S由薄型柔性鋼帶制成；鋼帶經過鍍金具有更高的反射率和耐腐蝕性?？梢允褂帽趁孀詭У牟桓赡z將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。
柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達70 m的軸長需要
RGS-S柵尺的膨脹特性與基體材料（和柵尺粘貼）的膨脹特性一致，從而簡化了系統的熱補償
具有專li的柵尺安裝工具有助于實現快速精que的安裝
表面涂漆的柵尺易于清潔且堅固耐用
可方便地“剪至所需長度”，確保了不必要的浪費和高xiao的庫存管理
±3 μm/m線性度通過簡單的補償就可實現高精度
技術規格
讀數頭尺寸 14.8 mm x 36.0 mm x 13.5 mm (H x L x W)
輸出（分辨率）
RS422： 5 μm、1 μm、0.5 μm、0.2 μm、0.1 μm、50 nm、20 nm、10 nm。
模擬： 1 Vpp、12 μA
參考零位 勵磁塊
限位開關 單限位
速度高達 10 m/s
間隙公差
0.8 ±0.1 mm
柵尺類型 RGS20-S鋼帶柵尺
真空兼容 否
3.RGH25F直線光柵系統
開放式、非接觸、超小型RGH25F讀數頭配有雷尼紹優越靈活的20 μm RGS20-S鋼帶柵尺并具有5 nm的分辨率。RGH25F輕薄小巧，具有通過REF接口進行外部細分的功能，該功能可提供自動增益控制、偏移量控制和診斷能力……
符合RoHS標準的REF接口取代了RGB系列，具有優越SiGNUM的性能和5 nm的分辨率。請注意：RGH25讀數頭和RGB接口目前已停產并由RGH25F和REF取代
RGH25F讀數頭的特性與優點
超小型、低質量讀數頭非常適合在空間有限的場合應用
非接觸式設計提供高速、可靠的操作，摩擦和磨損均為零
接口上的內置LED安裝指示燈使讀數頭便于安裝
光學濾波系統在大多數開放式光柵都不適用的條件下，仍具有優異的信號穩定性
自調節電路可確保高精度和長期工作的可靠性
自動增益控制 (AGC)、自動偏移量控制 (AOC) 和自動平衡控制 (ABC) 極大降低了周期誤差 (<±50 nm)
參考零位提供可重復的起始位置，而限位開關則指示軸行程的終點
也可提供UHV兼容版本
RGS20-S 20 μm柵距鋼帶柵尺
20 μm RGS20-S由薄型柔性鋼帶制成；鋼帶經過鍍金具有更高的反射率和耐腐蝕性。可以使用背面自帶的不干膠將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。
柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達70 m的軸長需要
RGS-S柵尺的膨脹特性與基體材料（和柵尺粘貼）的膨脹特性一致，從而簡化了系統的熱補償
具有專li的柵尺安裝工具有助于實現快速的安裝
表面涂漆的柵尺易于清潔且堅固耐用
可方便地“剪至所需長度”，確保了不必要的浪費和高xiao的庫存管理
±3 μm/m線性度通過簡單的補償就可實現高精度
頂部技術規格
讀數頭尺寸
10.5 mm x 36.0 mm x 13.5 mm (H x L x W)
輸出（分辨率）
RS422：5 μm、1 μm、0.5 μm、0.2 μm、0.1 μm、50 nm、20 nm、10 nm、5 nm。
模擬：1 Vpp
細分 REF（x4至x4 000）
參考零位 勵磁塊
限位開關 單限位
速度高達 5 m/s
間隙公差
0.8 ±0.1 mm
柵尺類型 RGS20-S鋼帶柵尺
真空兼容 是 — RGH25F UHV
4.RGH40直線光柵系統
開放式、非接觸RGH40讀數頭是專為與雷尼紹的40 μm RGS40-G玻璃柵尺或40 μm RESR圓光柵配合使用而設計的，具有50 nm分辨率。
頂部RGH40讀數頭的特性與優點
讀數頭小巧、堅固，采用內置細分電路，能夠提供具有行業標準的模擬和數字輸出
提供高速、可靠的操作且摩擦和磨損均為零
40 μm柵距的柵尺提供了寬松的讀數頭安裝公差
集成LED安裝指示燈簡化了安裝過程
具有專li的光學濾波系統在大多數開放式光柵都不適用的條件下，仍具有優異的信號穩定性
參考零位提供可重復的起始位置，而限位開關則指示軸行程的終點
RGH40讀取40 μm RGS40-G玻璃柵尺、40 μm RESR圓光柵以及行業標準40 μm玻璃柵尺讀數
將RGH40與其他直線光柵讀數頭進行比較。
頂部RGS40-G 40 μm柵距玻璃柵尺
RGS40-G 40 μm柵距玻璃柵尺的讀數由RGH34和RGH40讀數頭讀取。RGS40-G非常適合在柵尺需要脫離基體單獨移動的場合使用。RGS40-G的膨脹特性可使用溫度傳感器通過主控制器進行補償。
從120 mm到1 m的一系列可選測量長度
熱膨脹特性：C.T.E ~8.5 μm/m/°C
精度 <±5 μm/m
易于安裝，可以使用基準夾具和夾子或背面自帶的不干膠帶直接安裝到基體上
頂部RESR 40 μm柵距的圓光柵
請參閱RESR圓光柵系統
頂部技術規格
讀數頭尺寸
17.0 mm x 44.0 mm x 27.0 mm (H x L x W)
輸出（分辨率）
RS422： 10 μm、5 μm、2 μm、1 μm、0.4 μm、0.2 μm、0.1 μm、50 nm
模擬： 1 Vpp
參考零位 磁勵體
限位開關 雙限位
速度高達 10 m/s
間隙公差
0.8 ±0.15 mm
柵尺類型 RGS40-G玻璃柵尺和40 μm RESR
真空兼容 否
5.RGH41直線光柵系統
開放式、非接觸RGH41讀數頭配有雷尼紹優越靈活的RGS40-S 40 μm柵距鋼帶柵尺，具有50 nm的分辨率。
頂部RGH41讀數頭的特性與優點
讀數頭小巧、堅固，采用內置細分電路，能夠提供具有行業標準的模擬和數字輸出
提供高速、可靠的操作且摩擦和磨損均為零
40 μm柵距的柵尺提供了寬松的讀數頭安裝公差
內置LED安裝指示燈簡化了安裝過程
具有專li的光學濾波系統在大多數開放式光柵都不適用的條件下，仍具有優異的信號穩定性
參考零位提供可重復的起始位置，而限位開關則指示軸行程的終點
將RGH41與其他直線光柵讀數頭進行比較。
頂部RGS40-S 40 μm柵距鋼帶柵尺
RGS40-S柵尺由薄型柔性鋼帶制成；鋼帶經過鍍金具有更高的反射率和耐腐蝕性。可以使用背面自帶的不干膠將其安裝到金屬、陶瓷和合成材料等大多數工程材料上。
柵尺成卷供貨，用戶可根據需要任意裁剪，可滿足長達70 m的軸長需要
RGS-S柵尺的膨脹特性與基體材料（和柵尺粘貼）的膨脹特性一致，從而簡化了系統的熱補償
安裝工具有助于快速地安裝柵尺
表面涂漆的柵尺易于清潔且堅固耐用
可方便地“剪至所需長度”，確保了不必要的浪費和高xiao的庫存管理
±3 μm/m線性度通過簡單的補償就可實現高精度
頂部技術規格
讀數頭尺寸
17.0 mm x 44.0 mm x 27.0 mm (H x L x W)
輸出（分辨率）
RS422：10 μm、5 μm、2 μm、1 μm、0.4 μm、0.2 μm、0.1 μm、50 nm
模擬：1 Vpp
參考零位 勵磁塊
限位開關 雙限位
速度高達 15 m/s
間隙公差
0.8 ±0.15 mm
柵尺類型 RGS40-S鋼帶柵尺
真空兼容 否
