Renishaw雷尼紹XM-60多光束激光干涉儀

1.renishaw雷尼紹XM-60多光束激光干涉儀概述

優越的技術、光學滾擺測量以及光纖發she器

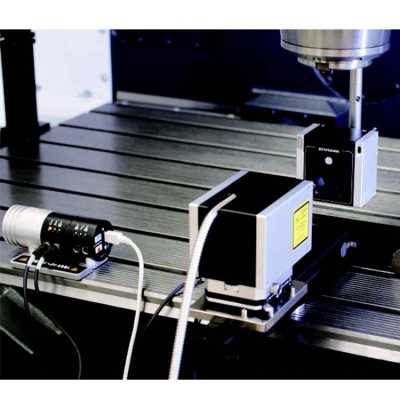

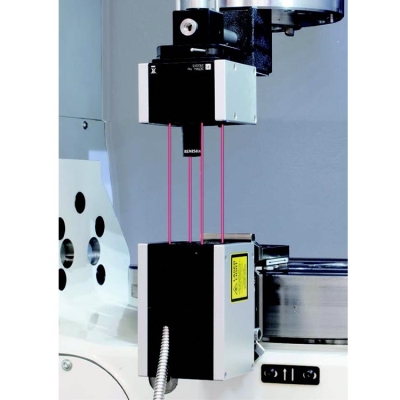

XM-60是一款激光測量系統，只需一次設定即可沿線性軸同時測量6個自由度的誤差。它具有強大的診斷工具，通過一次采集就可以測量軸的所有幾何誤差。

對于執行空間補償?shù)挠脩簦琗M-60為他們獲得所需數據組提供了一種快速優越的方法（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。所有測量均為光學測量，可在任意方向執行。

輕型發she器通過光導纖維遠離發熱的激光源，從而減少測量點處的熱影響。發she器可直接通過其側面甚至后面安裝到機床上或者上下倒置安裝，非常適用于難以接近的機床區域。

接shou器可進行完全無線操作，由充電電池供電，從而在機器移動中避免電纜拖拽，因為在測量過程中電纜拖拽可能會引起誤差或激光束“斷光”。

XM-60隨附CARTO軟件包，可指導用戶完成測量過程。CARTO包括Capture（數據采集）和Explore（數據瀏覽）應用，可為XM-60提供無縫數據采集和分析。

只需一次設定即可在任意方向測量6個自由度。

優越的技術、光學滾擺測量以及光纖發she器

XM-60是一款激光測量系統，只需一次設定即可沿線性軸同時測量6個自由度的誤差。它具有強大的診斷工具，通過一次采集就可以測量軸的所有幾何誤差。

對于執行空間補償?shù)挠脩簦琗M-60為他們獲得所需數據組提供了一種快速優越的方法。所有測量均為光學測量，可在任意方向執行。

2.renishaw雷尼紹XM-60多光束激光干涉儀主要特性與優點：

1）快速 — 利用傳統激光技術，一次安裝即可同時測量線性、俯仰、扭擺、滾擺、水平方向和垂直方向直線度等六項誤差。

2）簡單 — 設定簡單，其他干涉儀系統使用者很快就能熟練使用。自動檢測軸的正負方向和圖形準直減少了人為誤差。

3）可靠 — 直接測量所有誤差，允許用戶在測試過程中查看結果。

4）強大 — 優越的光學滾擺測量系統能夠在任一方向執行滾擺測量。

3.renishaw雷尼紹XM-60多光束激光干涉儀系統組成

1）. 激光器/發she器

 靈活— 分離式激光器有助于使用遠控輕型光纖發she器。這樣不僅提供了更靈活的安裝選項，還將對測量范圍的影響減至小。

 熱穩定性— 激光熱源位于機床工作環境外部。使用外部分離式激光源可減少對測量光學鏡組和待測機床產生的熱影響。

2）. 接shou器

 無線通信— 通過集成無線連接，滾擺和直線度數據可無線傳輸至激光器。

 無線連接— 由充電電池供電，從而在機床移動中避免電纜拖拽。

 輕便— 減輕了機床主軸的負載。

3）. CARTO軟件包

 直觀— 指導用戶完成測量過程。Capture（數據采集）和Explore（數據瀏覽）應用為XM-60提供數據采集和分析功能。

4）. XC-80環境補償器

 可靠— XC-80環境補償器可大限度降低工作環境對測量精度的影響。

 精que— 在0 °C – 40 °C溫度范圍內保持測量精度完好無損。

5）. 系統便攜箱

 便攜— 堅固的Peli防風暴系統便攜箱可用于激光系統的安全存儲以及運輸，而且便攜箱有足夠的空間來放置附件以及XC-80補償器組件。
