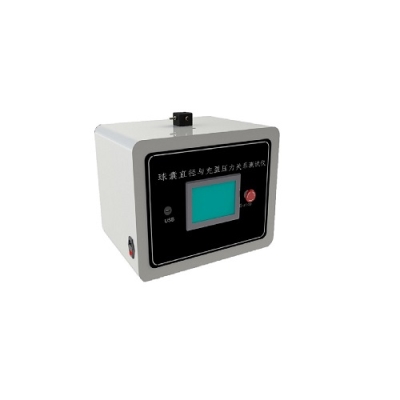

球囊直徑與充盈壓力關系測試儀 原理本試驗的目的是測定球囊直徑和充盈壓力之間的關系。

 球囊直徑與充盈壓力關系測試儀主要參數：
驅動氣壓: 0.3-10MPa
壓力范圍：1-10MPa(可調)，增壓比 1:16
壓力讀數精度±1% ，配有魯爾內圓錐接頭，魯爾外接頭

球囊外徑測量：成像視覺系統

PLC控制系統

7寸觸摸屏操作界面

中英文切換

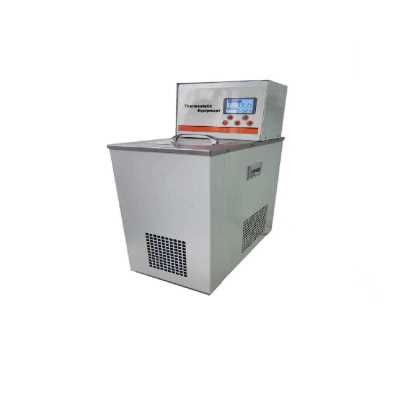

水溫槽0-37°
主要配置：氣液增壓泵、防護機箱、調壓閥、卸荷閥、手拉閥、耐震壓力表、不銹鋼管路、單向閥等

箱體尺寸：500*500*450

D.1 原理

本試驗的目的是測定球囊直徑和充盈壓力之間的關系。

D.2 儀器

D.2.1 推薦的導絲或等效物（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

D.2.2 水浴,控制在(37士2℃

D.2.3 充盈液體,如溫水。

D.2.4充盈注射器或等效裝置配有讀數壓力精度為5%并能夠維持充起壓的壓力測量裝置,有符合 GB/T 1962.1 或GB/T 1962.2的6%(魯爾)內圓錐接頭,如適用,以便連接導管。

D.2.5適宜精度的測量球囊直的裝置(如千分尺,光學投影儀,激光千分尺),其精度能測量至規定公差的10%或被測值的1%。如果規定了公差,則應使用兩個百分?jǐn)?shù)中值較小的一個。

D.3 試驗程序

D.3.1 將充盈液體(D2.3)充入充盈器械(D24)。

D.3.2 向器械中插入適宜的導絲(D2.1)。

D.3.3 將充盈器械與供試導管連接,至少把球囊全部浸入(37士2)℃的水浴(D.2.2)中。

D.3.4使導管至少平衡2min。

D.3.5 逐漸充盈球囊,讓系統在各壓力間隔之間趨于穩定;宜以適宜的壓力間隔(如100kPa)在指示的直徑范圍內選取壓力,以測定球囊直徑。

D.3.6 在每個壓力間隔下,在沿球囊長度方向適宜的位置測量球囊直徑;這些測量宜在穩定后立即進行。

D.3.7 持續充壓直至達到RBP。

整個試驗宜迅速完成，以使黏彈影響最小,更好地模擬臨床使用的充盈方法。
