一、產品概述

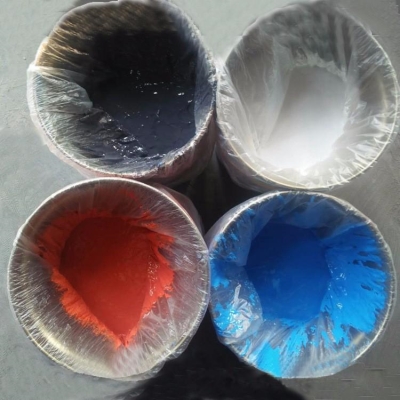

雙組份聚氨酯防水涂料屬于雙個分子化學反應固化型防水材料，其中甲組份是由聚醚和異氰酸酯封端的預聚體，乙組份是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時將甲、乙兩份按比例混合，涂刷在防水基層表面上，經常溫交聯固化，形成橡膠彈性涂膜，從而起到防水作用。

二、施工方法

*基層要求：平整、堅固,充分干燥(地下工程無明顯濕漬即可）；陰陽角要做成圓弧形，陰角直徑大于50mm，陽角直徑大于mm;

*配料：根據施工用量，將A/B組分按1：2的比例混合，攪拌均勻；

*大面積防水施工：將混合涂料用橡膠或塑料刮板均勻涂布，要求厚度一致，一般為1.5mm-2.0mm,宜3-4次遍吐刷，后次涂刷應在前次涂刷固化成膜后，且呈垂直方向進行刮涂（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。涂料的參考用量:1mm厚涂膜用量為：1.5-1.7Kg/㎡（1.5厚一般約用2.4kg/㎡）；一般為單獨成膜，地下工程地板應增鋪一層胎體增強材料；

*涂膜厚度：地下工程為1.2-2.0mm，一般為1.5mm厚，廁浴間不應小于1.2mm，在防水等級為111級屋面一道防設時，防水層厚度不小于1.2mm，在涂層間厚度加鋪胎體增強材料時，胎體下面的涂層厚度不小于1.0mm，上面涂層不小于0.5mm;

*收頭和邊緣處理：增涂涂料進行封閉

*保護層：涂膜防水層表面應按設計要求進行隔離保護，防止破壞涂膜防水層。

三、產品特點

*雙組份聚氨酯防水涂料固化后形成無接縫，完整的彈性防水層，提高了建筑工程的防水抗滲能力，這是卷材防水無法達到的，尤其是涂膜具有較高的強度和延伸性，對基層開裂或伸縮的適應性強，

*和基層的粘結牢固，涂膜防水材料和混凝土、木材、金屬、陶瓷、石棉瓦等有極強的粘結力，也可作粘合劑使用。

*施工簡單，聚氨酯涂膜是一種冷施工的防水涂料，施工時僅需將甲、乙兩組份按比例混合，涂刷在防水基層上即可。

*維修容易，只須對損壞部位修補，仍可達到原有的防水效果，省事、省力、費用低。

*環保型產品，產品氣味小，減輕了對人和環境的影響和損害，是一種理想的焦油聚氨酯替代產品。
