潛水攪拌機 性能特點

1、QJB型潛水攪拌機結構緊湊操作維護簡單、安裝檢修方便、使用壽命長。

2、葉輪具有的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。

4、電機繞組絕緣等級為級，防護等級為IP68，選用進口軸承和專利的電機防凝露裝置，使電機的工作更加可靠。

5、兩道機械密封材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。

QJB型潛水攪拌機的訂貨須知:

一、請提供以下詳細數據：①潛水攪拌機產品名稱與型號②潛水攪拌機功率③潛水攪拌機葉輪大小④潛水攪拌機轉速⑤潛水攪拌機電機功率（KW）⑥潛水攪拌機轉速（r/min）⑦潛水攪拌機電壓〔V〕⑧潛水攪拌機材質⑨潛水攪拌機是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的潛水攪拌機的產品型號，請按潛水攪拌機型號直接向南京蘭江水處理設備有限公司銷售部訂購。

三、潛水攪拌機當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們南京蘭江水處理設備有限公司的技術專家為您選型確認。

潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容，積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的流速應保證在0.15-0.3/s之間，如果低于0.15/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池；其次是介質參數，如：懸浮物含量、溫度、PH值等；還有水池的形狀，水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。可參考上面的潛水攪拌機流場圖c，

為了滿足在不同環境下都能達到的攪拌功能，我們為用戶提供了多種型號水攪拌機，同時可提供選型服務。

QJB潛水攪拌機運行模式

潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按照專業設計人員的要求去做，要充，考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞卜而降低流速。我公司可幫助您合理選擇攪拌機和安裝形式。

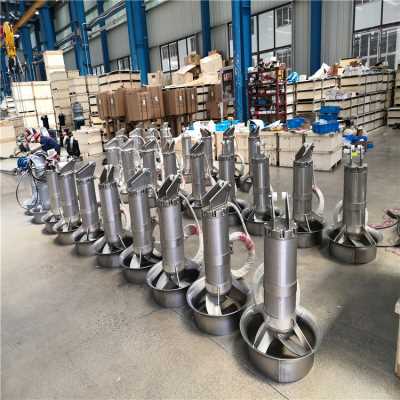

潛水攪拌機實物圖*潛水攪拌機安裝圖*不銹鋼潛水攪拌機*沖壓式潛水攪拌機圖*QJB潛水攪拌機安裝圖

潛水攪拌機選型參數表

潛水攪拌機流場圖

潛水攪拌機運行工況圖

QJB型潛水攪拌機、推進器是我公司引進德國潛水電機生產技術基礎上自行開發的，現已形成電機功率從0.85~15kw，轉速從42~980轉/分，葉輪直徑260~2500mm的系列產品的批量生產，打破了我國潛水攪拌機完全依賴進口的局面。該產品在投放市場以來，先后在全國許多家污水處理廠投入運行，用戶的一致好評。

攪拌器在下列條件下應能正常連續運行

1）潛水攪拌機介質溫度不超過40°C;2）潛水攪拌機介質的PH值在5—9之間;

3）潛水攪拌機液體密度不超過1150kg/m3;

4）潛水攪拌機長期潛水運行，潛水深度一般不超過20m;

池容積在1000-3000m3，粘度可達到50cP；池容積在500-700m3，粘度可達1000cP。

6．潛水攪拌機性能原理

電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器在整個運行過程中保持平穩狀態，無故障運行時間不少于10000小時，每日能連續24小時運行或間隙運行。

6.1潛水攪拌機導軌系統

導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。

6.2潛水攪拌機電機殼體

攪拌器的電機殼體由不銹鋼制造，殼體厚度足以承受何載，其表面加工平整光滑。

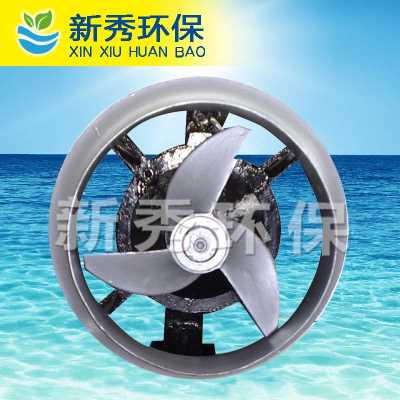

6.3潛水攪拌機葉輪

葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為三片式，具有自清潔及免振功能。

6.4潛水攪拌機軸

攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷，軸承的設計壽命不少于100000小時，葉輪軸完全與攪拌介質隔離。

6.5潛水攪拌機軸封

采用兩個相互獨立高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢，機械密封的使用壽命不低于25000小時。

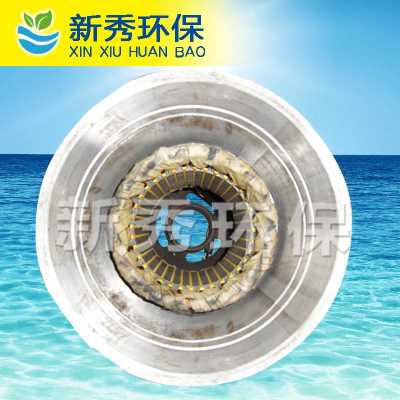

6.6潛水攪拌機電機

潛水攪拌機的電機為三相鼠籠異步電機，防護等級為IP68，絕緣等級為F，潛水電機可連續運行，每小時可啟動至少10次，潛水電機與攪拌器應是同一廠家制造。

6.7潛水攪拌機電纜和電纜密封

電機配有控制和動力水下電纜，為了打動地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜進口也不允許有濕氣進入電機和接線盒，電纜進口宜采用三道密封，內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中，中間整個電纜嵌入樹脂中，外部用長橡膠環密封，電纜密封組件應做成一集成。

6.8攪拌器保護

電機繞組上裝有溫度傳感器以監測電機繞組過熱，在攪拌器中應設置泄露和濕氣保護傳感器，應能監測并在攪拌器出現嚴重損壞前發出報警信號。

6.9安裝提升系統

安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安裝攪拌器也不必要把池子放空。

7.潛水攪拌機主要材料

機殼 不銹鋼（304）

葉輪 不銹鋼（304）

主軸 2Cr13

機械密封 耐腐蝕燒結碳化鎢--碳化鎢

導軌 不銹鋼（304）

提升索、鏈 不銹鋼（304）

手動卷揚 不銹鋼（304）

螺栓、螺母、墊圈 不銹鋼（304）

8．潛水攪拌機電控箱

8.1控制箱結構

控制箱為室外落地式安裝，可前檢修、前開門；電纜進出線為下進，下出線方式；防護等級為IP55。

8.2潛水攪拌機控制箱功能

機旁控制箱用于控制潛水攪拌機的開/停，動力及信號電纜的轉接；

控制箱內包括動力及信號接線轉接端子排，潛水攪拌機故障信號轉換裝置，帶手動復位功能，“急停”按鈕，啟動及停止按鈕，信號燈等元件。

箱內動力及信號電纜轉接端子的選擇與設備功率配套。

8.3潛水攪拌機 檢查和驗收

攪拌器的葉輪經動、平衡實驗，并提交有關檢測報告。
