100

106

3

4000/6000

25

1150

150

158

4

4000/6000

48

540

150

161

5.5

4000/6000

68

520

175

174

4.5

4000/6000

65

380

200

210

5

4000/6000

80

297

200

213

6.5

4000/6000

98

297

225

236

5.5

4000/6000

108

256

250

264

7

4000/6000

155

234

100

1.5

2.5

2

6

150

2

3.5

3

10

175

3

4.6

4

15

200

4

5.6

5

20

225

5

6.5

6

20

250

7

8.8

8

25

561.6

56

1.6

59.2

0.6

8.0

8.5

6

16

通信管

701.8

70

1.8

73.6

0.8

8.0

8.8

6

18

通信管

1002

100

2.0

104

1.3

8.0

10.0

6

20

通信管

1003

100

3.0

106

2.4

25.0

44.0

6

25

通信管電力管

1504

150

4.0

158

3.5

25.0

37.0

6

40

電力管

1505.5

150

5.5

161

5.4

50.0

79.0

6

63

電力管

1754.5

175

4.5

184

5.4

25.0

34.0

6

70

電力管

2005.0

200

5.0

210

6.6

25.0

38.0

6

70

電力管

2006.5

200

6.5

213

8.8

50.0

62.0

6

85

電力管

2256.5

225

6.5

238

9.5

50.0

55.0

6

118

電力管

2507.0

250

7.0

264

11.0

25.0

45.0

6

156

電力管

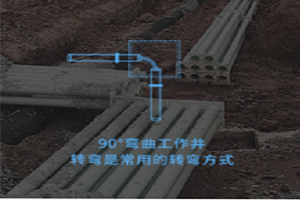

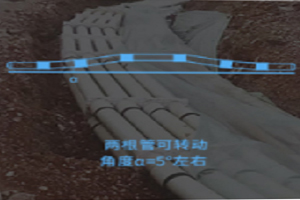

工作井轉彎是常用的轉彎方式

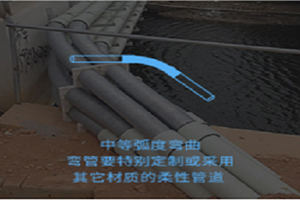

在無法做工作井及突變弧度較大的情況下

90℃轉彎，90℃轉彎必須由工作井來完成

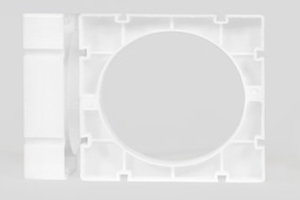

管枕

100（155×155×45）150（205×205×45）175（235×235×50）200（260×260×45）250（325×325×50）

管枕的原材料為PE（聚乙烯），聚乙烯是乙烯經聚合制得的一種熱塑樹脂

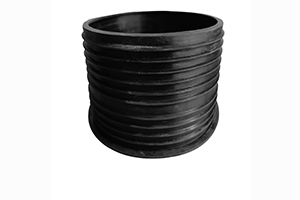

密封膠圈

100/150/175/200/250

膠圈的原材料為天然橡膠

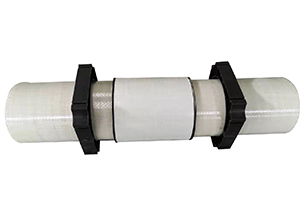

BWFRP管道直通

2788.0、2208.0、2205.5、1935.0、1664.5、1664.5、1124.0

采用BWFRP管生產工藝生產，按照相關管道安裝配置，每根管道6米長，接頭處必須配置一個直通

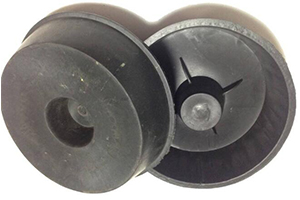

管堵（管塞）

100/150/175/200/250

塑料管帽和塑料護帽成型的選擇主要決定于塑料的類型，是熱塑還是熱固，起始形態以及制品的外形和尺寸。加工熱塑塑料常用的方法有擠出、成型、壓延、吹塑和熱成型等

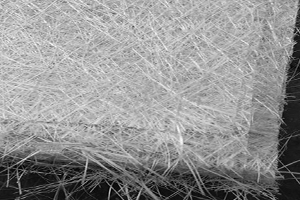

玻璃纖維：

（英文原名為：glass fiber或fiberglass ）

是一種性能優異的無機非金屬材料，種類繁多，優點是絕緣性好、耐熱性強、抗腐蝕性好，機械強度高，但缺點是性脆，耐磨性較差。它是以玻璃球或廢舊玻璃為原料經高溫熔制、拉絲、絡紗、織布等工藝制造成的，其單絲的直徑為幾個微米到二十幾米個微米，相當于一根頭發絲的 1/20-1/5 ，每束纖維原絲都由數百根甚至上千根單絲組成（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。玻璃纖維通常用作復合材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等國民經濟各個領域。

無堿玻璃纖維：

R2O含量小于0.8%，是一種鋁硼硅酸鹽成分。它的化學穩定性、電絕緣性能、強度都很好。主要用作電絕緣材料、玻璃鋼的增強材料和輪胎簾子線

⑴拉伸強度高，伸長小（3%）。

⑵彈性系數高，剛性佳。

⑶彈性限度內伸長量大且拉伸強度高，故吸收沖擊能量大。

⑷為無機纖維，具不燃性，耐化學性佳。

⑸吸水性小。

⑹尺度安定性，耐熱性均佳。

⑺加工性佳，可作成股、束、氈、織布等不同形態之產品。

⑻透明可透過光線。

⑼與樹脂接著性良好之表面處理劑之開發完成。

⑽價格便宜。

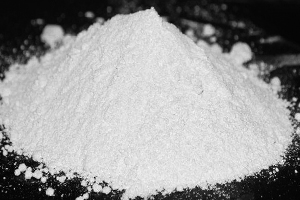

阻燃劑：

賦予易燃聚合物難燃性的功能性助劑，主要是針對高分子材料的阻燃設計的；阻燃劑有多種類型，按使用方法分為添加型阻燃劑和反應型阻燃劑。

添加型阻燃劑是通過機械混合方法加入到聚合物中，使聚合物具有阻燃性的，目前添加型阻燃劑主要有有機阻燃劑和無機阻燃劑，鹵系阻燃劑（有機氯化物和有機溴化物）和非鹵。有機是以溴系、磷氮系、氮系和紅磷及化合物為代表的一些阻燃劑，無機主要是三氧化二銻、氫氧化鎂、氫氧化鋁，硅系等阻燃體系。

反應型阻燃劑則是作為一種單體參加聚合反應，因此使聚合物本身含有阻燃成分的，其優點是對聚合物材料使用性能影響較小，阻燃性持久。

1、 吸熱作用

任何燃燒在較短的時間所放出的熱量是有限的，如果能在較短的時間吸收火源所放出的一部分熱量，那么火焰溫度就會降低，輻射到燃燒表面和作用于將已經氣化的可燃分子裂解成自由基的熱量就會減少，燃燒反應就會得到一定程度的抑制。在高溫下，阻燃劑發生了強烈的吸熱反應，吸收燃燒放出的部分熱量，降低可燃物表面的溫度，有效地抑制可燃性氣體的生成，阻止燃燒的蔓延。Al(OH)3阻燃劑的阻燃機理就是通過提高聚合物的熱容，使其在達到熱分解溫度前吸收更多的熱量，從而提高其阻燃性能。這類阻燃劑充分發揮其結合水蒸汽時大量吸熱的特性，提高其自身的阻燃能力。

2、 覆蓋作用

在可燃材料中加入阻燃劑后，阻燃劑在高溫下能形成玻璃狀或穩定泡沫覆蓋層，隔絕氧氣，具有隔熱、隔氧、阻止可燃氣體向外逸出的作用，從而達到阻燃目的。如有機磷類阻燃劑受熱時能產生結構更趨穩定的交聯狀固體物質或碳化層。碳化層的形成一方面能阻止聚合物進一步熱解，另一方面能阻止其內部的熱分解產生物進入氣相參與燃燒過程。

3、 抑制鏈反應

根據燃燒的鏈反應理論，維持燃燒所需的是自由基。阻燃劑可作用于氣相燃燒區，捕捉燃燒反應中的自由基，從而阻止火焰的傳播，使燃燒區的火焰密度下降，終使燃燒反應速度下降直至終止。如含鹵阻燃劑，它的蒸發溫度和聚合物分解溫度相同或相近，當聚合物受熱分解時，阻燃劑也同時揮發出來。此時含鹵阻燃劑與熱分解產物同時處于氣相燃燒區，鹵素便能夠捕捉燃燒反應中的自由基，干擾燃燒的鏈反應進行。

4、 不燃氣體窒息作用

阻燃劑受熱時分解出不燃氣體，將可燃物分解出來的可燃氣體的濃度沖淡到燃燒下限以下。同時也對燃燒區內的氧濃度具有稀釋的作用，阻止燃燒的續進行，達到阻燃的作用。

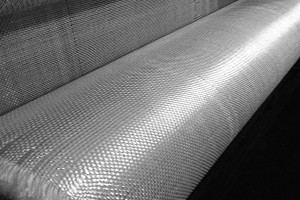

玻璃鋼纖維布：

玻璃纖維方格布是無捻粗紗平紋織物，是手糊玻璃鋼重要基材。方格布的強度主要在織物的經緯方向上，對于要求經向或緯向強度高的場合，也可以織成單向布，它可以在經向或緯向布置較多的無捻粗紗，單經向布，單緯向布。

1、用于低溫-196℃，高溫300℃之間，具有耐氣候性。

2、非粘著性，不易粘附任何物質。

3、耐化學腐蝕，能耐強酸、強堿、王水及各種有機溶劑的腐蝕。

4、摩擦系數低，是無油自潤滑的佳選擇。

5、透光率達6～13 %。

6、具有高絕緣性能、防紫外線、防靜電。

7、強度高。具有良好的機械特性。

8、耐藥劑性。

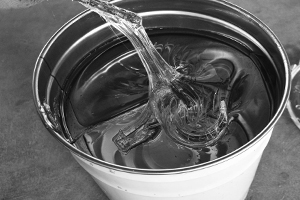

環氧樹脂：

環氧樹脂是指分子中含有兩個以上環氧基團的一類聚合物的總稱。它是環氧氯丙烷與雙酚A或多元醇的縮聚產物。由于環氧基的化學活性，可用多種含有活潑氫的化合物使其開環，固化交聯生成網狀結構，因此它是一種熱固性樹脂。雙酚A 型環氧樹脂不僅產量大，品種全，而且新的改性品種仍在不斷增加，質量正在不斷提高。

1：低黏度，能在潮濕面（或水中）固化，低溫固化性

2：電絕緣性、耐濕性，耐熱沖擊性，耐熱性，低腐蝕性

3：耐熱，耐沖擊，耐濕性，耐疲勞，耐輻射線

4：耐濕性，防銹，油面粘接，耐磨耐久性（疲勞特性）

5：耐久性，耐沖擊性

6：低性，不泛黃

二、充氣式電力管道密封裝置

充氣式電力管道密封裝置

這是一種柔性密封裝置，通過充氣使裝置膨脹，兩側防水條可以緊貼電纜與管道壁，達到無細縫填充。且可以達到：

1.防水、防泥沙。保護電力管道環境清潔，為人工井地下作業提供一個清潔、干燥的環境。

2.小動物啃噬，保護電纜在運行中不被小動物啃噬造成漏電等安全隱患。

3.對管道進行分段封堵，避免管道流通問題，可以大化減少人工井抽水挖泥的麻煩和時間問題，提高作業效率。

4.柔性密封，減少了電纜運行中帶來的震動及熱量給封堵帶來的不便。

5.可帶水帶電安裝，對變形或敷設多根光纜電纜的管孔也有，對管道的兼容性比較強。

三、空心(預留)管道密封器(栓)

電力管道密封

這是一款專門適用于各類電纜空管封堵產品，是一款性價比高的堵頭，適用于空管，預留管道，采用雙向擠壓擴充原理封堵空管。該產品具有優越的耐腐蝕性、抗摔性、抗沖擊性、機械強度高、使用壽命長、電氣絕緣性優越等特點，可廣泛使用于埋地高壓電纜、通訊電纜、路燈電力管道口。

2.本征型：通過接地帽的接地，通過帶有螺旋形定位的接地基座的基座，將內部壓力壓入接地帽，基座接地。注意：觀察接地蓋內是否有東西，是否有火花放電的痕跡。

電力套管

避免開放的接地蓋和折迭金屬；擰緊時不宜用扳手使用的應用；用于直接保護接地蓋。通過觸摸帽子接觸地面來避免潮汐氧化腐蝕現象。

3.推出式：基座內壁與銅門的外部直接通過端部彈簧，基座接地。檢查銅保護蓋時是否有從外門發出火花的痕跡和銅門的變色現象。

尺寸（內徑）

圓形的物體內圓的直徑稱為內徑，通常直接由千分尺或游標卡尺測得，符號為φ。外徑為外部直徑，符號為Φ。

尺寸（壁厚）

管子的厚度

拉伸強度，Mpa

抗拉強度（tensile strength）是金屬由均勻塑性形變向局部集中塑性變形過渡的臨界值，也是金屬在靜拉伸下的承載能力。抗拉強度即表征材料均勻塑性變形的抗力，拉伸試樣在承受拉應力之前，變形是均勻一致的，但超出之后，金屬開始出現縮頸現象，即產生集中變形；對于沒有（或很小）均勻塑性變形的脆性材料，它反映了材料的斷裂抗力。符號為Rm（GB/T 228-1987舊國標規定抗拉強度符號為σb），單位為MPa。

浸水后拉伸強度，Mpa

指BWFRP管在浸滿水2后檢測的拉伸強度

巴氏硬度

巴柯爾(Barcol)硬度（簡稱巴氏硬度）, 早由美國 Barber-Colman公司提出，是近代國際上廣泛采用的一種硬度門類， 一定形狀的硬鋼壓針，在標準彈簧試驗力作用下，壓入試樣表面，用壓針的壓入深度確定材料硬度，定義每壓入0.0076mm為一個巴氏硬度單位。巴氏硬度單位表示為HBa。

環剛度，5%，kPa

環剛度，是壓力管道的承受的負載有內部壓力和外部壓力。無壓管道承受外壓負載。

負荷變形溫度，Tfe1.8，℃

負荷變形溫度是指在規定的試驗下，試樣經受規定的彎曲負荷時，其彎曲變形達到規定量時的溫度值。

落錘沖擊

落錘沖擊試驗機,適用于各種管材(PVC-U給水管、排污管、低壓給水管、低壓輸水管、芯層發泡管、雙壁波紋管、PE給水管)、板材的耐外沖擊性能的測定，也適用于硬質塑料板材。產品符合行業標準JB/T9389落錘沖擊試驗機技術和國家標準GB/T14152、GB/T14153、GB/T6112；同時滿足GB/T5836、GB/T10002.1、GB/T10002.3、GB/T13664、GB/T16800、GB/T18477等試驗方法標準要求。

接頭密封性能

T25-75是TITE-SEAL的一款重介質密封膠，用于墊片的密封或作為墊片使用。可以用于火力發電廠氫冷發電機組發電機端蓋密封氫氣（替代老式的易老化的密封墊），也可用壓力板件、壓力蓋、壓力盤等。用于不規則管螺紋和不平整表面。也可用于普通襯墊和機械接頭、缸蓋、歧管、差速器、變速箱、消聲器接頭，還可用于散熱器軟管連接的密封…可以替代水泵填料，用作含油和油脂的所有齒輪箱的襯墊。

浸水后壓扁線載荷保留率%

Flattening line load

以上為機器翻譯結果，長、整句建議使用 人工翻譯 。

堿金屬氧化物含量%

堿金屬是指在元素周期表中ⅠA族除氫（H）外的六個金屬元素，即鋰（Li）、鈉（Na）、鉀（K）、銣（Rb）、銫（Cs）、鈁（Fr）。

氧指數%

氧指數（OI）是指在規定的下，材料在氧氮混合氣流中進行有焰燃燒所需的低氧濃度。以氧所占的體積百分數的數值來表示。 氧指數高表示材料不易燃燒，氧指數低表示材料容易燃燒。在所規定的試驗下在室溫下材料在O2、N2混合氣體中剛好維持發焰燃燒時的氧濃度以體積的百分率表示。其氧指數越高表明阻燃性能越好。

外觀

目測

導管色澤均勻，內外表面均無龜裂、分層、針孔、毛邊、雜質、貧膠區、氣泡等缺陷；內外表面光滑平整，不得有凹凸不平；導管兩端面應平齊，無毛邊、毛刺。

導管色澤均勻，內外表面均無龜裂、分層、針孔、毛邊、雜質、貧膠區、氣泡等缺陷；內外表面光滑平整，不得有凹凸不平；導管兩端面應平齊，無毛邊、毛刺。

導管色澤均勻，內外表面均無龜裂、分層、針孔、毛邊、雜質、貧膠區、氣泡等缺陷；內外表面光滑平整，不得有凹凸不平；導管兩端面應平齊，無毛邊、毛刺。

尺寸（內徑）

游標卡尺

100±0.3,150±0.4,200±0.5,250±0.5

99.5-100.5

150±0.4,175±0.4,200±0.5,250±0.5

尺寸（壁厚）

游標卡尺

3.0±0.2,4.0±0.2,5.0±0.2,7.0±0.3

1.9-2.1

5.5±0.3,4.5±0.2,6.5±0.3,8.5±0.4

拉伸強度，Mpa

DL/T802.2-2017

≥200

≥120

≥200

浸水后拉伸強度，Mpa

DL/T802.2-2018

≥170

≥105

≥170

巴氏硬度

GB/T3854-2005

≥38

≥38

≥38

環剛度，5%，kPa

GB/T5352-2005

≥25

≥8

≥50

負荷變形溫度，Tfe1.8，℃

GB/T1634.2-2004

≥160

≥160

≥160

落錘沖擊

DL/T802.2-2017

結構不應有明顯封層、裂痕或破裂

結構不應有明顯封層、裂痕或破裂

結構不應有明顯封層、裂痕或破裂

接頭密封性能

DL/T802.2-2017

0.1MPa水壓下保持15min接頭不應滲水、漏水

0.1MPa水壓下保持15min接頭不應滲水、漏水

0.1MPa水壓下保持15min接頭不應滲水、漏水

浸水后壓扁線載荷保留率%

GB/T5352-2005

≥85

≥85

≥85

堿金屬氧化物含量%

GB/T1549-2008

≤0.8

≤0.8

≤0.8

氧指數%

GB/T8924-2005

≥26

≥26

≥26

第貳部

管道墊層完成,經監理檢查合格后方可進行管道敷設,安裝前對管材逐根檢查,有無裂紋、彎曲質量等缺陷,對于不符合質量要求的管材不能使用,按廠家技術要求進行安裝。

第叁部

為了易于插入可以使用潤滑劑,其方法即將潤滑劑均勻地涂敷在擦凈的橡膠封圈里面及插入端四周表面。潤滑劑應使用中洗凈劑的溶液或起泡沫的肥皂,切忌使用油和潤滑脂,以免使橡膠圈老化。

第肆部

彎曲管道的接頭應盡量安排在直線段內,如無法避免時,應將彎曲部分的接頭作局部包封,包封長度不宜小于500mm。

第伍部

支撐架與支撐架之間,電纜排管層與層之間全段用干細沙震實,其高度與排管支架齊平;管道包封處采用C15細石混凝土填滿填實。

第陸部

電纜保護套管的連接和敷設:先將管子配好,然后按順序將管插接。插管時可用機械(插管機)操作,也可用槌打的方法插入。采用槌打的方法時,需在管道的槌打端頭墊上厚木板進行槌打。每根電纜套管采用托架固定,其托架間距為1.6m,托架距管接頭為60cm

第柒部

各塑料管的接口宜錯開排列,相鄰兩管的接頭之間錯開距離不宜小于300mm。彎曲管道彎曲部分的管接頭應采加固措施。

第捌部

電纜保護管施工完成后所有管道的頭部應用棉布填塞、包頭,并用鐵絲扎緊,以保證管道內沒有雜物影響以后穿電纜。

第玖部

電纜保護管在人行道下埋深不小于0.5米,車行道下埋深不小于0.7米;當管道的埋深不滿足要求時采用素混凝土包封;管道間隙必須用C15細石混凝土填滿填實,包封混凝土采用C15細石混凝土,混凝土澆筑時必須振搗密實。

什么情況下不做包封：什么情況下要做包封處理：

一般原則，在人行道或輕載道路（15T）下，SN25管不用包封處理，在中型載荷路基（50T）下SN25管做包封處理，也可選擇SN50或SN100管，可以不走包封處理。在重型載荷型路基（100T以上）要做包封處理，分散管道的壓力

安裝過程中切割用什么方法：

BWFRP管道的切割，采用手提切割機即可，切割非常方便，切割片宜選用金剛切割片。

膠圈作用

貳：防止水和泥沙進入管內

叁：抵抗一定的地基下沉

肆：可以依靠膠圈的彈性大弧度轉彎

管膠圈和管枕什么作用：

使管與管保持設計空間，讓回填泥沙順利進入，形成均勻受力狀態。使管道排列整齊。承受一定土壓力，分擔部分管道受力。

穿纜時，出口傷纜怎么辦：

■在距離遠或轉彎處，穿纜阻力較大時，出口可能導致電纜表面損傷。這種情況下，可設計穿纜導線入口。

■BWFRP纖維編繞拉擠管埋入后，要等一段時間穿纜，如何防止泥沙進入管道，影響后來穿纜施工:

■BWFRP管道埋入后，不會在中間破壞進入泥沙，能保證后期穿纜順暢。只要在端頭加一堵頭，就可確保萬無一失。

BWFRP管安裝后出現現象表現：

■電纜保護管多層重疊，有此寺方高出鋼筋的面筋。

■電力管2根或2根以上并排緊貼。

■電力管埋墻深度太淺，甚至埋在墻體外的粉層中。管子出現死彎、痛折、凹痕現象。

■電線管進入配電箱，管口在箱內不順填，露出太長；管口不平整、長短不一；管口不用保護圈；未緊鎖固定。

■預埋電纜保護管時不是用塞頭堵塞管日，而是用鉗夾扁拗彎管口。

出現現象原因分析：

■施工人員對有關規范不熟悉，工作態度馬虎，貪圖方便，不按規定執行。施工管理員管理不到位。

■建筑設計布置和電氣專業配合不夠，造成多條線管通過同一狹窄的平面。

出現問題的預防措施：

■加強對現場施工人員施工過程的質量控制，對工人進行針對性的培訓工作；管理人員要熟悉有關規范，從嚴管理。

■共通道中。當塔樓的住宅每層有6套以上時，建議土建好采用公共走廊天花吊頂的緊飾方式，這樣電專業的大部分進戶線可以通過在吊頂之上敷設的線槽直接進入住戶。也可以采用加厚公共走道樓板的方式，使眾多的電纜排管得以隱蔽。電氣專業施工人員布管時應盡量減少同一點處線管的重疊層數。

■電線層電纜排管可以并排緊貼，如過在施工中很難明顯分開，可以將小水泥塊將其隔開。

■電力管在埋入磚墻內，離表面距離不應小子15mm，管道敷設要"豎直橫平"。

■電力管的彎曲半徑（暗埋）不應小于管子外徑的10倍，管子彎曲要用彎管機或拗捧使彎曲處平整光滑，不出現扁折、凹痕等現象。

■電力管進入配電箱要平整，露出長度為3-5mm，管口要用護套并鎖緊箱殼。進入落地式配電箱的電線管，管口宜高出配電箱基礎面50-80mm。

■預埋電纜保護管時，禁止用鉗將管口夾扁、拗彎，應用符合管徑的塞頭封蓋管口，并用膠布綁扎牢固。
