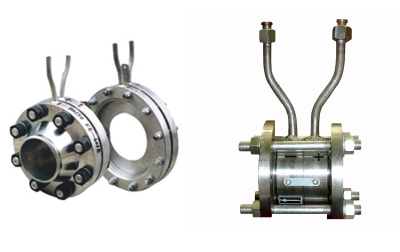

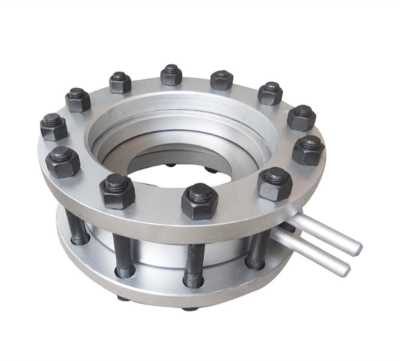

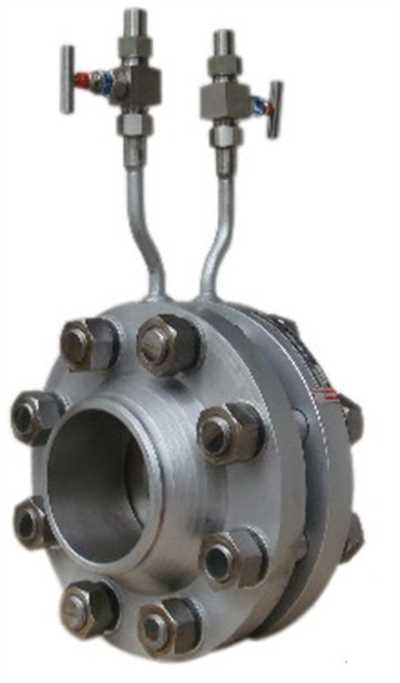

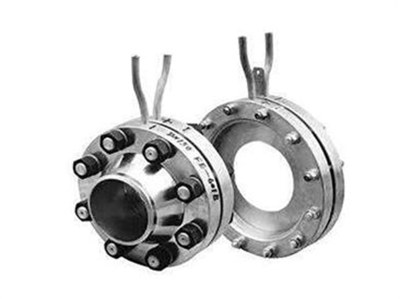

孔板流量計是將孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成應用于氣體。蒸汽和液體的流量測量（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。具有結構簡單，維修方便，性能穩定。孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。
應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
優缺點
一、優點
1、標準節流件是用的，需實流校準，即可投用，在流量傳感器中好的；
2、結構易于復制，簡單、牢固、性能穩定；
3、應用范圍多，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)可以測量；
4、檢測件和差壓顯示儀表可分開不同廠家生產
二、缺點
1、測量的重復性、度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，度難于提；
2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；
3、有長的直管段長度要求，一般難于滿足。尤其對大管徑，問題突出；
4、壓力損失大；
5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；
6、采用法蘭連接，易產生跑、冒、滴、漏問題，增加了維護工作量。
孔板流量計的基本原理
充滿管道的介質，當它流經管道內的節流孔板時，流速將在孔板處形成局部收縮，使得流速增加，靜壓力降低，孔板前后產生壓差，介質流量越大，孔板前后的壓差就越大，通過測量壓差來計算流量的大小。
孔板流量計的組成及適用范圍
孔板流量計測量系統主要由標準孔板、引壓管、三閥組、差壓變送器、控制器等組成，附加裝置有隔離器、冷凝罐等。孔板低壓側引壓管測定的差壓值經差壓變送器轉換為4~20mA標準電信號傳送到機柜間和中控室；按取壓方式標準孔板有角接取壓、法蘭取壓、徑距取壓三種方式，按孔板類型有標準孔板、內藏孔板、限流孔板、環形孔板等。
孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成，應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定等特點。
安裝：
1、被測流體為液體時，為防止氣泡進入導壓管，取壓口應處工藝管道中心線下偏≤45°的位置上，正負取壓口處于與管道對稱位置時，兩者應在同一水平面上
2、被測流體為氣體時，為防止液體（冷凝液）進入導壓管，取壓口應處工藝管道中心管道上方線上偏≤45°的位置上，正負取壓口處于與管道對稱位置時，兩者應在同一水平線上。
3、被測流體為蒸汽時，應保證冷凝器中冷凝液面恒定和正負導壓管上的冷凝面度一致。正負壓口處于與管道對稱位置時，兩者應在同一水平面上。
