LD-1033AB干式變壓器環氧澆注料

一、特性及應用領域：

本產品具有高絕緣、高導熱、強韌性、滲透好的特點，因此適用于干式變壓器、干式互感器等大型澆注的產品，以保證滿足客戶產品的不開裂、耐擊穿、低局放（5PC以下）的要求。

二、產品參數：

三、工藝說明：

1、備料

將樹脂A組分與固化劑B組分放入100℃的烘箱中，進行預熱2小時以能熱透為標準。

為使達到電性能和機械性能，要求無氣泡澆注（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。基于這一原因，建議將樹脂和固化劑放入澆注罐，在65℃-70℃攪拌狀態下混合，進行真空處理300帕左右。脫氣是否充分以材料表面無氣泡升起為準，大約需要30-60分鐘。

為防止沉淀，不間斷的緩慢攪拌是必須的。

2、澆注工藝

澆注罐的溫度建議為75－80℃。

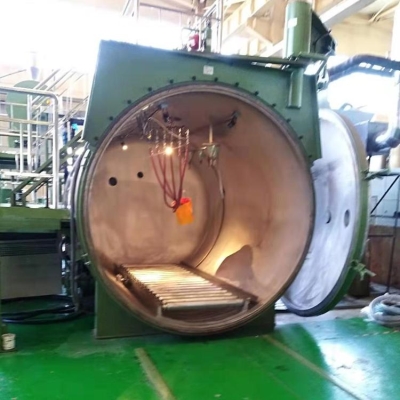

將經過預處理的澆注料在真空條件下澆注入預熱到90-100℃的模具中。為避免因組分的蒸汽壓而產生的氣泡，澆注時澆注罐的真空壓力建議設定為250帕左右。

3、固化工藝：

 85℃×5小時+120℃×3小時

注意：固化8小時完成后，降溫至90℃（冬天）、100℃（夏天）方便進行拆模。該固化工藝為利鼎固化工藝，具體到各廠家，因澆注設備、操作工藝和制件尺寸的不同，實際固化工藝應以在具體澆注件廠家試驗驗證為準。

四、固化物特性：

五、保質期及儲存

本材料應密封于原包裝容器內，儲存在干凈、干燥的環境下。儲存在過低的溫度下會導致產品粘度大，需要加熱才能恢復原狀。打開產品時如出現結塊或較平常變得更稠些，使用前于65 ℃加熱4 – 6 小時重新液化。如依照建議的條件下儲存，本產品的保質期自生產之日起至少有6個月。

六、專利技術及證書：
