磁致伸縮液位計工作原理：

工作原理，當脈沖信號隨著波導絲傳遞的時候，遇到帶有磁性的浮子，兩個磁場形成螺旋形磁場它作用于波導絲上并產生超聲扭轉波，然后扭轉波返回傳到傳感線圈時被轉換成橫向感應力，通過磁場發生變化之后產生感應電壓。脈沖信號和扭轉波產生時間差來確定浮子的位置，按照時間差的大小數值顯示液面的低，通過信號轉化器進行比例輸入，從而檢測出的液位位置變化。

用途：

磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制，大壩水位，水庫水位監測與污水處理等等

磁致伸縮液位計特點：

1.可靠性:由于磁致伸縮液位計采用波導原理，無機械可動部分，故無摩擦，無磨損（歡迎免費注冊，登陸中國涂料在線（涂料在線）行業門戶網址www.zx446.com，免費發布供求，免費發布產品，免費發布企業動態）。整個變換器封閉在不銹鋼管內，和測量介質非接觸，傳感器工作可靠，周期長。

2.精度:由于磁致伸縮液位計用波導脈沖工作，工作中通過測量起始脈沖和終止脈沖的時間來確定被測位移量。

3.安全性好
4.磁致伸縮液位計易于安裝和維護簡單:磁致伸縮液位儀一般通過罐頂已有管口進行安裝

5.便于系統自動化工作:磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提整個測量系統的自動化程度。

磁致伸縮液位計選型：

1.磁致伸縮液位計選型時要注意是否防爆，防爆類型有不防爆標準型及本安防爆型兩種。

2.磁致伸縮液位計選型時還要注意現場的使用溫度

3.磁致伸縮液位計的探桿類型選擇，可根據實際的工況運用來決擇。

4.是否需要現場顯示，是儀表的頭部，可以直接輸出數字，方便就地讀數。

其實磁致伸縮液位計可以搭配磁翻板液位計一起使用，雖然工作原理不同，但是搭配在一起使用，磁致伸縮液位計可以代替磁翻板液位計的遠傳功能，可以提磁翻板液位計的精度，及使用周期，對精度有要求的項目可以選擇搭配使用。

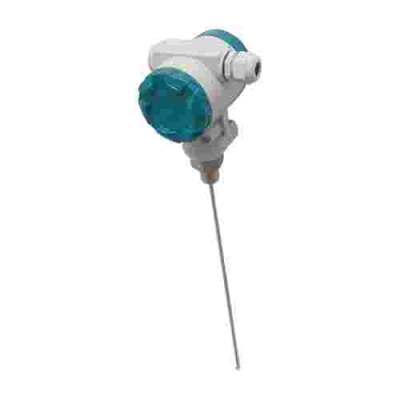

磁致伸縮液位計結構

磁致伸縮液位計由三部分組成:探測桿，電路單元和浮子組成。測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個"扭曲"脈沖，或稱"返回"脈沖。將"返回"脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。
